00194860-0202-MM-D1_D2_CHS - 第63页
SIPLACE D1 / D2 8 年度维护 2008 年 8 月中文版 7.1 C&P 6 / 12 贴片头维护 63 8 年度维护需要下列工具、设备和 材料： 8 - 吸尘器 - 黄油枪 - SIPLACE 擦布 - ISOFLEX TOP AS NCA52 润滑脂 - 如有必要，使用黄油嘴。 - 如有必要，使用减震筒。 8 进行以下作业时， PCB 传送导轨上不得有 PCB 。 8 ○ 打开贴片机一侧的保护罩。 8 使用贴…
8 年度维护 SIPLACE D1 / D2
7.1 C&P 6 / 12 贴片头维护 2008 年 8 月中文版
62
8 年度维护
8
SIPLACE D1 / D2 8 年度维护
2008 年 8 月中文版 7.1 C&P 6 / 12 贴片头维护
63
8
年度维护需要下列工具、设备和材料： 8
- 吸尘器
- 黄油枪
- SIPLACE 擦布
- ISOFLEX TOPAS NCA52 润滑脂
- 如有必要，使用黄油嘴。
- 如有必要，使用减震筒。
8
进行以下作业时， PCB 传送导轨上不得有 PCB。 8
○ 打开贴片机一侧的保护罩。
8
使用贴片头的手柄 （不是末端的缓冲器）小心轻推悬臂。 8
8
○ 把悬臂移到供料器组件上方。使其停在工作区域外。
8

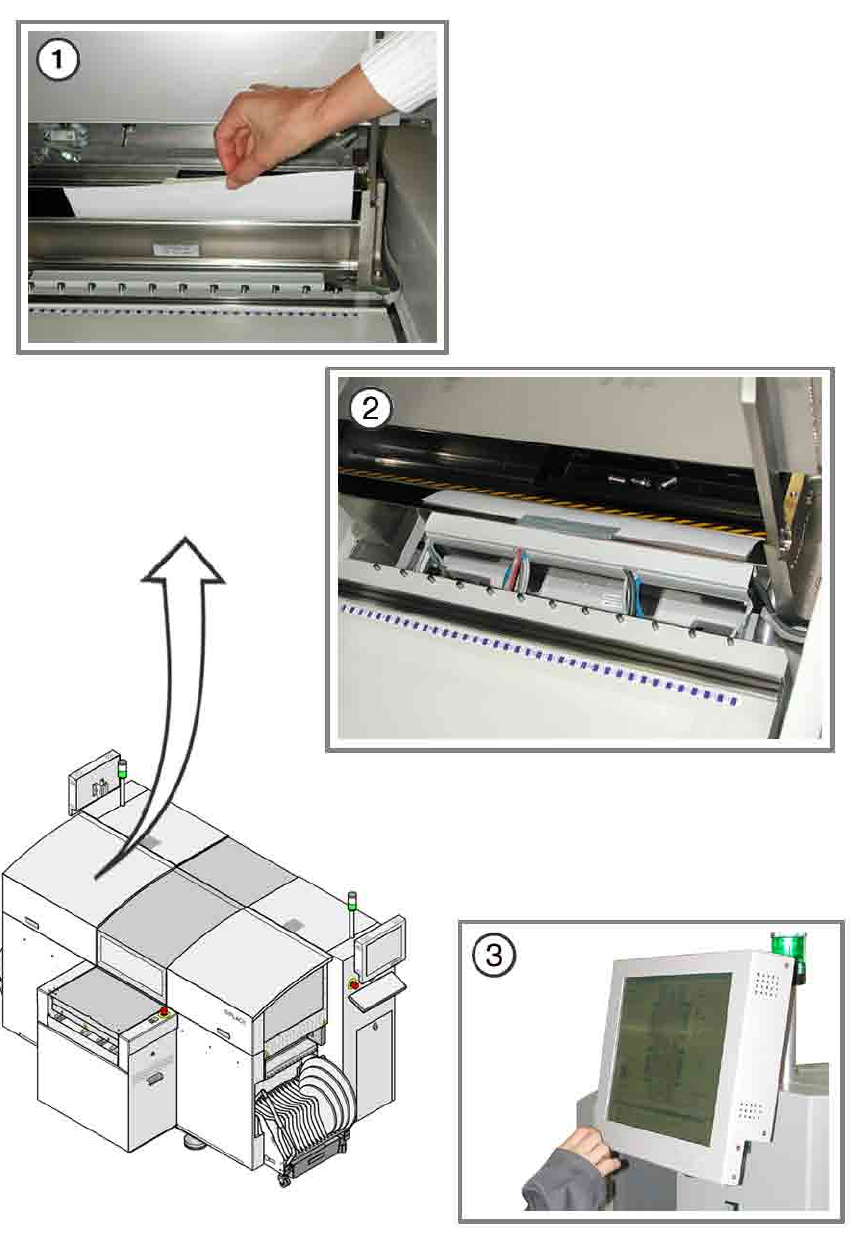

清洁和维护 PCB 传送导轨 8
① 在丝杠螺纹上，用 SIPLACE 擦布对循环滚珠螺纹进行清洁、维护。
② 用 SIPLACE 擦布对导轨的滑动面进行清洁和润滑。
○ 用 SIPLACE 擦布对六角形轴进行清洁和维护。
○ 检查整个 PCB 传送导轨机制 （传送导轨、宽度调整、夹紧装置）是否正常运行。
如果有任何部件不能轻松移动，则进行适当的维护工作。
8
清洁固定条 （PCB 传送导轨） 8
③ 用浸有无水乙醇的无纺布清洁宽度可调节的夹紧装置固定皮带。
8
8
8 年度维护 SIPLACE D1 / D2
7.1 C&P 6 / 12 贴片头维护 2008 年 8 月中文版
64
