SIPLACE D1 / D2 8 年度维护 2008 年 8 月中文版 7.1 C&P 6 / 12 贴片头维护 67 润滑 Y 轴悬臂 8 8 ① 逆时针旋转黄油枪，将其打开。 8 ② 拉回黄油枪柱塞，必须将黄油枪柱塞锁 定入位。 8 ③ 用 ISOFLEX TOP AS NCA 52 润滑脂填充黄油枪 。 8 ○ 顺时针旋转黄油枪，将其关闭。 8 ④ 解开锁 弹力将柱塞向前移。 8 ⑤ 推回通风螺钉上的圆球，为黄油枪留出 …
8 年度维护 SIPLACE D1 / D2
7.1 C&P 6 / 12 贴片头维护 2008 年 8 月中文版
66
8
SIPLACE D1 / D2 8 年度维护
2008 年 8 月中文版 7.1 C&P 6 / 12 贴片头维护
67

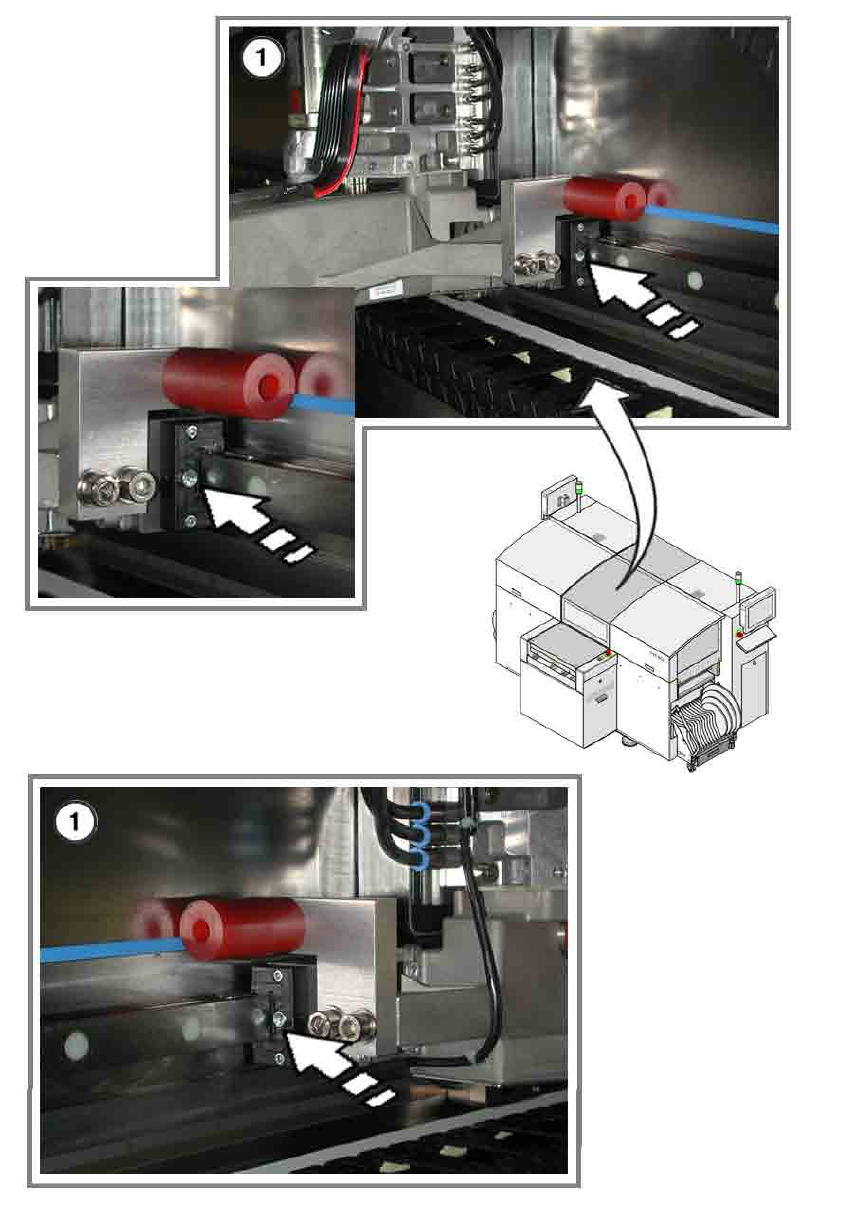

润滑 Y 轴悬臂 8
8

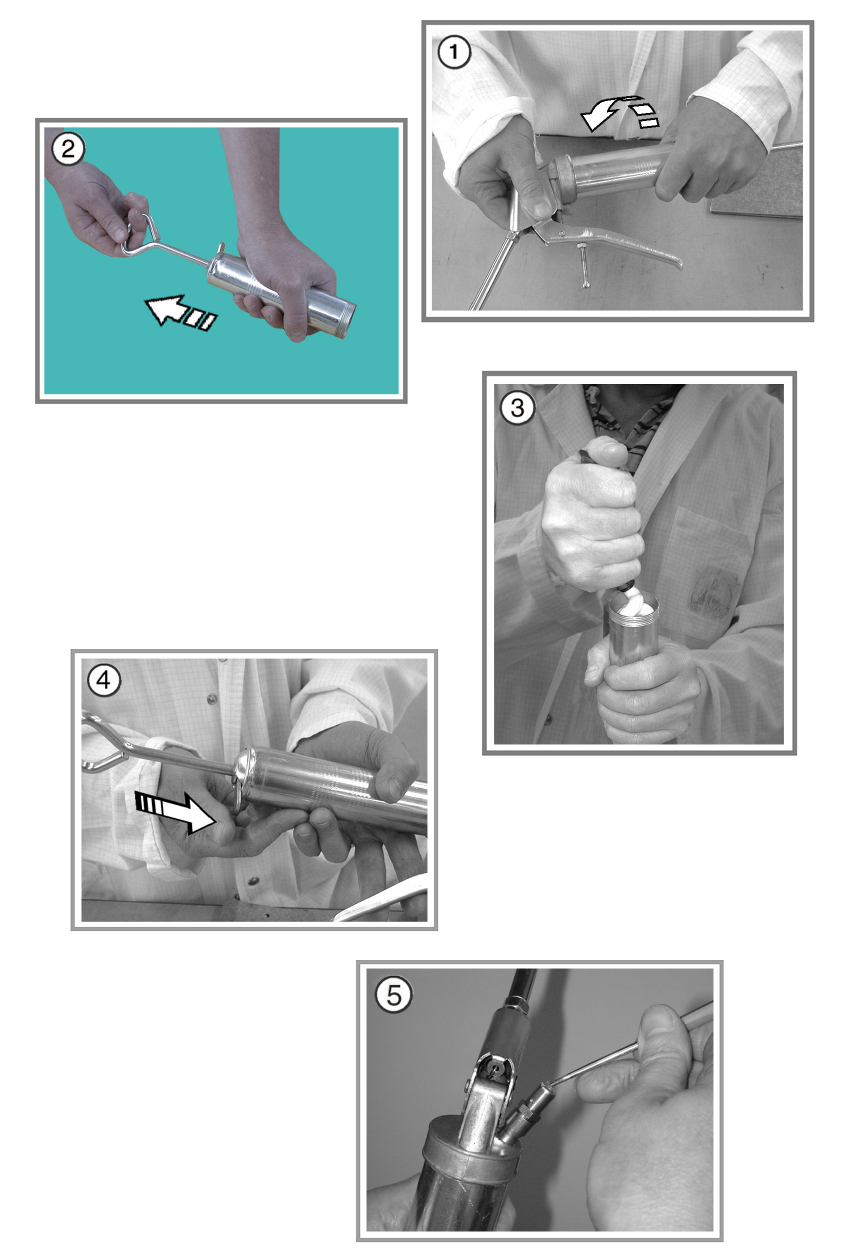

① 逆时针旋转黄油枪，将其打开。
8
② 拉回黄油枪柱塞，必须将黄油枪柱塞锁定入位。
8
③ 用 ISOFLEX TOPAS NCA 52 润滑脂填充黄油枪。
8
○ 顺时针旋转黄油枪，将其关闭。
8
④ 解开锁
弹力将柱塞向前移。
8
⑤ 推回通风螺钉上的圆球，为黄油枪留出润滑通道。
8
○ 按下触发器，直到润滑脂出现。
黄油枪已准备就绪，可以使用。
8
8
8
8
8
8
8
8
8
8
8
8 年度维护 SIPLACE D1 / D2
7.1 C&P 6 / 12 贴片头维护 2008 年 8 月中文版
68
8
8
