00194860-0202-MM-D1_D2_CHS - 第70页
8 年度维护 SIPLACE D1 / D2 7.1 C&P 6 / 12 贴片头维护 2008 年 8 月中文版 70 8
SIPLACE D1 / D2 8 年度维护
2008 年 8 月中文版 7.1 C&P 6 / 12 贴片头维护
69
8
Y 轴的所有可见黄油嘴都必须进行润滑。 8
请使用指定量的黄油。黄油使用量多或太少都会损坏轴承。 8
8
8
用 ISOFLEX TOPAS NCA 52 润滑 SIPLACE D1 / D2 和 D4，用 Klüberplex BEM 34-132 润滑 ,
SIPLACE 系列和 D3。 8
8
① 为
黄油枪 （
Y 轴）填充 Klüberplex BEM 34-132，然后将其笔直地放在锥形黄油嘴上。
○ 挤压并涂覆润滑脂 （每次约 0.4 cm
3
）。
8
如果润滑脂从黄油嘴中冒出，说明润滑脂已充满轴承，或黄油嘴密封不正确。如果是后一种情
况，使用新的黄油嘴。 8
8
○ 移动悬臂约 30 cm 均匀涂抹润滑脂。
○ 再重复两次从挤压到移动的完整过程。这可确保使用适量的润滑脂。
○ 用布清除黄油嘴四周多余的润滑脂。
○ 用同样的方法润滑 Y 轴上的其它黄油嘴 （每个悬臂两个黄油嘴）。
8
8
D1 / D2 上的 X 轴未润滑。 8
8
8
8 年度维护 SIPLACE D1 / D2
7.1 C&P 6 / 12 贴片头维护 2008 年 8 月中文版
70
8
SIPLACE D1 / D2 8 年度维护
2008 年 8 月中文版 7.1 C&P 6 / 12 贴片头维护
71

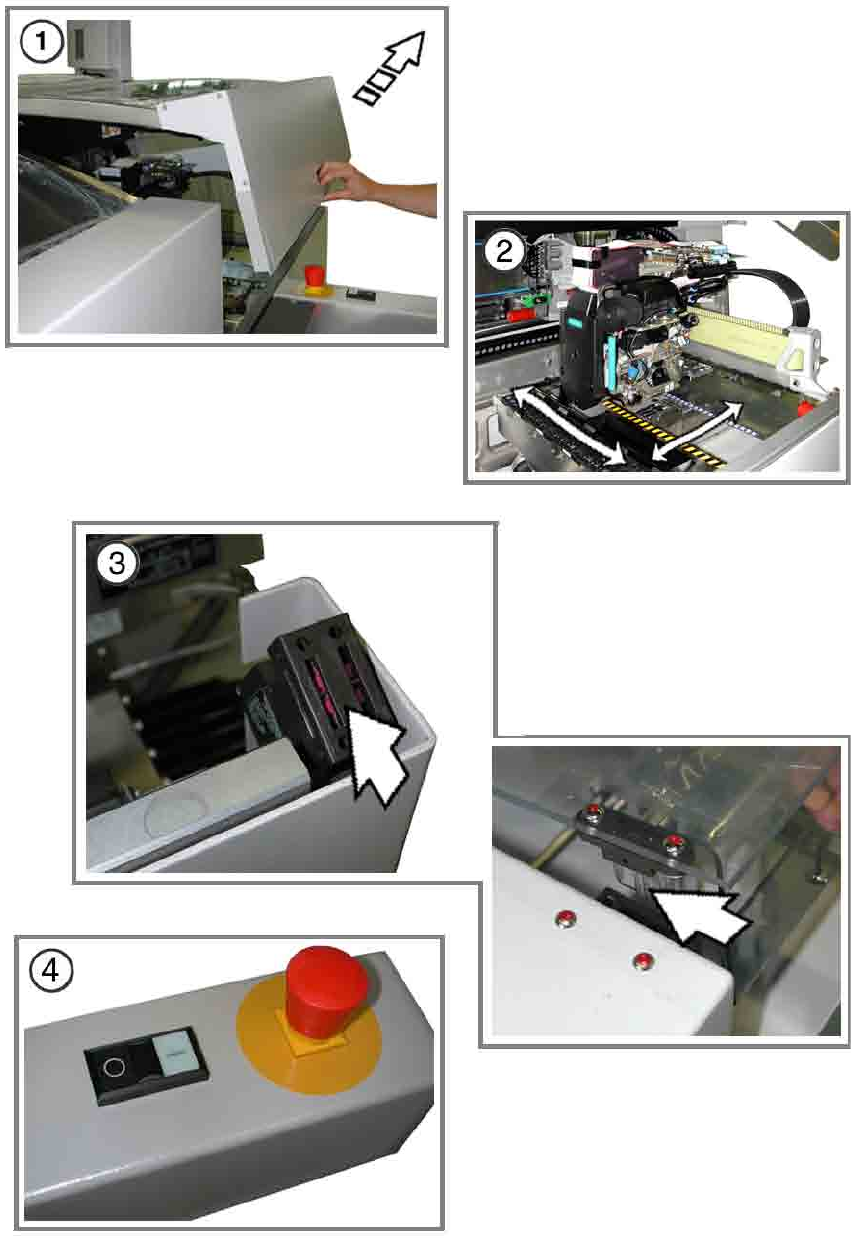

检查保护罩开关和急停按钮 8
○ 确保贴片系统已打开且操作系统已启动。
○ 确保已设置贴片机上的 “控制部件”。
您可以从此主要故障指示器中了解此信息。
按下 Start （启动）按钮。
8
① 打开保护罩。其他保护罩必须关闭。
控制部件必须立即退出。通过排出压缩空气，您将清楚地听到这些。
② 沿着 X 轴和 Y 轴方向移动悬臂。
悬臂的移动必须轻松无阻。
○ 如果控制部件没有关闭，或者悬臂不能轻松移动，则保护罩开关可能存在故障。更换新的开
关，然后再次检查其功能。
○ 分别测试所有的保护罩并移动相关的悬臂。
8
③ 检查保护罩开关的损坏情况，尤其是位于中心位置的塑料网的损坏情况。
如果有任何损坏，请更换为新的保护罩开关。
○ 检查开关是否能够轻松移入开关装置。
如果不是这样，则将开关与开关装置相互对准。
8
④ 检查急停开关的损坏情况。
○ 检查您启动按钮时控制部件是否立即关闭。
如果控制器没有立即关闭，请更换新的按钮。
8
