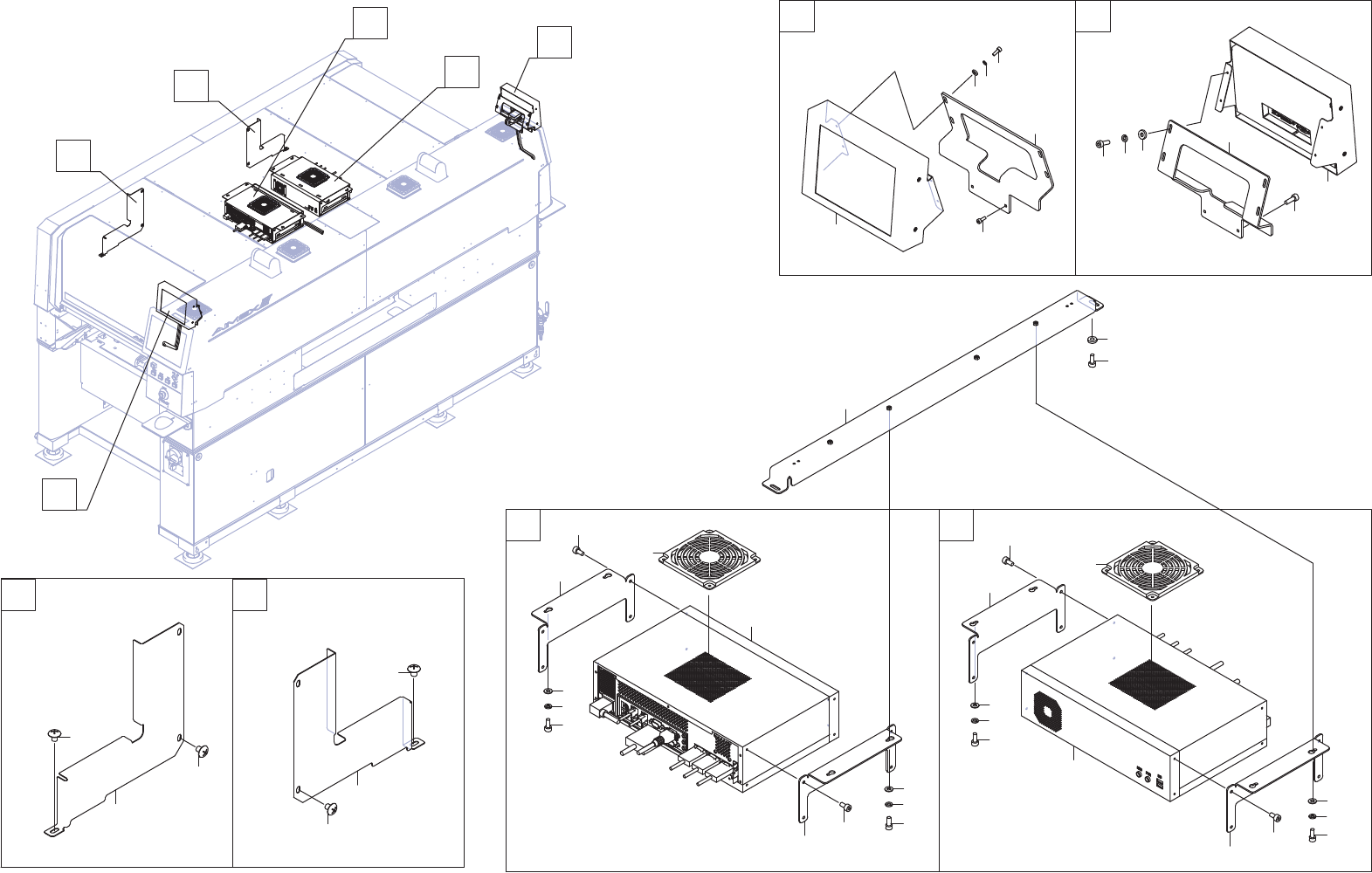

3D COPLANARITY (AIMEX III) 4/ 3D コ プラナ リティ (AIM EX III ) 4/ 2UHFGH000112 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 2 2MHFKB0 52800 1 BKT ＢＫＴ 3 H5426 M 2 BOLT, HEX S OCKET ボ…
AIMEX III (SNo.201-)
$,0(;,,,61R㹼
27
26
27
56
57
57
2
3
5
6
7
4
33
32
34
35
36
37
11
12
13
14
15
13
14
15
16
17
19
41
42
43
44
45
46
47
16
43
44
45
46
49
61
62
63
3D COPLANARITY (AIMEX III) 4/
'ࢥࣉࣛࢼࣜࢸ$,0(;,,,
2UHFGH000112
D1D1 D2D2
F1F1 F2F2
D1D1
D2D2
E1E1
E2E2
F1F1
F2F2
E1E1
E2E2
28
PTS- 3DCPL- 03
3D COPLANARITY (AIMEX III) 4/
3D コプラナリティ (AIMEX III) 4/
2UHFGH000112
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
2 2MHFKB052800 1 BKT
ＢＫＴ
3 H5426M 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3ｶ ｼﾛ)
4 2EHFGH000902 1 BOX, OPERATION
ＢＯＸ 操作
5 H5426M 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3ｶ ｼﾛ)
6 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
7 W1043C 4 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
11 2MHGKB004300 1 BKT
ＢＫＴ
12 2MHGKB004400 1 BKT
ＢＫＴ
13 H5426L 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
14 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
15 W1108S 4 WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4)(3ｶｼﾛ)
16 H5426K 8 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
17 2EGTGH003604 1 BOX, CONTROL
ＢＯＸ コントロール
19 K1141G 1 GUARD, FIN
ガード フィン
109-1000G
26 2MHFKB051800 1 DUCT, WIRING
ダクト 配線
27 K5365S 3 SCREW, C/R TRUSS
小ネジ 十穴トラス
M06X008(3ｶ ｼﾛ)
32 2MHFKB052800 1 BKT
ＢＫＴ
33 H5426M 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3ｶ ｼﾛ)
34 2EHFGH000902 1 BOX, OPERATION
ＢＯＸ 操作
35 H5426M 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3ｶ ｼﾛ)
36 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
37 W1043C 4 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
41 2MHGKB004300 1 BKT
ＢＫＴ
42 2MHGKB004400 1 BKT
ＢＫＴ
43 H5426L 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
44 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
45 W1108S 4 WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4)(3ｶｼﾛ)
46 H5426K 8 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
47 2EGTGH003604 1 BOX, CONTROL
ＢＯＸ コントロール
49 K1141G 1 GUARD, FIN
ガード フィン
109-1000G
56 2MHFKB051900 1 DUCT, WIRING
ダクト 配線
57 K5365S 3 SCREW, C/R TRUSS
小ネジ 十穴トラス
M06X008(3ｶ ｼﾛ)
61 2MHGKB002901 1 BKT
ＢＫＴ
62 H5426L 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
63 W1043C 2 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
