RHS2B 维修手册 4.1 传感器布局 DA4MCC – 14 – 01 0 – A0 4.1 - 7 4.1.6 砧座 3 1 2 1. A θ 轴 (+) 限位： EE-SX 672A 2. A θ 轴 (-) 限位： EE-SX672A 3. A θ 轴起点： EE-SX672A PX02G52- 000 4.1.7 V 切割装置 1 1. V 切割后编带存在检测： E3X-NT 1 1 PX02G13- 000

RHS2B

维修手册

4.1 传感器布局

4.1 - 6 DA4MCC – 14 – 010 – A0

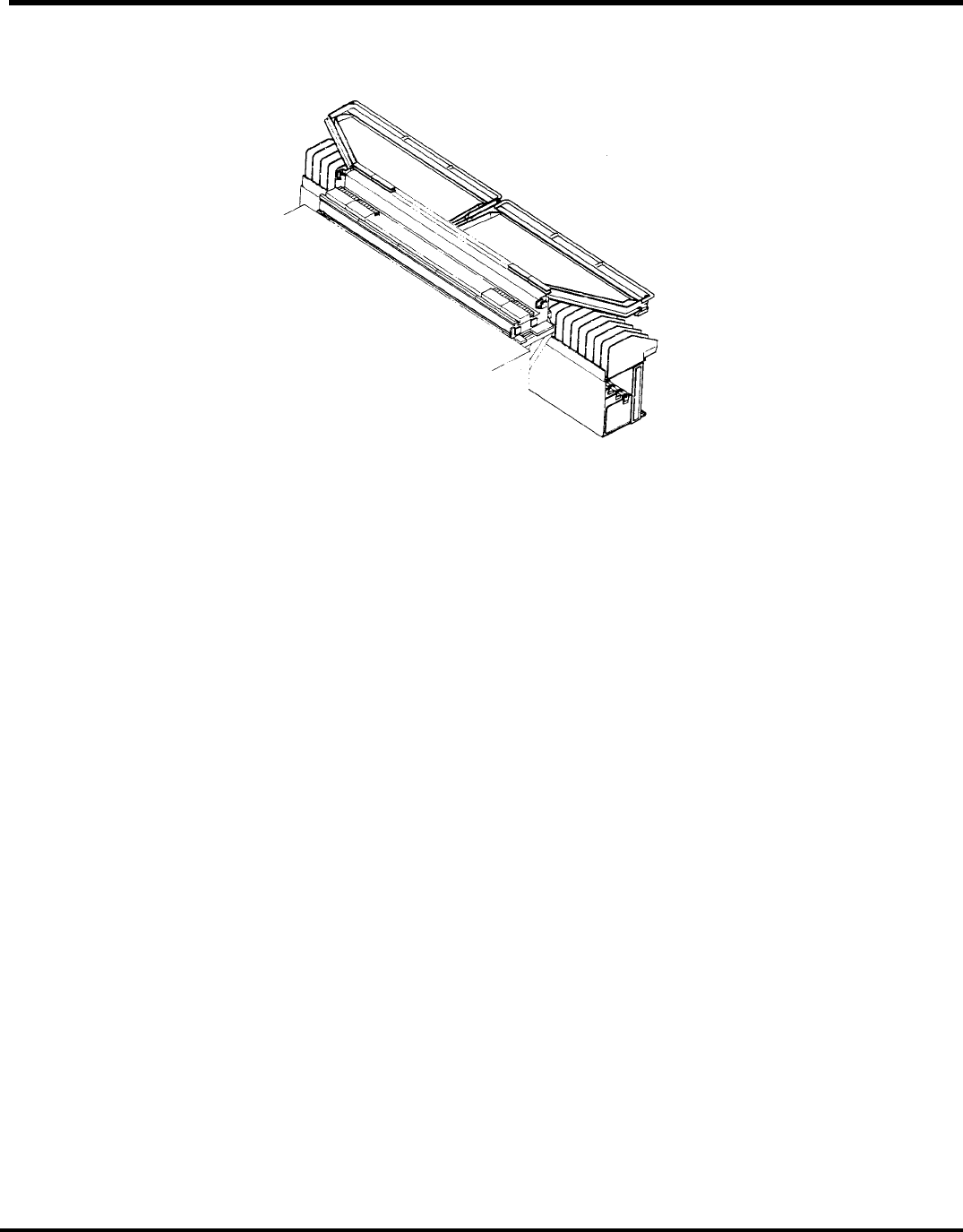

4.1.5 Z 轴料架

1. Z 轴原点： EE-SX671A

2. 托盘元件存在检测： E3X-NT11

3. 供料器进料检查1： E3X-NH112M

4. 供料器进料检查2： E3X-NH112M

5. 供料器安装位置检查： E3X-NH112M

6. 托盘元件位置检查1： E3X-NT11

7. 托盘元件位置检查2： E3X-NT11

8. 元件存在检测： PM-R24

9. 结束检测： PM-R24

PX02G32-000

RHS2B

维修手册

4.1 传感器布局

DA4MCC – 14 – 010 – A0 4.1 - 7

4.1.6 砧座

1. Aθ 轴 (+) 限位： EE-SX672A

2. Aθ轴(-)限位： EE-SX672A

3. Aθ 轴起点： EE-SX672A

PX02G52-000

4.1.7 V 切割装置

1. V 切割后编带存在检测： E3X-NT11

PX02G13-000

RHS2B

维修手册

4.1 传感器布局

4.1 - 8 DA4MCC – 14 – 010 – A0

4.1.8 传送卡盘

1. 传送摆动正面检查： EE-SX670

PX02G44-000
