RHS2B 维修手册 4.1 传感 器布局 4.1 - 8 DA4MC C – 14 – 010 – A 0 4.1.8 传送卡盘 1 1. 传送摆动正面检查： EE-SX670 PX02G44- 000
RHS2B
维修手册
4.1 传感器布局
DA4MCC – 14 – 010 – A0 4.1 - 7

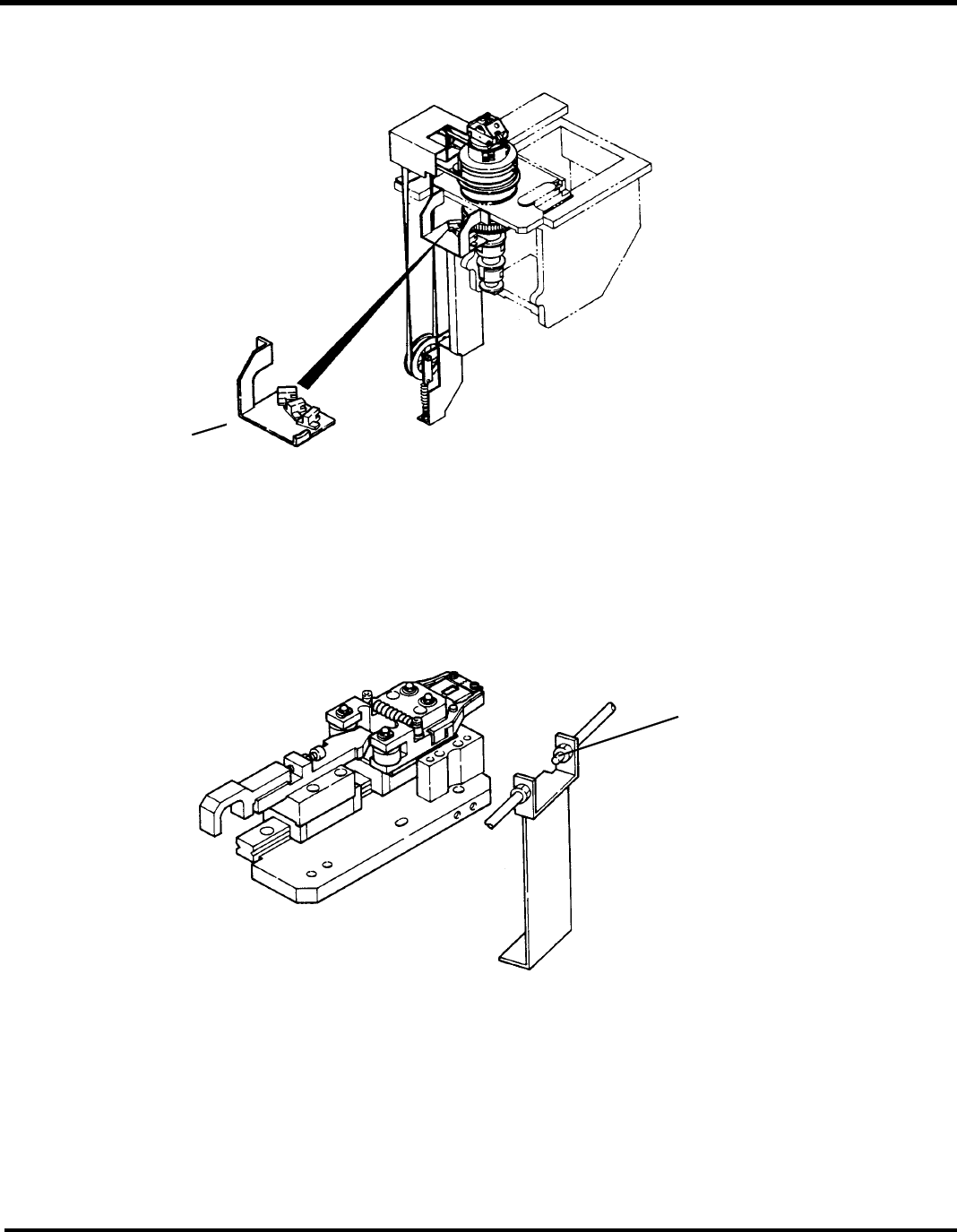

4.1.6 砧座
3
1
2
1. Aθ 轴 (+) 限位： EE-SX672A
2. Aθ轴(-)限位： EE-SX672A
3. Aθ 轴起点： EE-SX672A
PX02G52-000
4.1.7 V 切割装置
1
1. V 切割后编带存在检测： E3X-NT11
PX02G13-000
RHS2B
维修手册
4.1 传感器布局
4.1 - 8 DA4MCC – 14 – 010 – A0

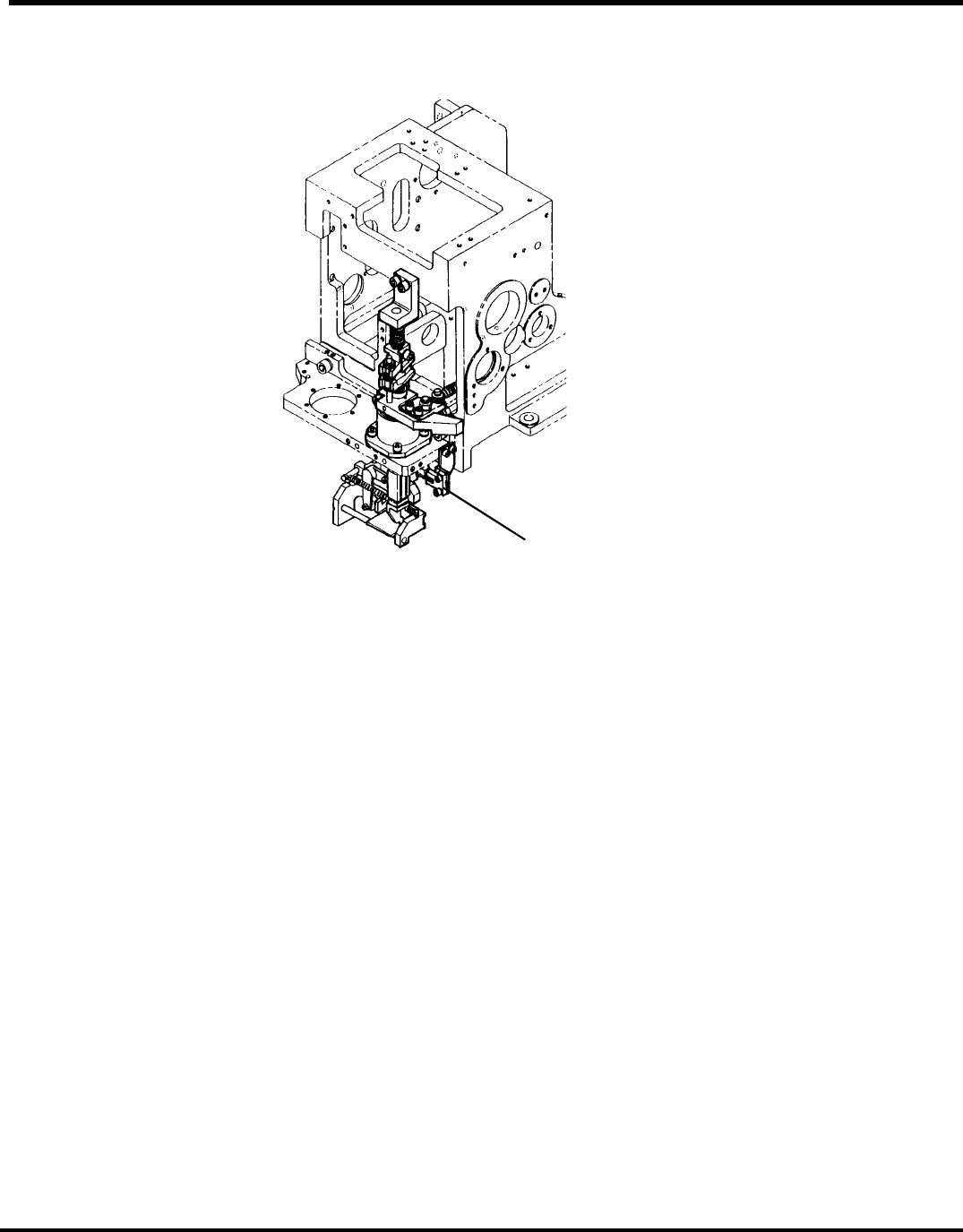

4.1.8 传送卡盘
1
1. 传送摆动正面检查： EE-SX670
PX02G44-000
RHS2B
维修手册
4.2 控制系统
DA4MCC – 14 – 020 – B0 4.2 - 1
4.2 控制系统
章节管理编号：DA4MCC – 14 – 020 – B0
4.2.1 控制器电路板配置
控制器
• 控制器： 32 位个人电脑
1
3
4
5
6
8
7
･ 1.1-1： 控制器
电路板配置
• 母板
型号： MB-486 (PS)I
功能： 是指能够控制所有电路卡的主机控制器从其他卡上接受信息，并发出相应指令。
• NC 卡
型号： MR-MC31-SO1
插槽号： 1
功能： 向交流伺服驱动程序发出与 NC 程序中的预置值相应的信号，从而控制交流伺服电机。
• NC 卡 （选件）
型号： C-865
插槽号： 3
功能： 向交流伺服驱动程序发出与 NC 程序中的预置值相应的信号，从而控制交流伺服电机。
