ZHX-A30-AS/-IN 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 10 -
保存。
影校： 单步+编辑，再点击“影校”后该键变为绿色，图像属性区就会显示出相机在 PCB 上捕
捉到的图像。
退出影校：退出视觉编辑。
偏移： 当对程序的“OS”后面一行进行 X、Y 的编辑修改时此键会变为绿色，修改完毕并且在
退出编辑前如果单击它，那么该程序的其它所有行的 X、Y 坐标都自动按第三行的修改
量偏移。如果修改完毕在退出编辑后单击它“偏移”是无效的。
确认： 单击它将会对所作的编辑进行确认保存。
上箭头： 在“编辑” 状态下，点击之，移动到上一行程序。
下箭头： 在“编辑” 状态下，点击之，移动到下一行程序。
送线： 点击跳线机构动作一下。
成型： 推刀下插将元件弯成 U 形，但不插入。
H 下插： 推刀下移，将元件推出到 PCB 板上。
复位： “H 下插” “剪脚” “底座”回到原来的位置
底座： 整个底座的上升与下降，回复原位。
剪脚： 该键为复合键，单击虚线框为绿色，剪脚头伸出；再单击虚线框颜色复原，剪脚头复位。
Rst： 坐标调整后，在没有确认前反悔时使用，使坐标回复调整前的状态。
箭头键： 在影校时利用照相机来调整坐标。箭头所指方向为插件头移动方向（即工作台移动的反
方向）。
数字选择：数字 2、10、100、1000，为坐标移动量的选择，配合“箭头键”使用。按 100=1 毫米计
算。
U+： 加大 U 轴的宽度（即跨距增大）。
U-： 减小 U 轴的宽度（即跨距减小）。
校正： 在控制面板区选择“校正”时，点击此键时会自动校正当前行。

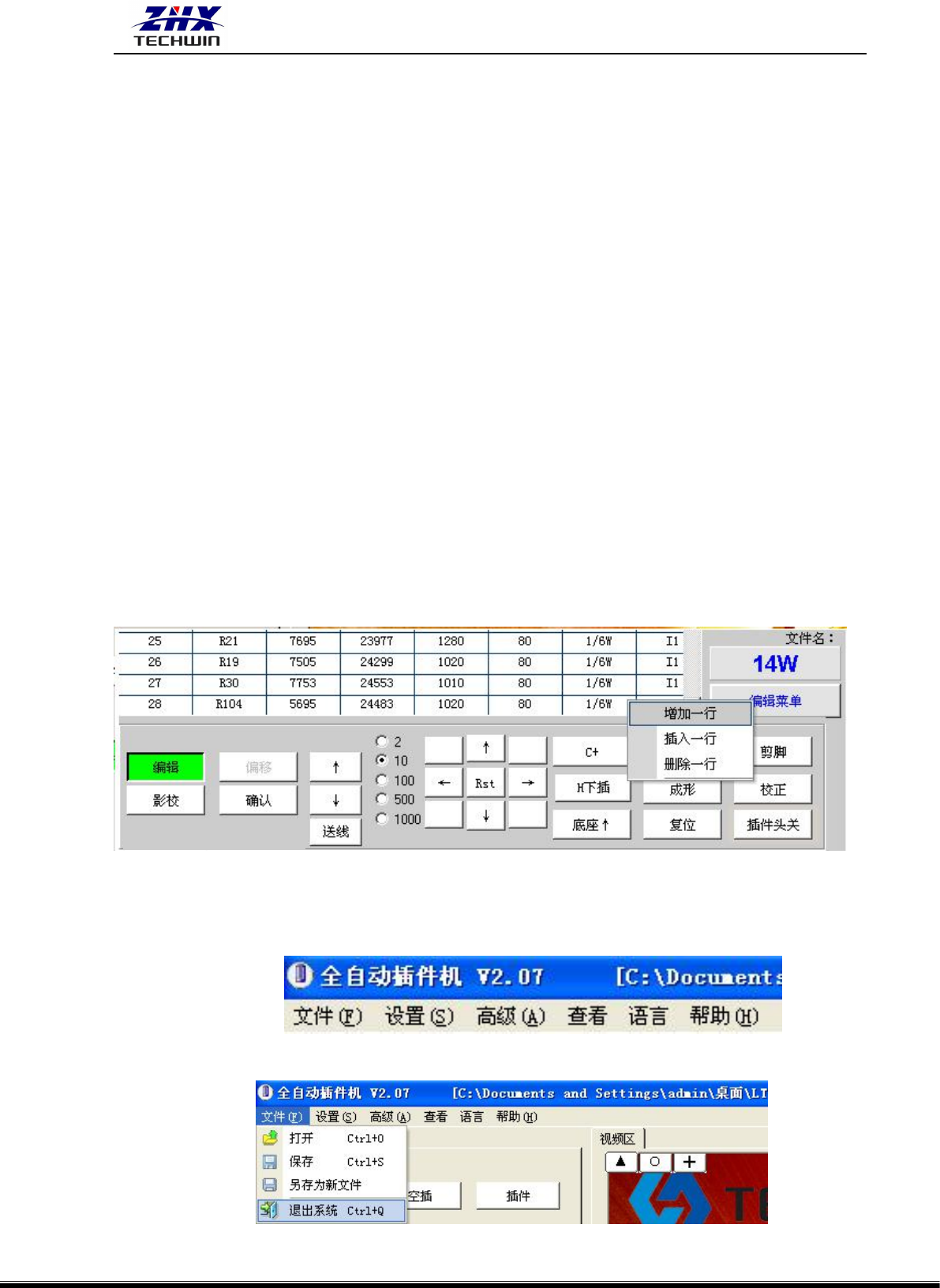

编辑菜单： 在“编辑”状态下点击之，会弹出三信息菜单。如图
增加一行：在程序里加入一行。
插入一行：在程序指定一行里插入一行。
删除一行：在程序指定一行删除。
文件名： 是快速打开程序
5
、工具栏的说明
1）文件
单击：单步+文件=打开程序、保存程序、保存图像、退出（文字格式解释：点击中『单步』，
再点击中『文件』，会弹出『打开程序、保存程序、保存图像、退出』等功能键，后续同种
格式依此类推。）
打开程序： 打开已制作好的生产程序。
ZHX-A30-AS/-IN 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 11 -
保存程序： 将生产程序保存到指定的文件夹。
保存图像： 将视频图像保存到指定的文件夹。
退出： 退出生产菜单，返回上一级操作系统。
2）设置
单击设置弹出下拉菜单。包括有设备参数、元件参数、修改密码三个部分。（如下图）

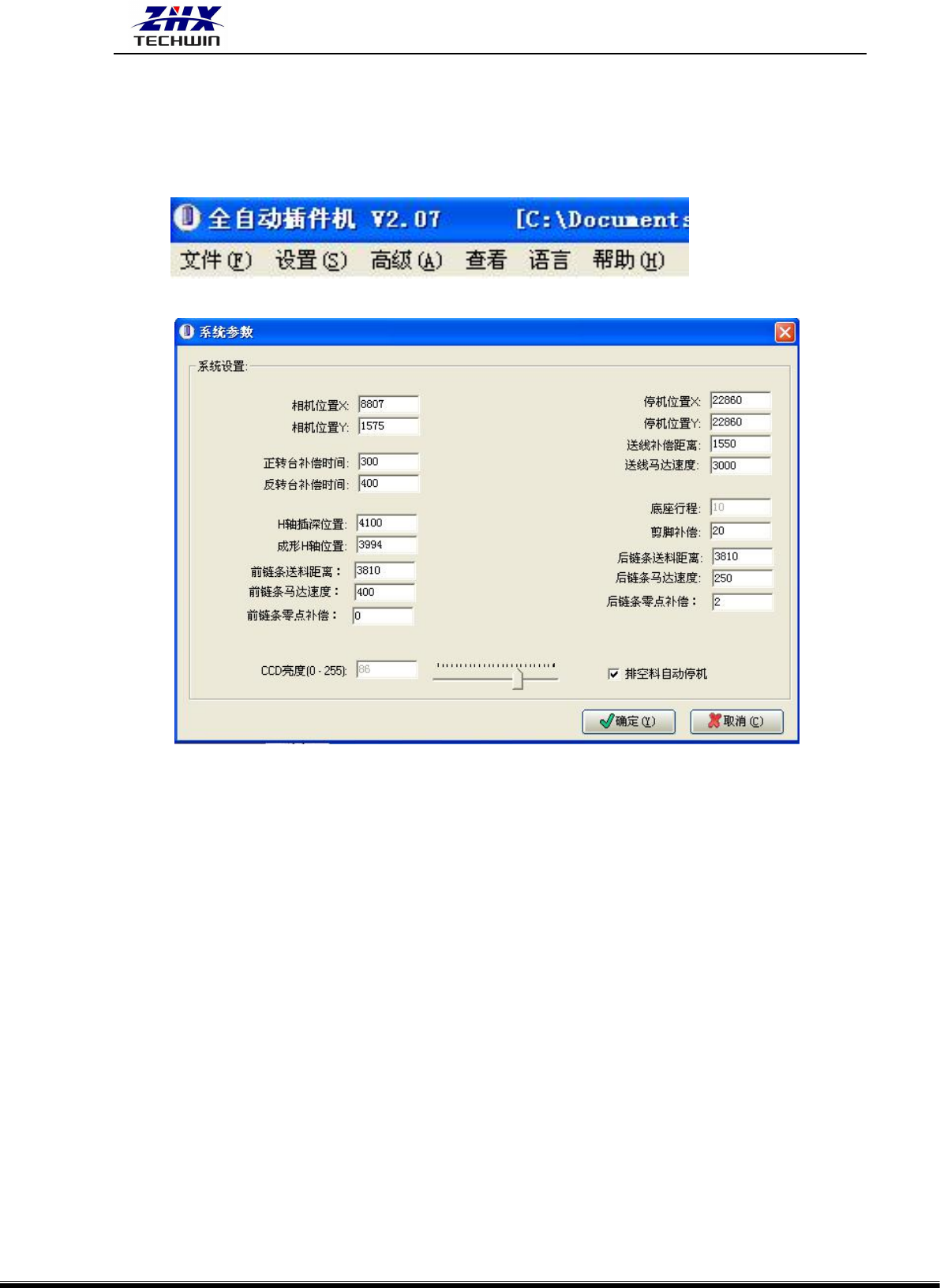

（1）设备参数（如图）：
机器的所有参数调整都在系统设置里进行，包括相机位置 X 和 Y、H 插深位置、成型 H 轴位置、
送线补偿、转台补尝正转 和反转、底座行程值、剪脚时间值、停机位置 X（Y）、光源亮度调节等。
当修改了其中的参数后要点击“确定”即可。
相机位置 X：以一对成型刀的中心为零点，相机在 X 轴方向的坐标。
相机位置 Y：以一对成型刀的中心为零点，相机在 Y 轴方向的坐标。
正转台补尝：转台正方向旋转时，“到位”后，马达继续旋转的时间补偿。
反转台补尝：转台反方向旋转时，“到位”后，马达继续旋转的时间补偿。
H 插深位置：插件头插入深度位置。
成形 H 轴位置：插件头下插时元件成形的位置。
停机位置 X：工作台归零后，X 轴所在的实际位置，要超前零位。
停机位置 Y：工作台归零后，Y 轴所在的实际位置，要超前零位。
送线补偿距离：跳线的跨距上增加的数值，方便于成形及插件。
送线马达速度：送跳线的马达速度。
剪脚补偿：剪脚气缸的工作时间。
CCD 光源亮度调节：相机拍摄的画面的零度调节。
确定：保存修改好的参数并读取运行。
取消：退出当前，返回上一级操作系统界面。
(2)元件参数 元件参数是将插件程序中的所有元件按一定的标准归类，并描述元件体特征。
单击它会显示以下参数（如图）：
ZHX-A30-AS/-IN 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 12 -
序号： 元件的序号。
型号： 元件的型号类型，以功率大小来划分。
直径 BD： 元件本体的直径。
线径 LD： 元件引线的直径。
体长： 元件本体的长度。
H 速度： 插件轴 H 的速度。
XYC 速度： 工作台和 U 轴移动的速度。
增行：单击该键可以增加一行元件参数。
删行：单击该键可以删除一行元件参数。
确定：保存修改好的参数并应用。
取消：退出当前，返回上一级操作系统界面。
（3)密码
为了防止机器电脑操作界面上一些功能被随意启用一些数据被随意修改，因此对它们
设置了操作密码.如设备参数,元件参数和编辑功能.
具体使用如下:
a、创建密码
打开机器操作系统 → 设置 → 修改密码（初始密码空）→ 修改密码步骤 1 →输入新密码
请按“确定”→ 修改密码步骤 2 → 输入确认的新密码请按“确定”。
b、设置密码后，进入设备参数、元件参数和编辑功能时需要输入密码。
c、取消密码
打开机器操作系统 →设置 → 修改密码 → 输入已设定的密码 → 修改密码步骤 1
→ 输入新密码（密码可为空）请按“确定”
修改步骤 2 → 输入要消除密码（密码可为空）请按“确定”。
d、取消密码后，进入设备参数、元件参数和编辑功能时，就不需要输入密码
3）
高级 单击设置弹出下拉菜单。包括有视频设置和 I/O 测试二个部分。（如下图）
