ZHX-A30-AS/-IN 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 12 -

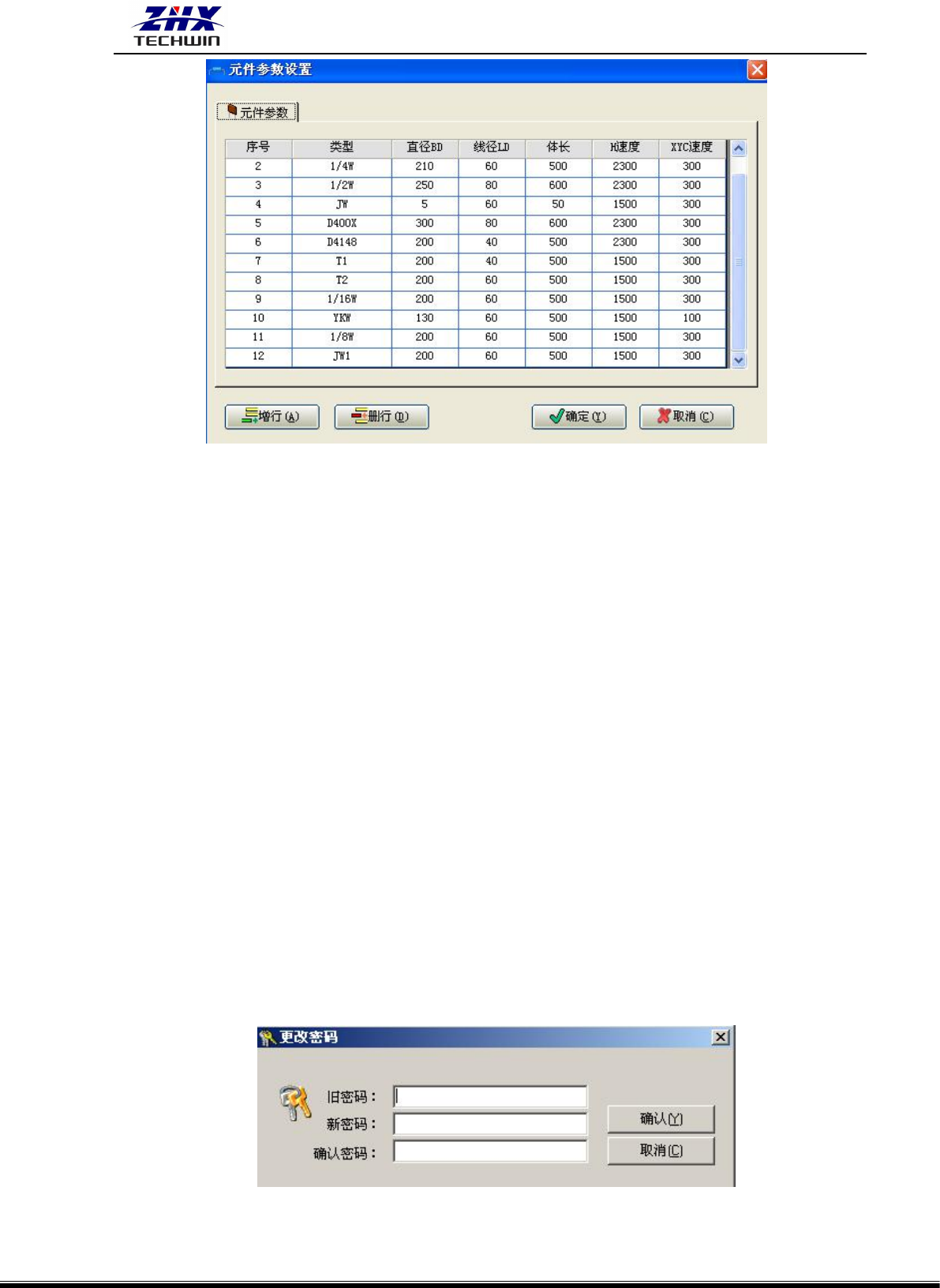

序号： 元件的序号。
型号： 元件的型号类型，以功率大小来划分。
直径 BD： 元件本体的直径。
线径 LD： 元件引线的直径。
体长： 元件本体的长度。
H 速度： 插件轴 H 的速度。
XYC 速度： 工作台和 U 轴移动的速度。
增行：单击该键可以增加一行元件参数。
删行：单击该键可以删除一行元件参数。
确定：保存修改好的参数并应用。
取消：退出当前，返回上一级操作系统界面。
（3)密码
为了防止机器电脑操作界面上一些功能被随意启用一些数据被随意修改，因此对它们
设置了操作密码.如设备参数,元件参数和编辑功能.
具体使用如下:
a、创建密码
打开机器操作系统 → 设置 → 修改密码（初始密码空）→ 修改密码步骤 1 →输入新密码
请按“确定”→ 修改密码步骤 2 → 输入确认的新密码请按“确定”。
b、设置密码后，进入设备参数、元件参数和编辑功能时需要输入密码。
c、取消密码
打开机器操作系统 →设置 → 修改密码 → 输入已设定的密码 → 修改密码步骤 1
→ 输入新密码（密码可为空）请按“确定”
修改步骤 2 → 输入要消除密码（密码可为空）请按“确定”。
d、取消密码后，进入设备参数、元件参数和编辑功能时，就不需要输入密码
3）

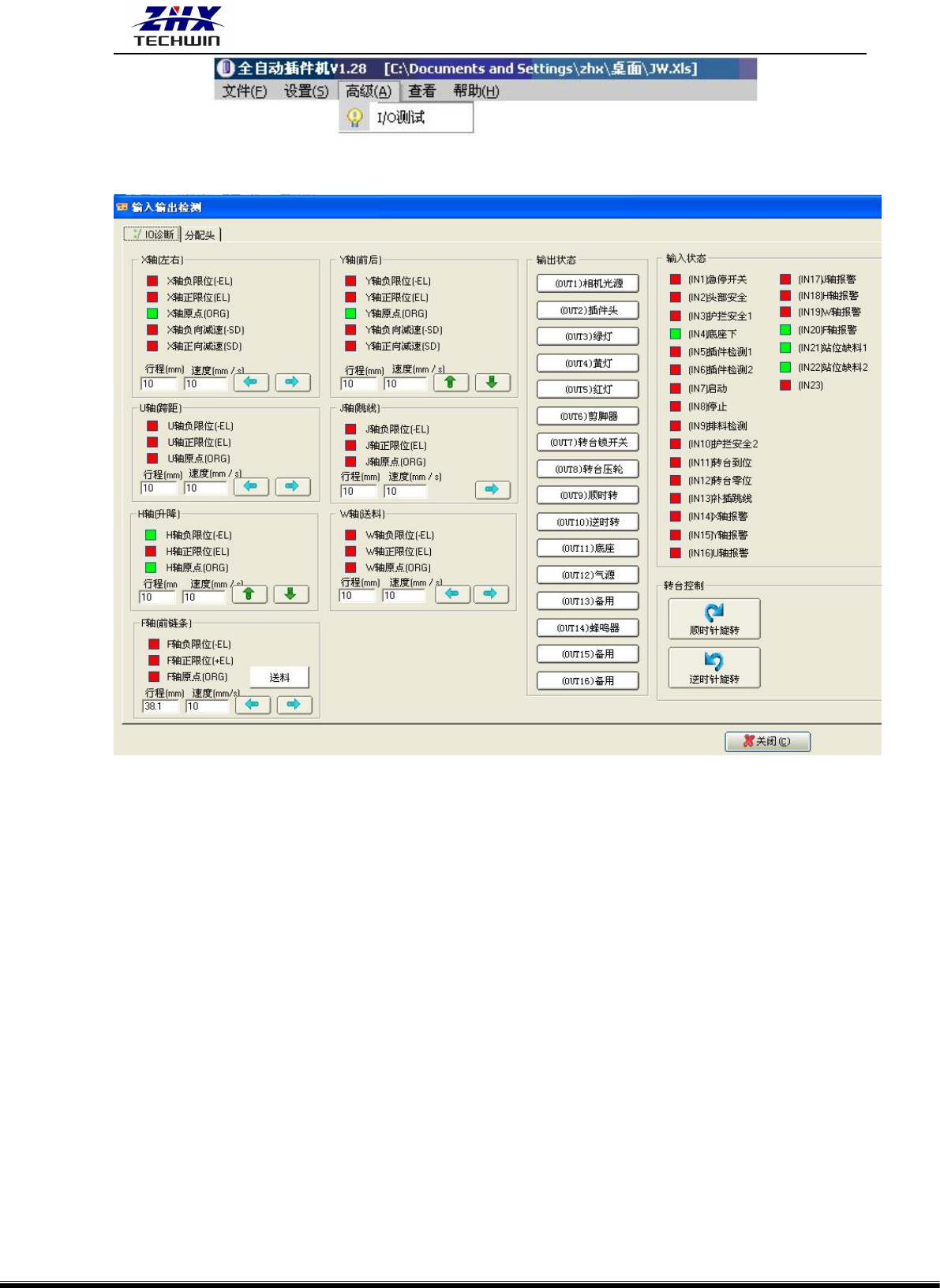

高级 单击设置弹出下拉菜单。包括有视频设置和 I/O 测试二个部分。（如下图）
ZHX-A30-AS/-IN 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 13 -
诊断是对输入、输出信号当前状态和伺服系统运动状态的诊断。
单步+诊断=通用输入信号、通用输出信号、专用输入信号、站位驱动、伺服系统、转台等。
(A) 通用输入信号。为各路光电、磁感应、安全开关等输入通道的当前信号状态的显示（由
机器输入到电脑）。下述状态是机器处于待机时的状态，工作时会有“红灯”和“绿灯”之
变化。“红灯”、“绿灯”分别是高电平和低电平对应的颜色。本控制软件对低电平有效。
急停开关 当按下外壳上的急停开关时，状态由高变为低，反之，亦然。
头部安全 为防止 H 轴下降在不安全位置而设置的光电开关检测信号。
护栏安全 1 机器的活动门上设置的安全保护开关。当打开门时，如果不手动转换安全开关，就
输出低电平，工作中的机器停止运行。选备
底座下 整个剪脚部分的底座气缸上下感应。
头部开关 是 H 轴伺服器的使能控制开关信号。
插件检测 1/插件检测 2 检测元件的两只引脚的插入状况。L、R 分别是左右剪脚器上的信号。
在插件时，如果元件没被准确的插入到孔内或者是剪脚器没接触到元件的引脚，机器
就会停止或发出警报提示。正常状态为高，否则为低。该信号取自剪脚器，其原理就
是正常时剪脚器、大地间形成回路。
启动 当按下外壳上的 启动 开关时，状态由高变为低，反之，亦然。
停止 当按下外壳上的停止开关时，状态由高变为低，反之，亦然。
排料检测 感应后链条上的元件引脚的光纤感应。
护栏安全 2 机器的活动门上设置的安全保护开关。当打开门时，如果不手动转换安全开关，就
输出低电平，工作中的机器停止运行。选备
转台到位 转台上的“到位”磁铁接近转台检测板的“到位”磁敏元件时，转台检测板输出的信
号。决定转台是停止还是继续旋转。
转台零位 转台上的“零位”磁铁接近转台检测板的“零位”磁敏元件时，转台检测板输出的信
号。决定转台是否回到零位。
ZHX-A30-AS/-IN 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 14 -
补插跳线 当按下外壳上的 补料 开关时，状态由高变为低，反之，亦然。
站位缺料 1/站位缺料 2 电子元件的横栏上有感应器，当没有元件时状态由高变为低，反之，亦然。
(B) 专用输入信号。 是指各轴上的光电开关当前输出（输入给电脑）的信号状态。
X、Y 轴 工作台上的轴。X 轴为左右方向，Y 轴为前后方向。
U 轴 切断、成型和剪脚的宽度轴。
H 轴 插件头上下的轴。
J 轴 送跳线的轴。
W、F 轴 插件链条和排料链条的轴。
正、负极限 分别为各轴的正负方向最大极限位置的光电开关信号的简称。
正、负减速 用来发出“开始减速”的信号。安装在各轴正、负极限光电开关的前面。检测板挡
住光电开关的发光口时，伺服马达开始慢慢减速，直到碰到极限才会停下来。
原点 设定的“零点”检测信号。
——可以用张纸条去放在各光电开关的发光口和接收光口的中间，正常情况下信号状态会随着纸条
的进入和离开而由低变高。否则可能光电开关损坏或线路异常。
(C)
通用输出信号。电脑输出的各路动作信号状态的显示。单击“状态”下面的各键，动作状态会
在“高”和“低”间变化。高，就是无动作输出；低，就是有动作输出。
相机光源 相机的光源。继电器控制相机的发光 LED 灯。
插件头 头部马达，由继电器控制 H 轴马达及伺服器的电源。
绿、黄、红灯 是外壳上的警示灯。
剪脚器 剪脚器气缸的电磁阀的控制信号。
转台锁开关 转台锁定机构上的气缸之电磁阀。
转台压轮 转台压轮机构上的气缸之电磁阀。
顺时转 控制转台马达顺时针方向旋转的继电器信号。
反时转 控制转台马达逆时针方向旋转的继电器信号。
底座 控制底座气缸上下之电磁阀。
气源 总气源电磁阀信号。
(D) 伺服系统（为各伺服轴的专用诊断区）。
在各轴所对应的“行程”，“速度”框内输入极限范围内（蓝色数字）的数值，每单击方向
箭头（或方向键）一次，该轴就会按输入值和选择的
方向移动一次，直到碰到极限被保护（J 轴除外）。
其中，J 轴为送跳线轴，只向一个方向运动。

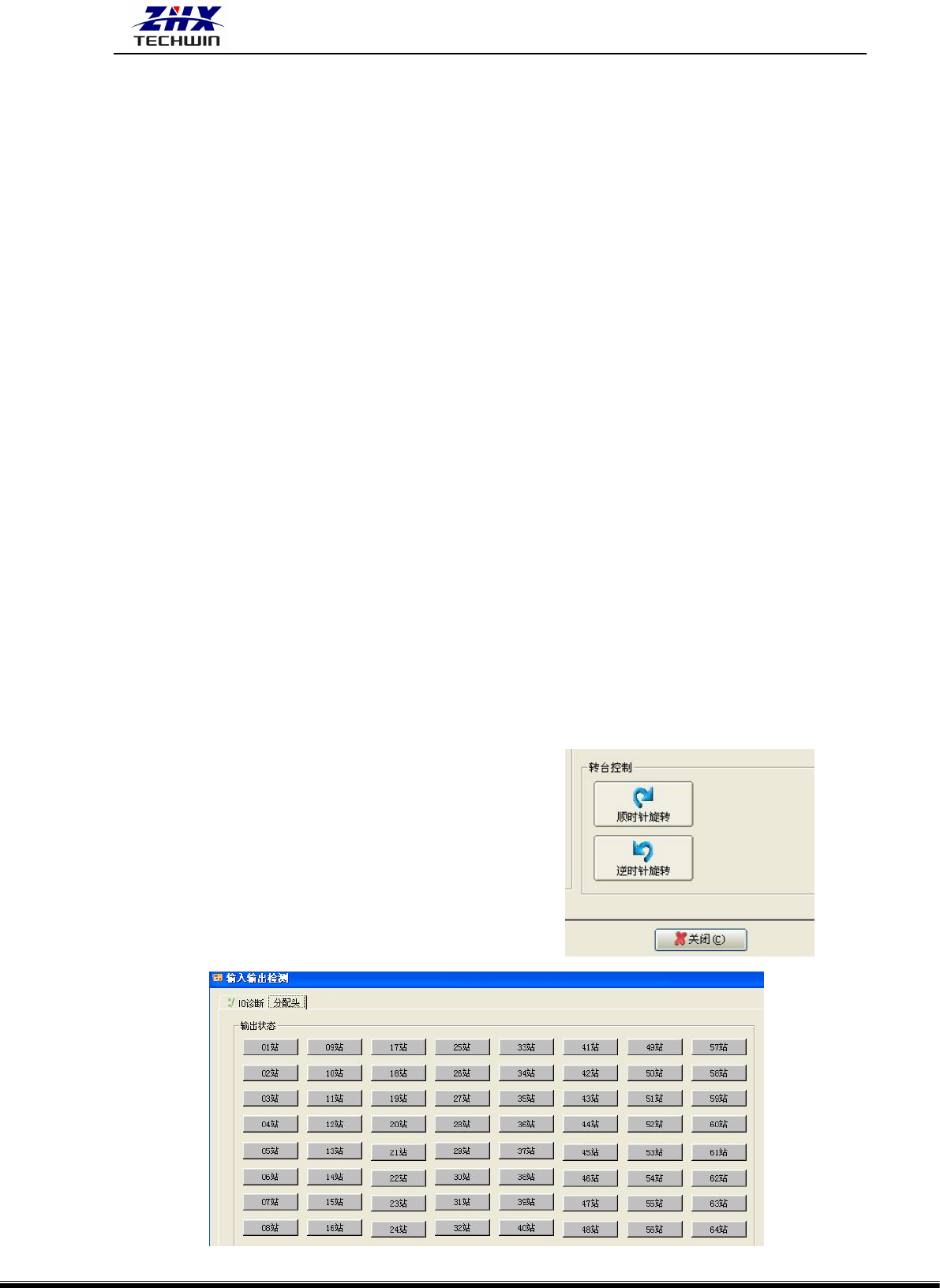

(E) 转台 是指转动的工作台。
顺时针 工作台顺时针方向旋转。
逆时针 工作台逆时针方向旋转。
（F）分配头 （如下图所示）：
