ZHX-A30-AS/-IN 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 22 -
第五章 调整与保养
一、 机械调整
1、刀具的调整
刀盒内有六把刀，左右切刀 LT1D-05043、LT1D-05044，左右外成形刀 LT1D-05045、
LT1D-05046 及推刀 LT1D-07019、LT1D-07020.左、右下成形刀片 LT1D-05036、LT1D-05037
它们的安装标准是：上成形刀与下成形刀片两者之间的间隙为 0.1mm ,刀具用手感觉左右摆

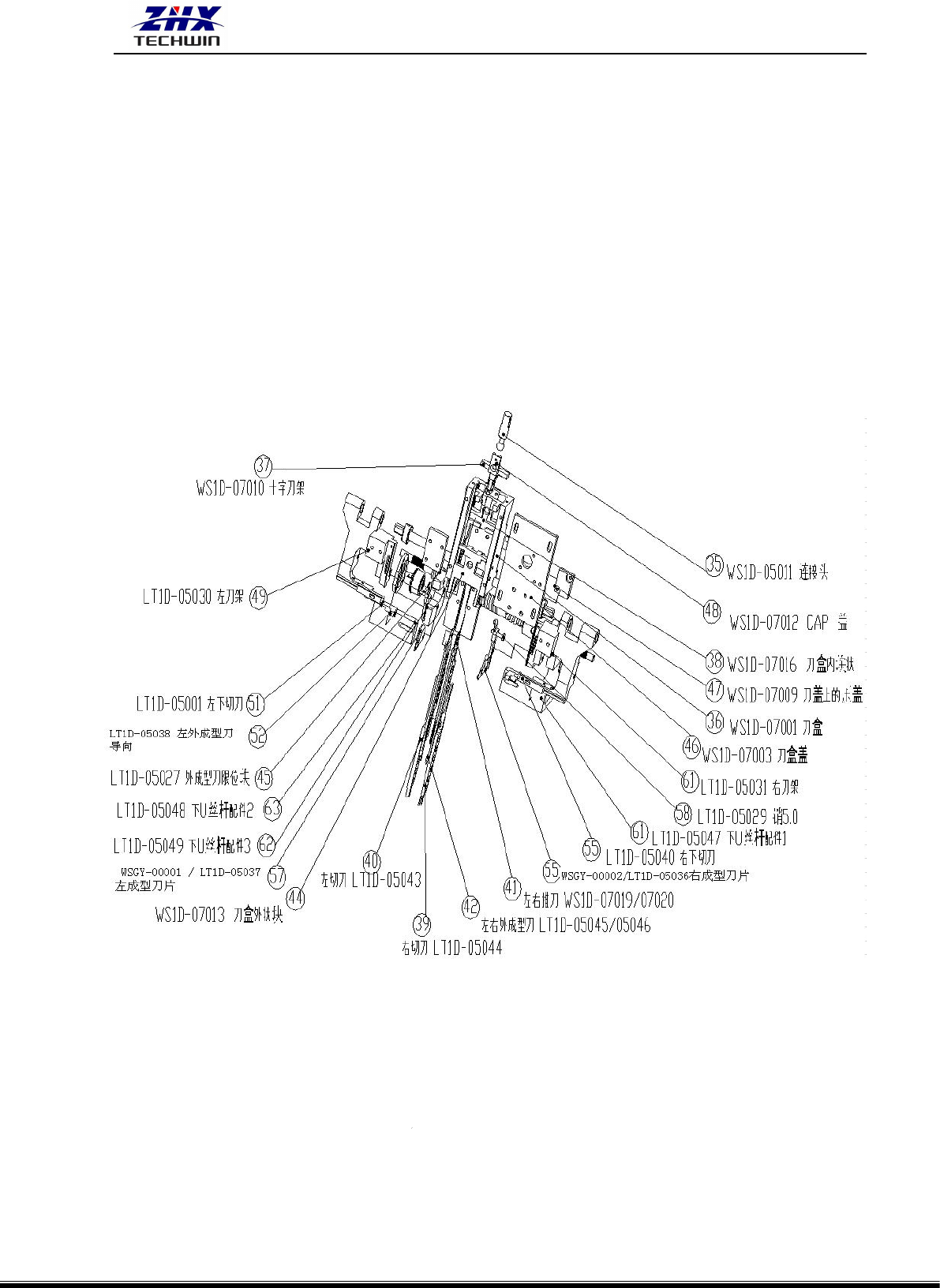

动不能有间隙,且上下顺畅,下成形刀两边位置高度要一致，否则，成形就会不好。下图为
头部各零件分解组装图及对应零件序号：
2、刀盒 WS1D-07001 与左、右刀架 LT1D-05030、LT1D-05031 的调整。

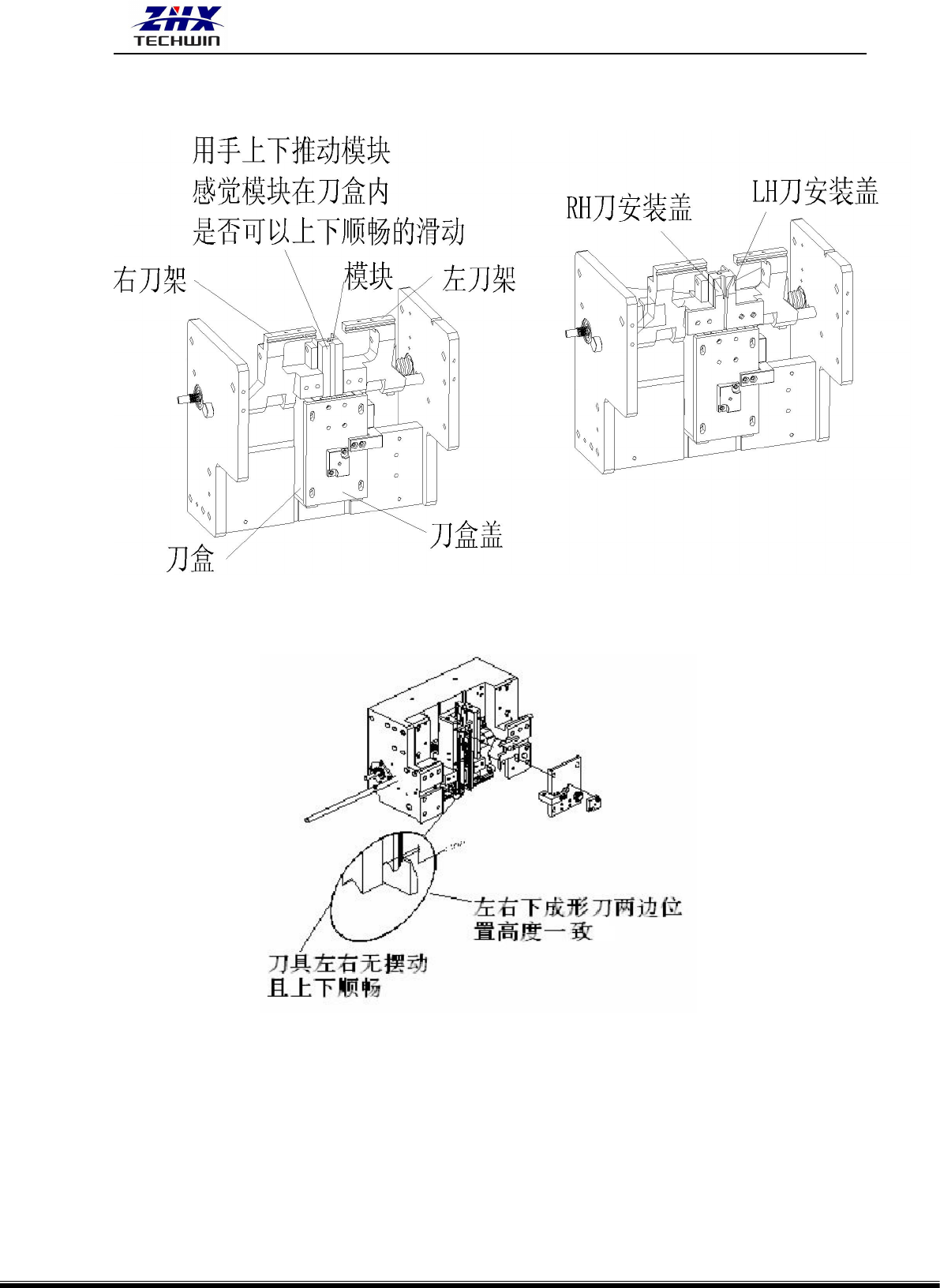

1）有一个标准的刀具模块供调整使用，具体的调整步骤为：首先将模块放入刀盒，将
其与丝杆配件 1、刀架的导刀槽贴合在一起，把 RH 刀安装盖、LH 刀安装盖装上并锁
好螺丝，将安装在左右旋丝杆与丝杆配件 2、刀架之间的连接件下 U 轴丝杆左、右配
ZHX-A30-AS/-IN 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 23 -
件安装好，标准是：所有连接部件安装牢固后，用手上下推动模块，能感觉模块在
刀盒内可以上下顺畅的滑动。
2）、左右刀架 LT1D-05030,LT1D-05031 核心部件安装好之后，就可以调左右
下成形刀，调法如下图 ：
把上面的机构装好并调好后，就可把它挂到头部铝块了。
3
、元件对中机构的调整
ZHX-A30-AS/-IN 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 24 -

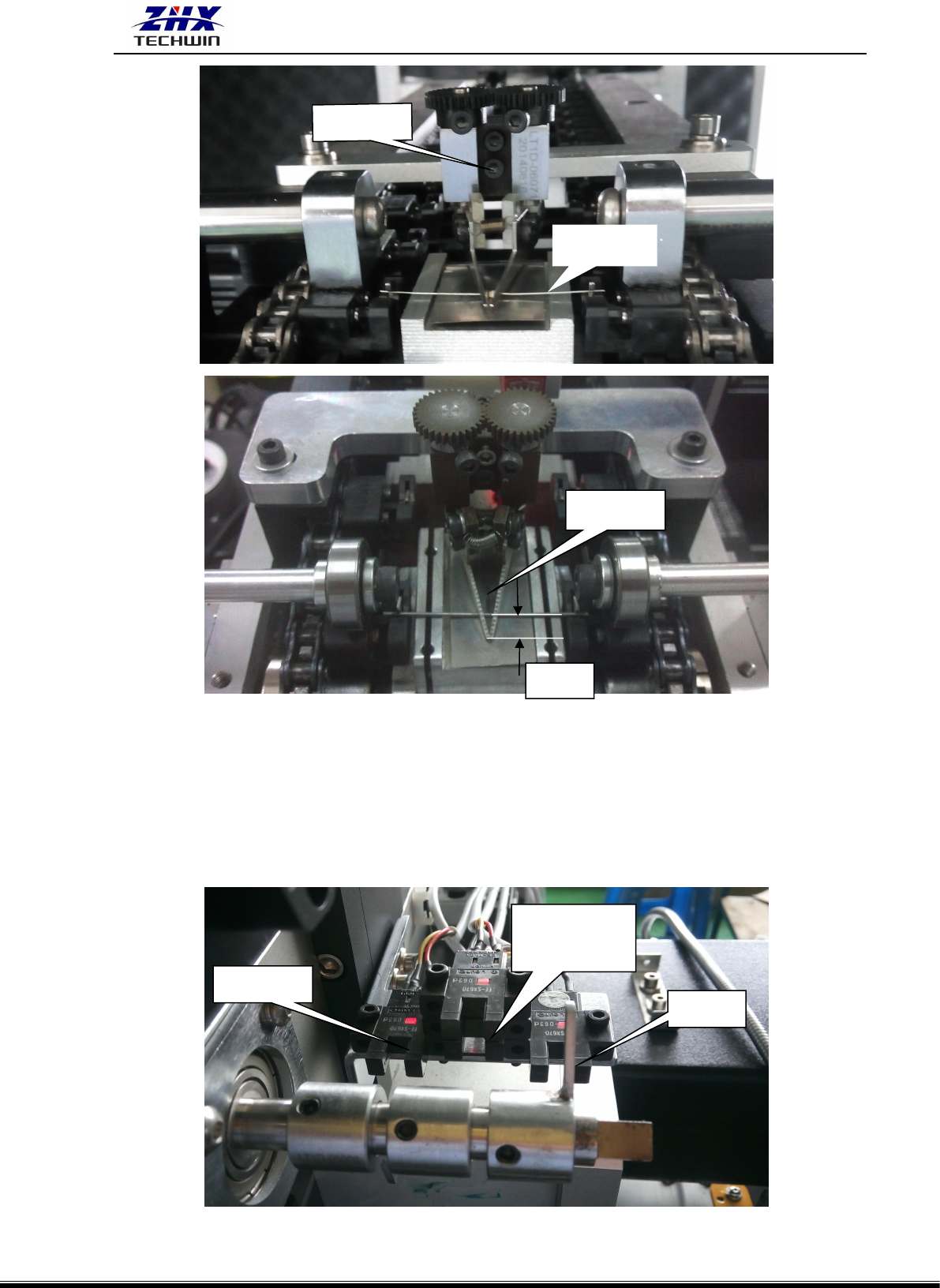

用直径为 1mm 的顶针放在料夹上，对中夹片刚好与顶针接触，对中夹片末端（即最外
面尖端）与顶针的距离为 4.5mm 左右（最佳值为 4.5mm）；然后调节“调节螺丝”，使到对中
机构可以在顶针上方上下跳动，跳动高度大约 2mm。
4
、 零位的调整
1）、头部各光电开关的调整
原点光电检测块调好后，打开菜单上的 “诊断”，用手转动 H 轴，查看专用输入信号
1mm 顶针
4.5mm
调节螺丝
对中夹片
H 轴原点
负极限（上）
头部安全（下）
正极限
