ZHX-A30-A S/-IN 自动卧式联 体插件机操作 说明书 深圳市中禾 旭精密机械有 限公司 http:// www .z kdip.com - 31 - (1) 脚头的调整 扳 手 松 开 活 塞 行 程 限 位 锁 紧 螺 母
ZHX-A30-AS/-IN 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 30 -

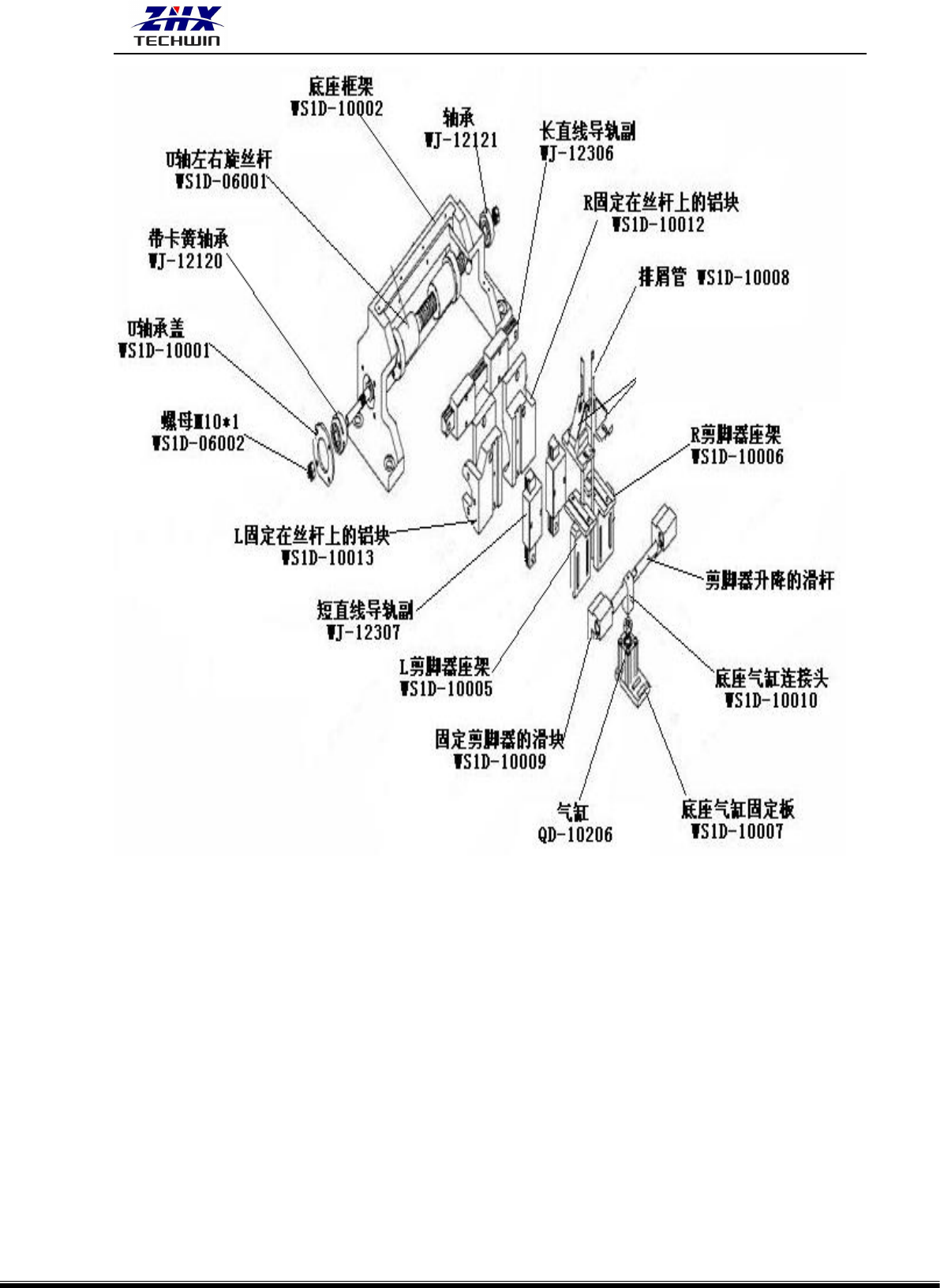

剪脚器座WS1D-10034
1）、 剪脚头的调整
将活塞杆 WS1D-10020 配上 O 型圈并装在 WS1D-10014 的缸体内，封上 WS1D-10015 后
盖，用手拉动活塞杆 WS1D-10020， 活塞能活动顺畅，通气测试时，不串气，各联接
处不漏气。还可以将其浸在水里进行通气测试，看有没地方鼓泡，就可知道是否漏气，
这样做观察起来非常的直观，更容易判断是否达到安装标准。
ZHX-A30-AS/-IN 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 31 -

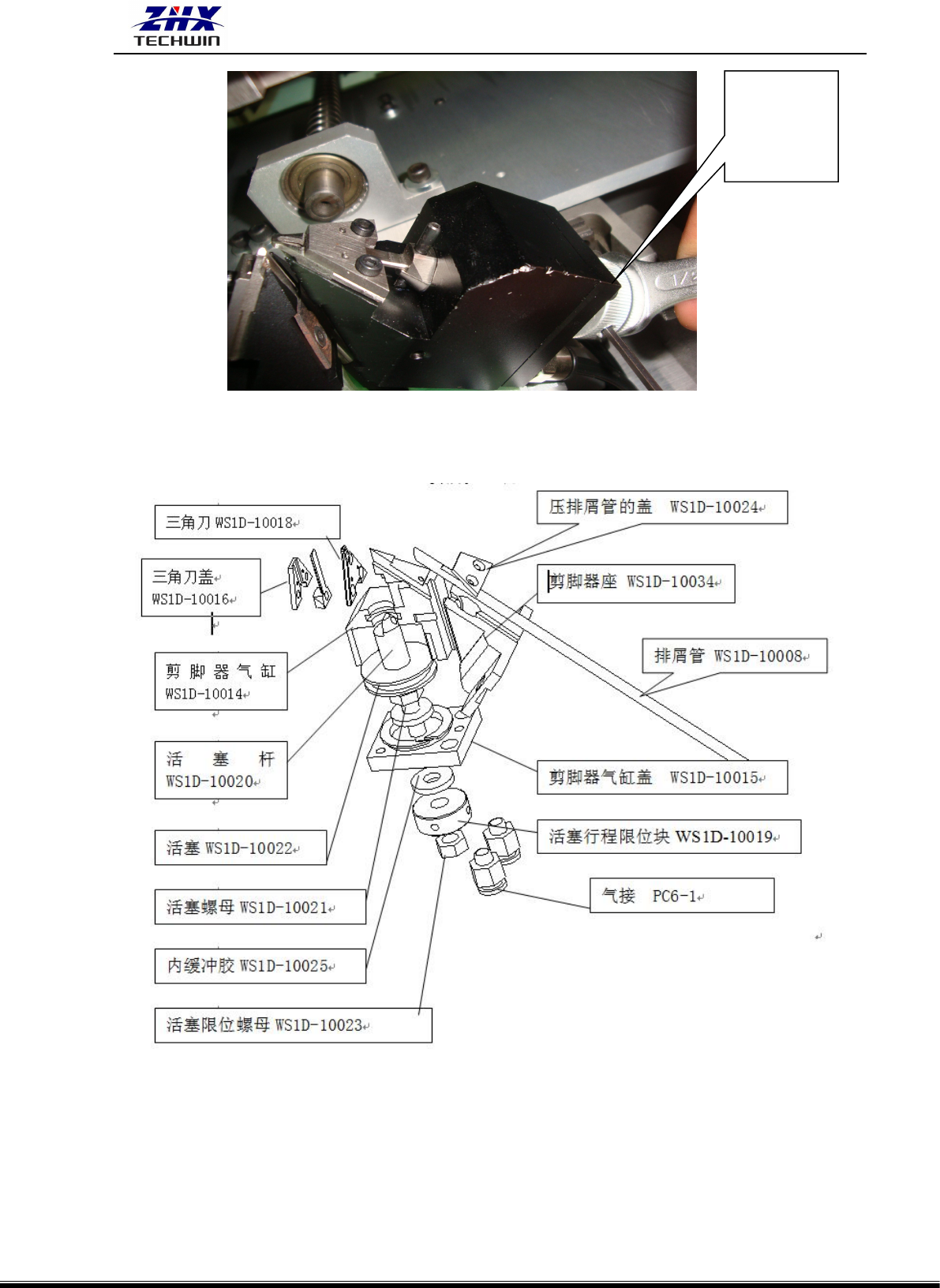

(1) 脚头的调整
扳手松开
活
塞 行 程 限
位 锁 紧 螺
母
ZHX-A30-AS/-IN 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 32 -
（2）检验剪脚头是否合格
