ZHX-A30-AS/-IN 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 6 -
1、随机工具
1）工具箱一个；
2）公、英制六角匙扳手各一套；
3）开口扳手一套（5.5-7 8-10 12-14 17-19 ）、活动扳手一把；
4）大小十字和一字螺丝刀各一套；
5）T 型六角匙扳手一套（M3、M4、M5、M6）尖嘴钳、活动扳手各一把等。
2、由“零”到“整”的安装
为了包装、运输方便，机器的部分部件被拆散，要化“零”为“整”。
1）外壳上的机器的警示灯被拆卸。安装时先把电线穿过警示灯的安装螺孔，接着将灯的
金属管旋入安装螺孔并锁紧螺母，最后，将电线按编号一一对接。
2）调整机器的水平。
设备移动到目的地后，要对机器调整水平。机器的水平调整合理，可以减少机器振动，
令设备运行更顺畅，噪音更小，寿命更长。对机器调整水平也就是调整机器的四个地脚上
的活动平台的伸出量。
调整机器水平的步骤如下：
（
1
） 将水平尺放置于机器的工作台上。
（
2
） 先调整机器的左右水平：因机器的重心在后方，因此调整机器后方的两只地脚。
（
3
） 接着调整机器前后水平：只需调前方的一只地脚即可，因为三点决定一面。
（
4
） 将剩下悬空的地脚旋下并稍微多拧一下，将 4 个地脚的固定螺母锁紧。
注意：三个地脚下地来调整水平会快捷、有效。
3、接入电源、气源
请注意：接入电源前请确认机器上的总电源和总气源的开关处在断开状态。
1
） 在主机的左后侧的电源端子上接入 220 伏交流电源，采用 3（L+N+E）*2.5 平方毫米
的国标电线。接地线系统必须规范。
2
） 在主机的右前侧的气控组合的输入端接入 12*8.5 的气管，引入气源。
注意：在给机器供气前必须将引入气源的气管内的杂质排除干净。
第三章 操作
ZHX-A30-AS/-IN 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 7 -
一、操作前的安全检查
请必须注意:在机器为新安装或长期闲置状态时，给机器通电和通气以及操作前，一定要
认真做好下列安全检查：
1
、 检查电源供给是否为指定的额定电压。
2
、 检查主要电源是否接到机器上，保险是否完好，分支断路器是否合上。
3
、 设备是否规范的接地。
4
、 确定无无关的物件留在电控箱内和机器的可动部位上。
5
、 传送带、同步带是否在运输中脱落。
6
、 检查丝杆、滑轨、插件轴等重负荷、高速运转的机构是否连接良好。
7
、 用手推拉 X、Y、H、U、W、J、F 机构，看是否活动顺畅。
8
、 检查极限检测和限位机构是否脱位。
9
、 检查应急开关是否压下，检查总气源、电源开关是否处于 OFF 状态。
10
、 检查电脑、电控箱的各接线插头和气管是否插接良好。
11、 检查 UPS 是否储存有足够电能，否则要先为其充上至少四个小时的电。

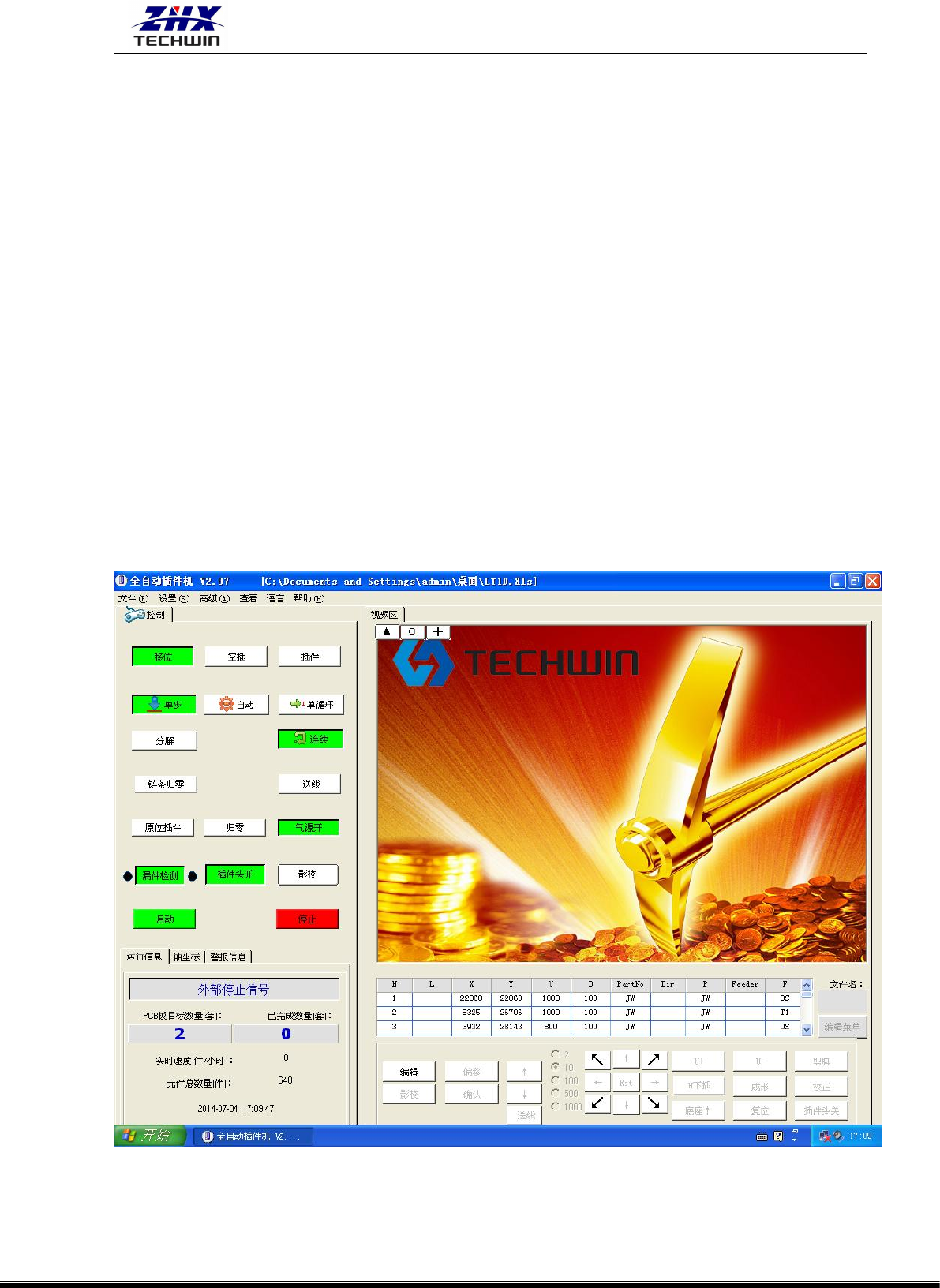

二、 操作界面说明，分以下四个区
1、 控制面板区：
这个区是对机器的运行和生产进行操作控制的。（如上图）
ZHX-A30-AS/-IN 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 8 -
控制面板区按钮解释：
移位： 此键只移动工作台空跑，不送料也不插件。
空插： 按程序顺序移动工作台并空插，不送料。
插件： 排料链条和插件链条运行，即机器正常生产。
单步： “启动”键除外，要执行所有按键的功能或文件要打开必须先单击它，将其选中。
在执行移位、插件自动动作程序中，点击之，会停止移位、每插完一个零件后停下
来。要继续执行自动动作必须再点击“自动”。
自动： 按程序先后连续完成动作。
单循环： 是移位或空转或插完一块板后停下来，直到再（启动）移位或空转或“插件”才动
作为一个单循环。
连续： 是移位或空插或插件循环工作，完成目标数后机器停止下来。
分解： 插件步骤分解，送料—底座上升—成形—下插—剪脚—复位等。
链条归零：前后链条复位到原点上（即感应片到光电开关原点中。
送线： 点击跳线机构动作一下。
原位插件：此键只对原位插件，不移动工作台。
归零： 把工作台、转台、H 轴等归位到起始零位。是首次移位和插件前的必须的动作。
气源开－气源关：该键为复合键，常态是“气源开”控制机器的气源部分
漏件检测：指在插件时对出现的漏件现象进行检测。
插件头开-插件头关：该键为复合键，常态是“插件头开”。是控制 H 轴伺服马达的开关。
影校： 对程序中的坐标进行视觉校正。
启动： 让机器开始执行相关动作。亦发出“开始”的指令。
停止： 是让当前所有动作停下来。
2 、视频属性区
