工作台 Y 机构零件清单
序号
零件
名称
零件
编号
数量
单位
备注
1
工作台中层铝板
LWGY-00017
1
个
2
工作台中层铝板左边压平铝条
LWGY-00020
1
个
3
工作台中层铝板右边压平铝条
LWGY-00021
1
个
6
轴承
SME20UU
4
个
8
滚珠丝杆架座
LWGY-00026
2
个
9
X 防撞胶固定块
LWGY-00022
1
个
10
橡胶（NO DRAW）
—
2
个
11
X.Y 极限开关座
LWGY-00013
2
个
12
X 零位开关片
LWGY-00030
1
个
13
铁板起固定导线作用
LWGY-00029
1
个
14
Y 轴缓冲架座
LWGY-00023
1
个
15
Y 轴座
LWGY-00024
1
个
16
轴承
6200 ZZ
1
个
17
滚珠丝杆
SFTR2010T4DGC4-704LP1
1
个
18
轴承板盖
LWGY-00013
1
个
19
Y 轴座
LWGY-00025
1
个
20
XY 丝杆同步轮抱箍
LWGY-00015
1
个
21
XY 丝杆同步轮
LWGY-00010
1
个
22
工作台中层铝板后边压平铝条
LWGY-00019
1
个
23
脉冲型(400W)伺服马达
MHMD042P1U
1
个
24
XY 马达同步轮抱箍
LWGY-00016
1
个
25
XY 马达同步轮
LWGY-00011
1
个
26
Y 轴马达座
LWGY-00027
1
个
27
工作台中层铝板中间压平铝条
LWGY-00018
1
个
28
轴承
7202CYP4
2
个
29
X 零位开关片
LWGY-00030
1
个
30
螺母 M14X1
LWGY-00028
2
个
ZHX-A30-AS/-IN 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 78 -
ZHX-A30-AS/-IN 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 79 -

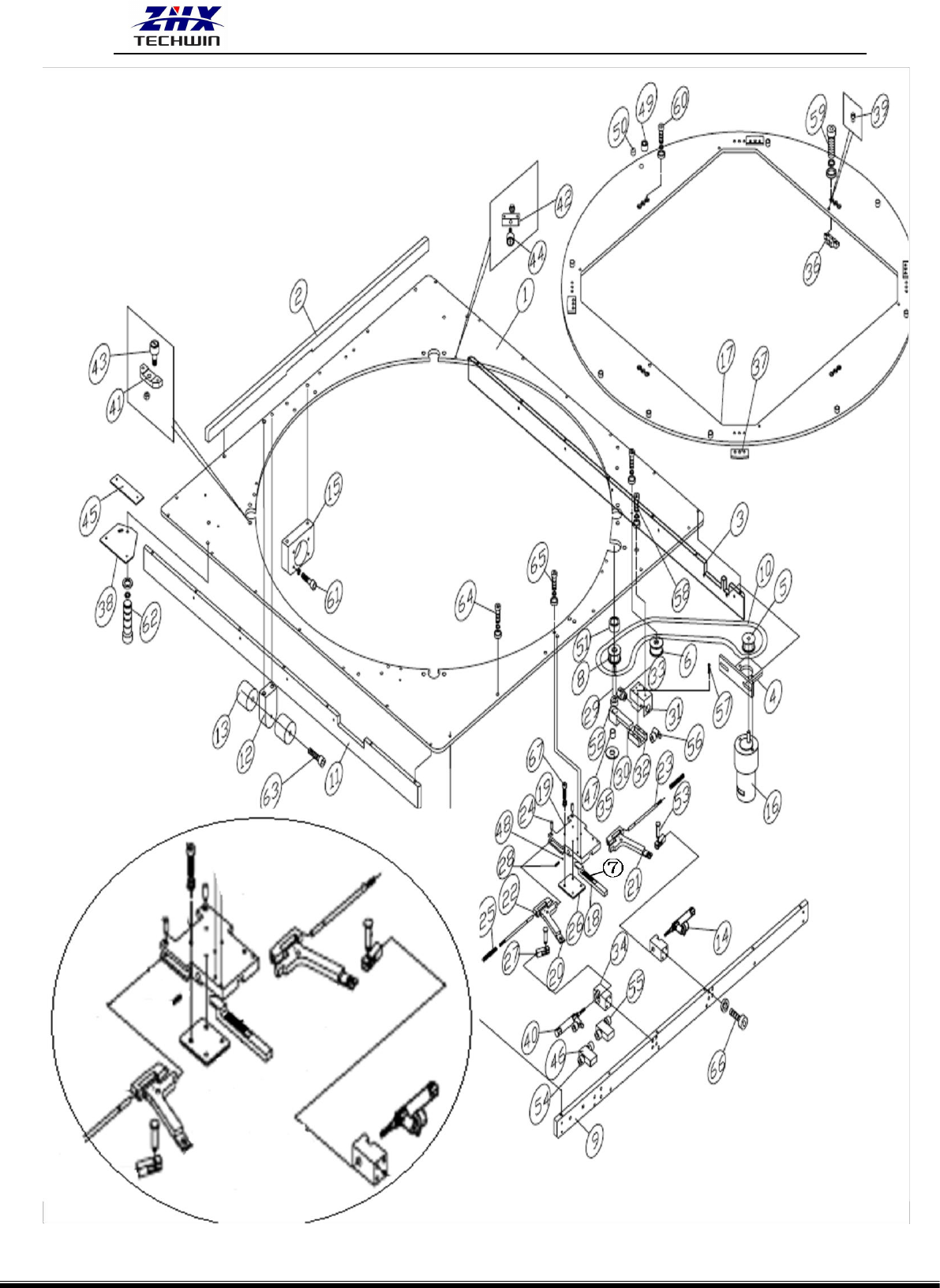

工作台零件清单 2
序号
零件
名称
零件
编号
数量
单位
备注
1
工作台
LWGY-00035
1
个
2
工作台后边拉平铝条
LWGY-00036
1
个
4
转台马达座
LWGY-00056
1
个
5
转台马达同步轮
LWGY-00066
1
个
6
轴承
NSK
F606 ZZ
1
个
7
转台锁中间弹簧
LWGY-00110
1
个
8
同步轮
LWGY-00067
1
个
9
转台气缸安装铝块
LWGY-00037
1
个
10
转台皮带 216XL*10.5
WJ-12204
1
条
12
Y
防撞胶固定块
LS1DGZ-00039
1
个
13
缓冲橡胶
—
2
个
14
气管接头 1(PL4-M3)
QD-10112
2
个
15
滚珠丝杆螺母座
LWGY-00038
1
个
16
转台马达,DC24V
CM-0308-SR-CHA
1
个
17
圆转盘
LWGY-00040
1
个
18
圆转盘锁定顶杆
LWGY-00042
1
个
19
圆转盘锁定主块
LWGY-00043
1
个
20
RH 转盘锁定止动
LWGY-00044
1
个
21
LH 转盘锁定止动
LWGY-00045
1
个
22
转盘锁定止动挡块
LWGY-00046
2
个
23
转台止动块用 PIN
LWGY-00047
2
个
24
装转盘锁定止动的
PIN
LWGY-00048
2
个
25
转台锁定弹簧
LWGY-00085
2
个
26
锁定弹性栓盖
LWGY-00049
1
个
27
连接锁定气缸的
PIN
与接头
LWGY-00050
2
个
28
转台锁止动弹簧
LWGY-00109
2
个
29
转台驱动轮杆
1/4
LWGY-00052
1
个
30
转台驱动轮插座
LWGY-00053
1
个
31
转台驱动轮杆架滑盒
LWGY-00054
1
个
32
转台驱动轮杆架滑盒盖
LWGY-00055
1
个
33
转台驱动小气缸
CJP2B10-5D
1
个
34
转台小气缸座
LWGY-00057
2
个
35
片状轴承
￠6.35*17.02
1
个
36
转台锁定爪
LWGY-00059
2
个
37
转台四角上定位片
LWGY-00060
4
个
38
转台定位感应板座
LWGY-00061
1
个
39
转台夹具定位
PIN
LWGY-00062
2
个
40
转台锁定小气缸
CJ2B10-15
2
个
41
转台四角定位轴承座
LWGY-00064
4
个
42
转台旋转轨道轴承座
LWGY-00065
4
个
43
轴承
轴承
CR12
4
个
44
轴承
轴承 CR10-1
4
个
45
转台定位感应板
DZ-06007
1
块
