ZHX-A30-AS/-IN 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 80 -
46
转台电磁阀小金井
VQZ115-5GB-M5-PR
2
个
50
磁铁
￠3*4
卧式机 5、立式机 3
51
优力胶
LWGY-00063
1
个
52
D6.35 抱箍
LWGY-00058
1
个
53
销连接气缸与止动的 PIN
LWGY-00051
2
个
54
气接 PC6-M5
QD-10105
2
个
55
气接 PC4-M5
QD-10102
2
个
56
气管接头
2(PC4-M3)
QD-10112
1
个
57
杯头螺丝
M6×20
4
个
58
杯头螺丝
M5×20
1
个
59
杯头螺丝
M5×10
3
个
60
杯头螺丝
M4×8
12
个
61
杯头螺丝
M6×25
4
个
62
杯头螺丝
M4×10
3
个
63
杯头螺丝
M5×25
2
个
64
杯头螺丝
M3×25
6
个
65
圆杯螺丝
M5×20
4
个
66
杯头螺丝
M4×12
8
个
67
杯头螺丝
M5×20
4
个
68
杯头螺丝
M4×12
4
个

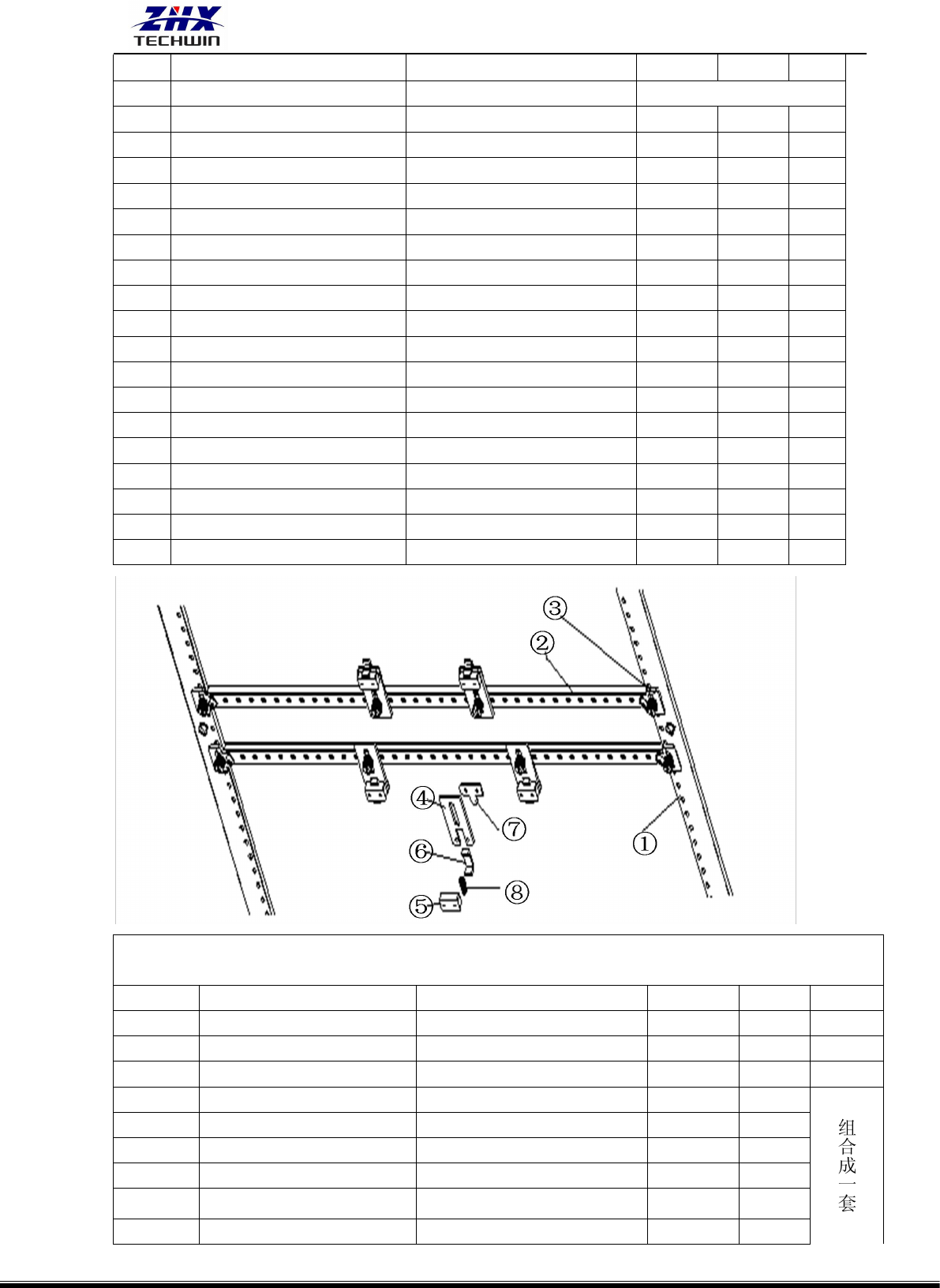

转盘夹具零件清单
序号
零件名称
零件编号
数量
单位
备注
1
转台夹具分体 2
LWGY-00073
2
条
2
不锈钢连接块
LWGY-00086
4
个
3
横条
LWGY-00077
2
条
4
马仔分体 1
LWGY-00078
1
个
5
马仔分体 2
LWGY-00079
1
个
6
马仔分体 3
LWGY-00080
1
个
7
马仔分体 4
LWGY-00081
1
个
8
马仔弹簧
LWGY-00084
1
个
9
螺丝 M3
M3*10mm
2
个
ZHX-A30-AS/-IN 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 81 -

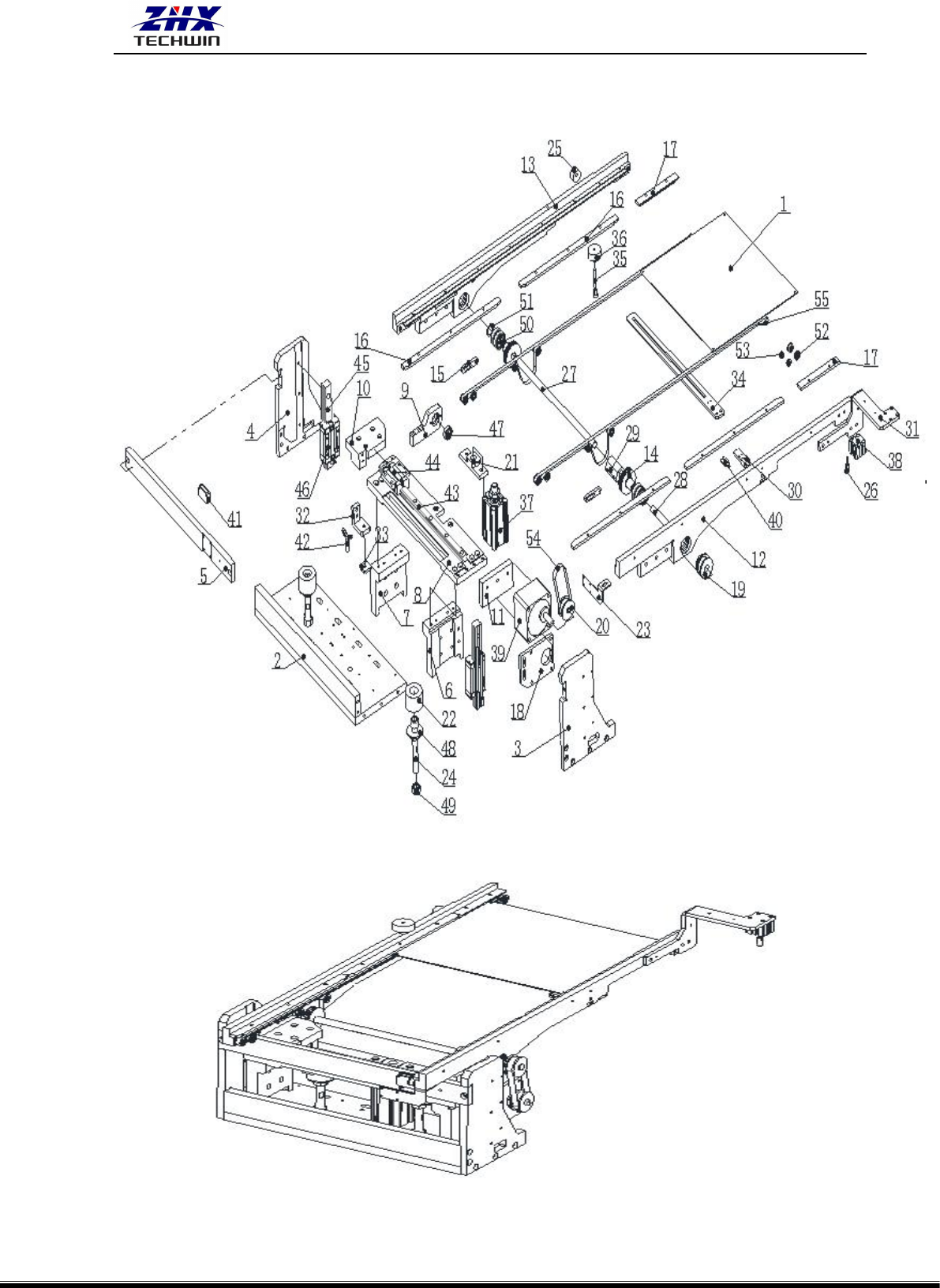

左接驳分解示意图
ZHX-A30-AS/-IN 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 82 -
左接驳配件清单
序号
零件名称
零件编号
数量
单位
备注
1
PCB
板
WS1DZB
1
个
2
固定底板
WS1DZB-13301
1
个
3
侧固定板 1
WS1DZB-13302
1
个
4
侧固定板 2
WS1DZB-13303
1
个
5
侧固定板 3
WS1DZB-13304
1
个
6
滑块固定板 1
WS1DZB-13305
1
个
7
滑块固定板 2
WS1DZB-13306
1
个
8
调宽导轨板
WS1DZB-13308
1
个
9
调宽轴固定座
WS1DZB-13309
1
个
10
滑块垫板
WS1DZB-13310
1
个
11
导轨固定板
WS1DZB-13312
1
个
12
左固定导轨
WS1DZB-13313
1
个
13
左活动导轨
WS1DZB-13314
1
个
14
传输轮
WS1DZB-13317
2
个
15
皮带张紧轮
WS1DZB-13319
2
个
16
压条 1
WS1DZB-13320
4
个
17
压条 2
WS1DZB-13321
2
个
18
电机安装板
WS1DZB-13322
1
个
19
同步轮 1
WS1DZB-13323
1
个
20
同步轮 2
WS1DZB-13324
1
个
21
气缸连接块
WS1DZB-13325
1
个
22
缓冲胶
WS1DZB-13327
2
个
23
感应器座 2
WS1DZB-13329
1
个
24
M12 螺柱
WS1DZB-13338
2
个
25
限位胶
WS1DZB-13339
1
个
26
气缸顶柱
WS1DZB-13341
1
个
27
传输杆 1
WS1DZB-13343
1
个
28
传输杆 2
WS1DZB-13344
1
个
29
转轴抱箍
WS1DZB-13345
1
个
30
微型感应器安装座
WS1DZB-13346
1
个
31
气缸支架
WS1DZB-13347
1
个
32
调节块 3
WS1DZB-13348
1
个
33
调节板
WS1DZB-13349
1
个
34
调宽固定板
WS1DZB-13350
1
个
35
调宽板固定螺丝
WS1DZB-13351
1
个
36
调宽板固定螺母
WS1DZB-13352
1
个
37
气缸（CDQ2B32-45DMZ-A93）
QD-10266
1
个
38
气缸（CQSB16-5D-0-0-0）
QD-10267
1
个
39
传输电机
DZ-03012
1
个
40
扩散反射型光电开关 E3T-FD11
DZ-06012
1
个
41
42
光电感应器 E32-D61
DZ-06034
1
个
