ZHX-A30-AS/-IN 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 82 -
左接驳配件清单
序号
零件名称
零件编号
数量
单位
备注
1
PCB
板
WS1DZB
1
个
2
固定底板
WS1DZB-13301
1
个
3
侧固定板 1
WS1DZB-13302
1
个
4
侧固定板 2
WS1DZB-13303
1
个
5
侧固定板 3
WS1DZB-13304
1
个
6
滑块固定板 1
WS1DZB-13305
1
个
7
滑块固定板 2
WS1DZB-13306
1
个
8
调宽导轨板
WS1DZB-13308
1
个
9
调宽轴固定座
WS1DZB-13309
1
个
10
滑块垫板
WS1DZB-13310
1
个
11
导轨固定板
WS1DZB-13312
1
个
12
左固定导轨
WS1DZB-13313
1
个
13
左活动导轨
WS1DZB-13314
1
个
14
传输轮
WS1DZB-13317
2
个
15
皮带张紧轮
WS1DZB-13319
2
个
16
压条 1
WS1DZB-13320
4
个
17
压条 2
WS1DZB-13321
2
个
18
电机安装板
WS1DZB-13322
1
个
19
同步轮 1
WS1DZB-13323
1
个
20
同步轮 2
WS1DZB-13324
1
个
21
气缸连接块
WS1DZB-13325
1
个
22
缓冲胶
WS1DZB-13327
2
个
23
感应器座 2
WS1DZB-13329
1
个
24
M12 螺柱
WS1DZB-13338
2
个
25
限位胶
WS1DZB-13339
1
个
26
气缸顶柱
WS1DZB-13341
1
个
27
传输杆 1
WS1DZB-13343
1
个
28
传输杆 2
WS1DZB-13344
1
个
29
转轴抱箍
WS1DZB-13345
1
个
30
微型感应器安装座
WS1DZB-13346
1
个
31
气缸支架
WS1DZB-13347
1
个
32
调节块 3
WS1DZB-13348
1
个
33
调节板
WS1DZB-13349
1
个
34
调宽固定板
WS1DZB-13350
1
个
35
调宽板固定螺丝
WS1DZB-13351
1
个
36
调宽板固定螺母
WS1DZB-13352
1
个
37
气缸（CDQ2B32-45DMZ-A93）
QD-10266
1
个
38
气缸（CQSB16-5D-0-0-0）
QD-10267
1
个
39
传输电机
DZ-03012
1
个
40
扩散反射型光电开关 E3T-FD11
DZ-06012
1
个
41
42
光电感应器 E32-D61
DZ-06034
1
个
ZHX-A30-AS/-IN 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 83 -

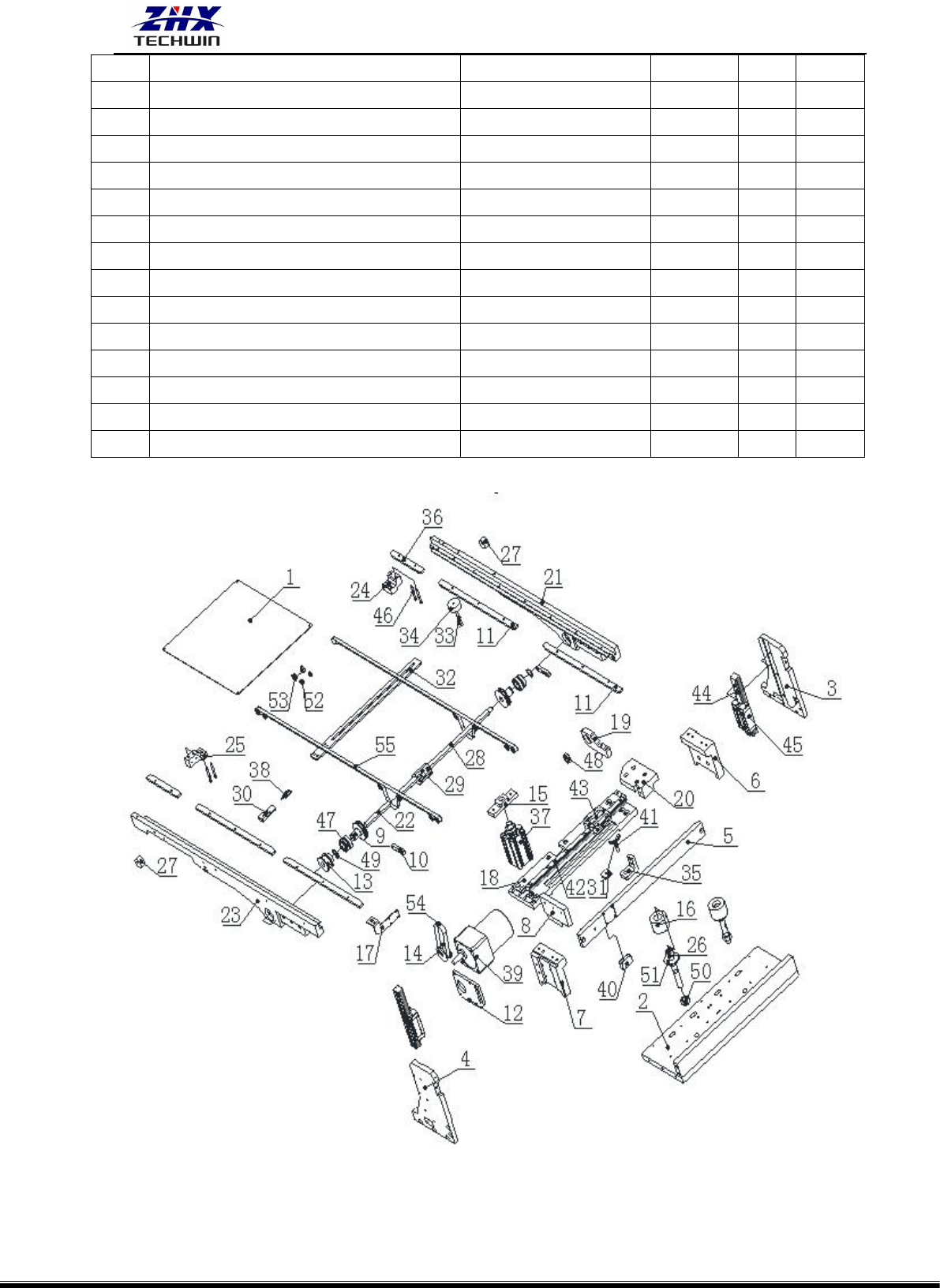

42
蝶形螺丝 M6*25
WJ-13337
1
个
43
直线导轨 EGW-15CA
WJ-12350
1
个
44
直线导轨（滑块）EGW-15CA
WJ-12350
1
个
45
直线导轨 EGH20CA(160)
WJ-12351
2
个
46
直线导轨滑块
WJ-12351
2
个
47
轴承 61900
WJ-12152
1
个
48
M12 垫片
WJ-11117
2
个
49
MA12 螺母
WJ-11214
4
个
50
轴承 61903
WJ-12198
4
个
51
外卡簧 D17
WJ-11332
2
个
52
53
轴承 FF624
WJ-11332
20
个
53
轴承 FF623
WJ-121115
4
个
54
54
同步带 102XL-10
WJ-12253
1
个
55
扁皮带（7.5W-0.8T-1465L）
WJ-12254
2
个

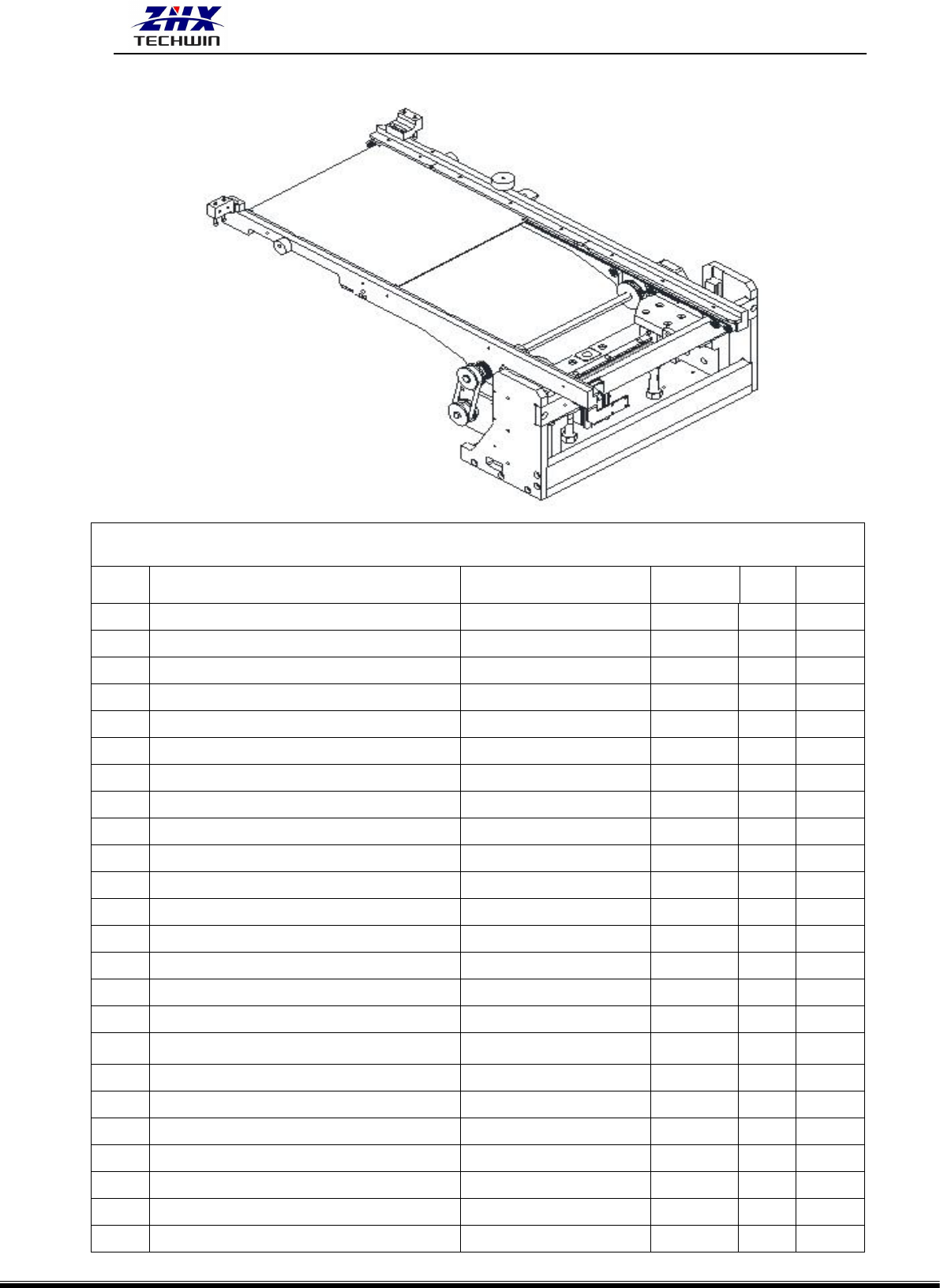

右接驳分解示意图
ZHX-A30-AS/-IN 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 84 -
右接驳配件清单
序号
零件名称
零件编号
数量
单位
备注
1
PCB
板
1
个
2
固定底板
WS1DZB-13301
1
个
3
侧固定板 1
WS1DZB-13302
1
个
4
侧固定板 2
WS1DZB-13303
1
个
5
侧固定板 3
WS1DZB-13304
1
个
6
滑块固定板 2
WS1DZB-13306
1
个
7
滑块固定板 3
WS1DZB-13307
1
个
8
导轨固定板
WS1DZB-13312
1
个
9
传输轮
WS1DZB-13317
2
个
10
皮带张紧块
WS1DZB-13319
2
个
11
压条 1
WS1DZB-13320
4
个
12
电机安装板
WS1DZB-13322
1
个
13
同步轮 1
WS1DZB-13323
1
个
14
同步轮 2
WS1DZB-13324
1
个
15
气缸连接块
WS1DZB-13325
1
个
16
缓冲胶
WS1DZB-13327
2
个
17
感应器座 1
WS1DZB-13328
1
个
18
调宽导轨板 2
WS1DZB-13330
1
个
19
调宽轴固定座 2
WS1DZB-13331
1
20
滑块垫板 2
WS1DZB-13332
1
个
21
右活动导轨
WS1DZB-13334
1
个
22
传输杆 2
WS1DZB-13344
1
个
23
右固定导轨
WS1DZB-13335
1
个
24
导线安装块
WS1DZB-13335
1
个
