ZHX-A30-AS/-IN 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 87 -
11
压块
WS1DZB-13210
1
个
12
挡块固定块
WS1DZB-13211
1
个
13
挡板
WS1DZB-13212
1
个
14
扭簧
WS1DZB-13213
1
个
15
挡圈
WS1DZB-13214
2
个
16
张紧调节块 1
WS1DZB-13215
1
个
17
张紧调节块 2
WS1DZB-13216
1
个
18
电机座 2（卧式联体）
WS1DZB-133233
2
19
赛钢套
WS1DZB-13220
2
个
20
赛刚块
WS1DZB-13221
1
个
21
导电铜柱
WS1DZB-13222
1
个
22
齿轮保护罩 3
WS1DZB-13234
2
个
23
齿轮保护罩 4
WS1DZB-13235
1
个
24
主动齿轮（0.7M 28T 20PA 6FW）
WS1DZB-13225
2
个
25
主驱动轮 1（左到右）
WS1DZB-13218
1
个
主驱动轮 1（右到左）
WS1DZB-13227
26
主驱动轮 2（左到右）
WS1DZB-13219
1
个
主驱动轮 2（右到左）
WS1DZB-13228
27
从动齿轮（0.7M 14T 20PA 6FW）
WS1DZB-13226
2
个
28
塞打螺丝
WS1DZB-13230
4
个
29
铜套
WS1DZB-13231
4
个
30
微型直流电机 TG-205A-FU(24V)
DZ-03060
2
个
31
轴承（FF617-5 GB 7218-1995）
WJ-121116
4
个
32
轴承（61800 GB 276-94）
WJ-121108
2
个
33
开口销 1.6*8
WJ-11524
2
个
34
轴承（FF639-3 GB 7218-1995）
WJ-121115
4
个
35
轴承（617-5 GB 276-94）
WJ-121133
10
个
36
扁皮带（5.5W*0.8T*805L）
WJ-12255
2
个
ZHX-A30-AS/-IN 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 88 -

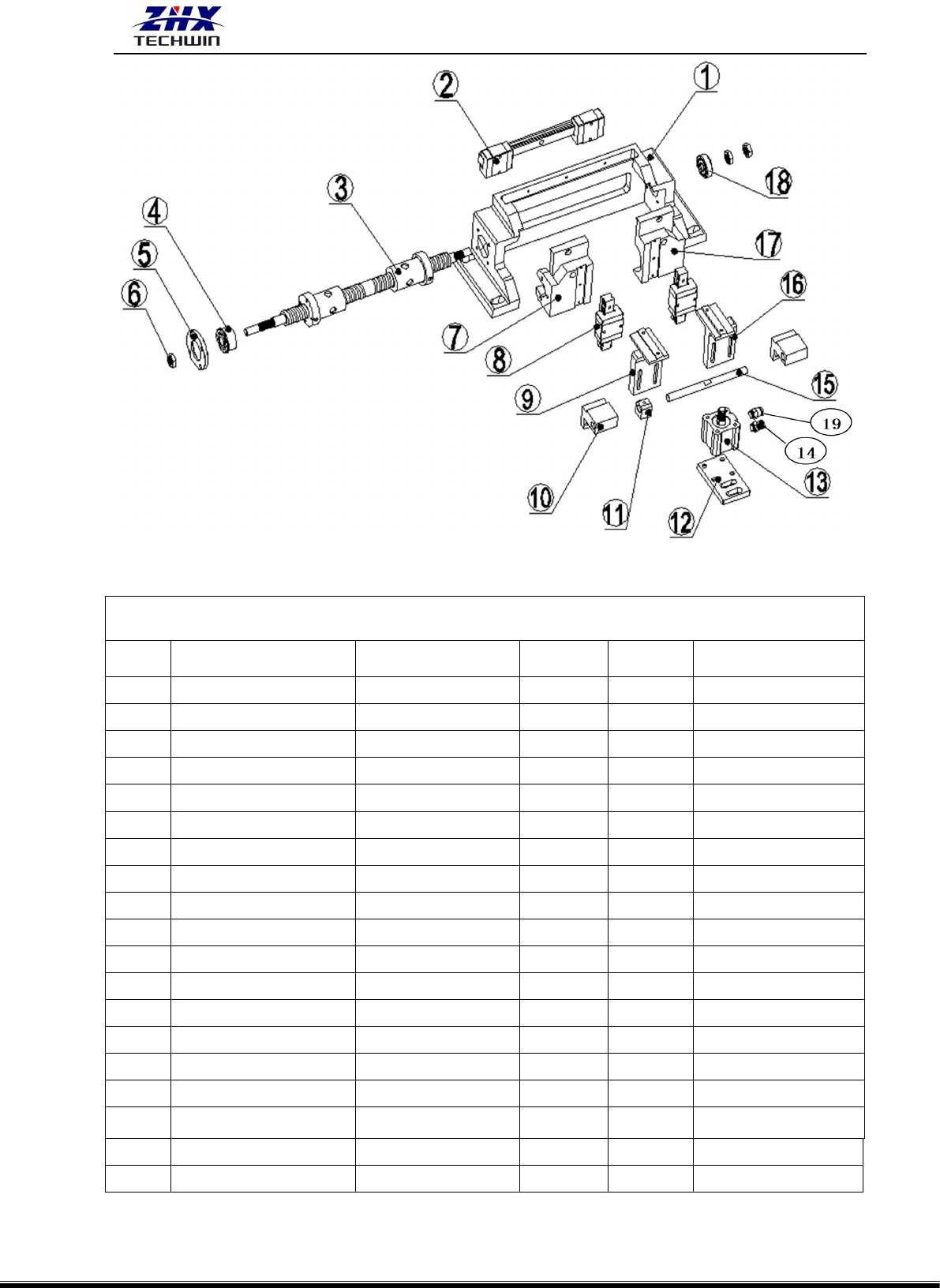

底座机构示意图
底座机构配件物料清单
序号
零件名称
零件编号
数量
单位
备注
1
底座框架
WS1D-10002
1
个
2
长直线导轨副
WJ-12306
1
个
EGH15SA2U183ZOC
3
U 轴左右旋丝杆
WS1D-06001
1
个
BC2005-348LC5
4
带卡簧轴承
WJ-12120
2
个
5200ZZ
5
U 轴承盖
WS1D-10001
2
个
6
螺母 M10*1
WS1D-06002
3
个
7
L 固定在丝杆上的铝
块
WS1D-10013
1
个
8
短直线导轨副
WJ-12307
2
个
EGH15SA1U184ZOC
9
L 剪脚器座架
WS1D-10005
1
个
10
固定剪脚器的滑块
WS1D-10009
2
个
11
底座气缸的链接头
WS1D-10010
1
个
12
底座气缸固定块
WS1D-10007
1
个
13
底座气缸
QD-10206
1
个
CDQ2A25-10DCM
14
气接
QD-10103
2
个
PC6-01
15
剪脚器升降的滑竿
WS1D-10011
1
个
16
R 剪脚器座架
WS1D-10006
1
个
17
R 固定在丝杆上的铝
块
WS1D-10012
1
个
18
轴承
WJ-12121
1
个
6200ZZ
19
速度控制阀
QD-10515
1
个
AS1201F-M5-06
ZHX-A30-AS/-IN 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 89 -

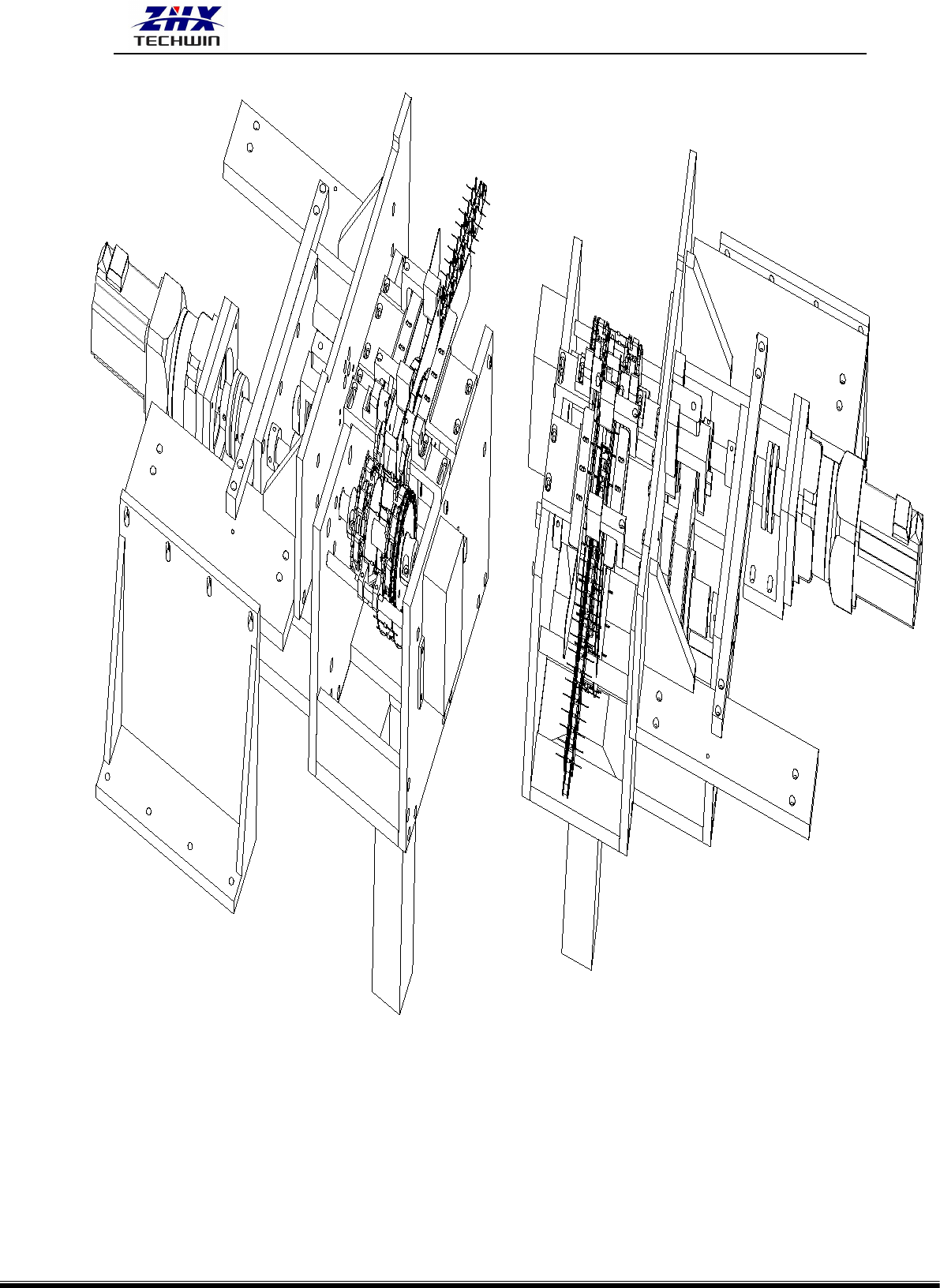

上料部分示意图
