ZHX-A30-AS/-IN 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 8 -

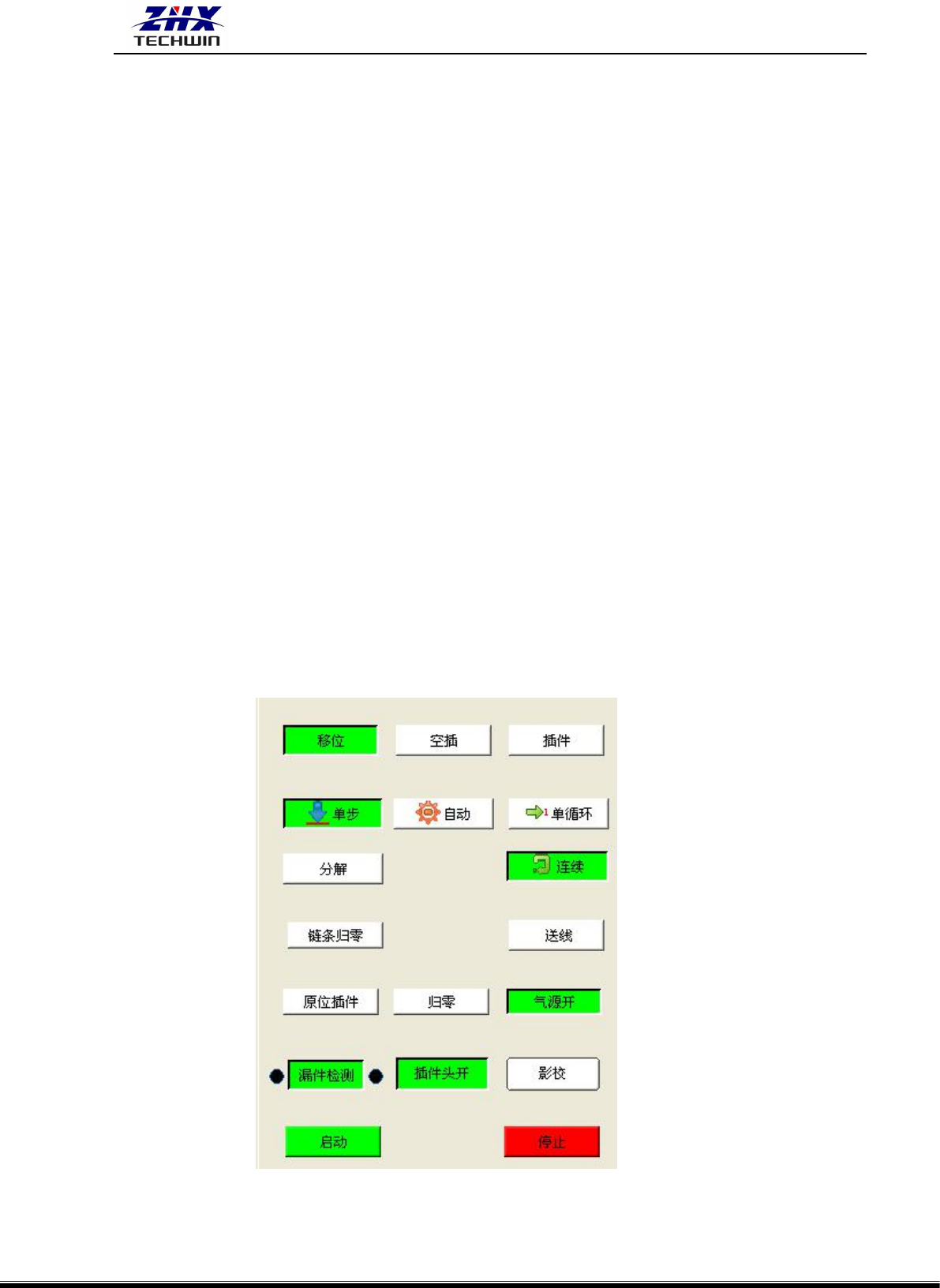

控制面板区按钮解释：
移位： 此键只移动工作台空跑，不送料也不插件。
空插： 按程序顺序移动工作台并空插，不送料。
插件： 排料链条和插件链条运行，即机器正常生产。
单步： “启动”键除外，要执行所有按键的功能或文件要打开必须先单击它，将其选中。
在执行移位、插件自动动作程序中，点击之，会停止移位、每插完一个零件后停下
来。要继续执行自动动作必须再点击“自动”。
自动： 按程序先后连续完成动作。
单循环： 是移位或空转或插完一块板后停下来，直到再（启动）移位或空转或“插件”才动
作为一个单循环。
连续： 是移位或空插或插件循环工作，完成目标数后机器停止下来。
分解： 插件步骤分解，送料—底座上升—成形—下插—剪脚—复位等。
链条归零：前后链条复位到原点上（即感应片到光电开关原点中。
送线： 点击跳线机构动作一下。
原位插件：此键只对原位插件，不移动工作台。
归零： 把工作台、转台、H 轴等归位到起始零位。是首次移位和插件前的必须的动作。
气源开－气源关：该键为复合键，常态是“气源开”控制机器的气源部分
漏件检测：指在插件时对出现的漏件现象进行检测。
插件头开-插件头关：该键为复合键，常态是“插件头开”。是控制 H 轴伺服马达的开关。
影校： 对程序中的坐标进行视觉校正。
启动： 让机器开始执行相关动作。亦发出“开始”的指令。
停止： 是让当前所有动作停下来。
2 、视频属性区
ZHX-A30-AS/-IN 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 9 -
此区是显示照相机拍摄的 PCB 的图像。
3 、运行信息区
此区显示生产状况和生产信息。
1）第一行是系统信息提示栏。如“设备回归原点成功！”等。
2）原件总数量 显示的是运行的程序的插件点数。
3）目标数量 也就是要插装的 PCB 板的数量。达到数量值后会自动停下来。常态时自动设定为 8900
块。单击它会弹出对话框“你要设定目标数量吗”？回答“确定”时只要直接输入新的目标数量值
即可。否则回答“取消”，会返回前一界面。
4）已完成数量 每插完一块板会自动累加生产记录。
单击它会弹出对话框“你要清零吗？”，回答“确定”后数量会变为
0
。
4 、程序编辑区
此区是用来新建或修改坐标程序，可对程序进行手动编辑的地方。进入程序编辑区要先
在控制面板区点击单步，再点击程序编辑区的编按钮。
编辑： 单步+编辑 点击后该键变为绿色，文字变为“退出编辑”并用虚线框住，方可对程序修
改。修改完毕再点击该键就退出当前，如果修改后没单击“确认”就会弹出对话框“修
改未确认！要确认吗？”，回答“是”就会把所作的修改保存起来，“否”会对修改不作
ZHX-A30-AS/-IN 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 10 -
保存。
影校： 单步+编辑，再点击“影校”后该键变为绿色，图像属性区就会显示出相机在 PCB 上捕
捉到的图像。
退出影校：退出视觉编辑。
偏移： 当对程序的“OS”后面一行进行 X、Y 的编辑修改时此键会变为绿色，修改完毕并且在
退出编辑前如果单击它，那么该程序的其它所有行的 X、Y 坐标都自动按第三行的修改
量偏移。如果修改完毕在退出编辑后单击它“偏移”是无效的。
确认： 单击它将会对所作的编辑进行确认保存。
上箭头： 在“编辑” 状态下，点击之，移动到上一行程序。
下箭头： 在“编辑” 状态下，点击之，移动到下一行程序。
送线： 点击跳线机构动作一下。
成型： 推刀下插将元件弯成 U 形，但不插入。
H 下插： 推刀下移，将元件推出到 PCB 板上。
复位： “H 下插” “剪脚” “底座”回到原来的位置
底座： 整个底座的上升与下降，回复原位。
剪脚： 该键为复合键，单击虚线框为绿色，剪脚头伸出；再单击虚线框颜色复原，剪脚头复位。
Rst： 坐标调整后，在没有确认前反悔时使用，使坐标回复调整前的状态。
箭头键： 在影校时利用照相机来调整坐标。箭头所指方向为插件头移动方向（即工作台移动的反
方向）。
数字选择：数字 2、10、100、1000，为坐标移动量的选择，配合“箭头键”使用。按 100=1 毫米计
算。
U+： 加大 U 轴的宽度（即跨距增大）。
U-： 减小 U 轴的宽度（即跨距减小）。
校正： 在控制面板区选择“校正”时，点击此键时会自动校正当前行。
编辑菜单： 在“编辑”状态下点击之，会弹出三信息菜单。如图
增加一行：在程序里加入一行。
插入一行：在程序指定一行里插入一行。
删除一行：在程序指定一行删除。
文件名： 是快速打开程序
5
、工具栏的说明
1）文件
单击：单步+文件=打开程序、保存程序、保存图像、退出（文字格式解释：点击中『单步』，
再点击中『文件』，会弹出『打开程序、保存程序、保存图像、退出』等功能键，后续同种
格式依此类推。）
打开程序： 打开已制作好的生产程序。
