ZHX-A30-AS/-IN 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 90 -

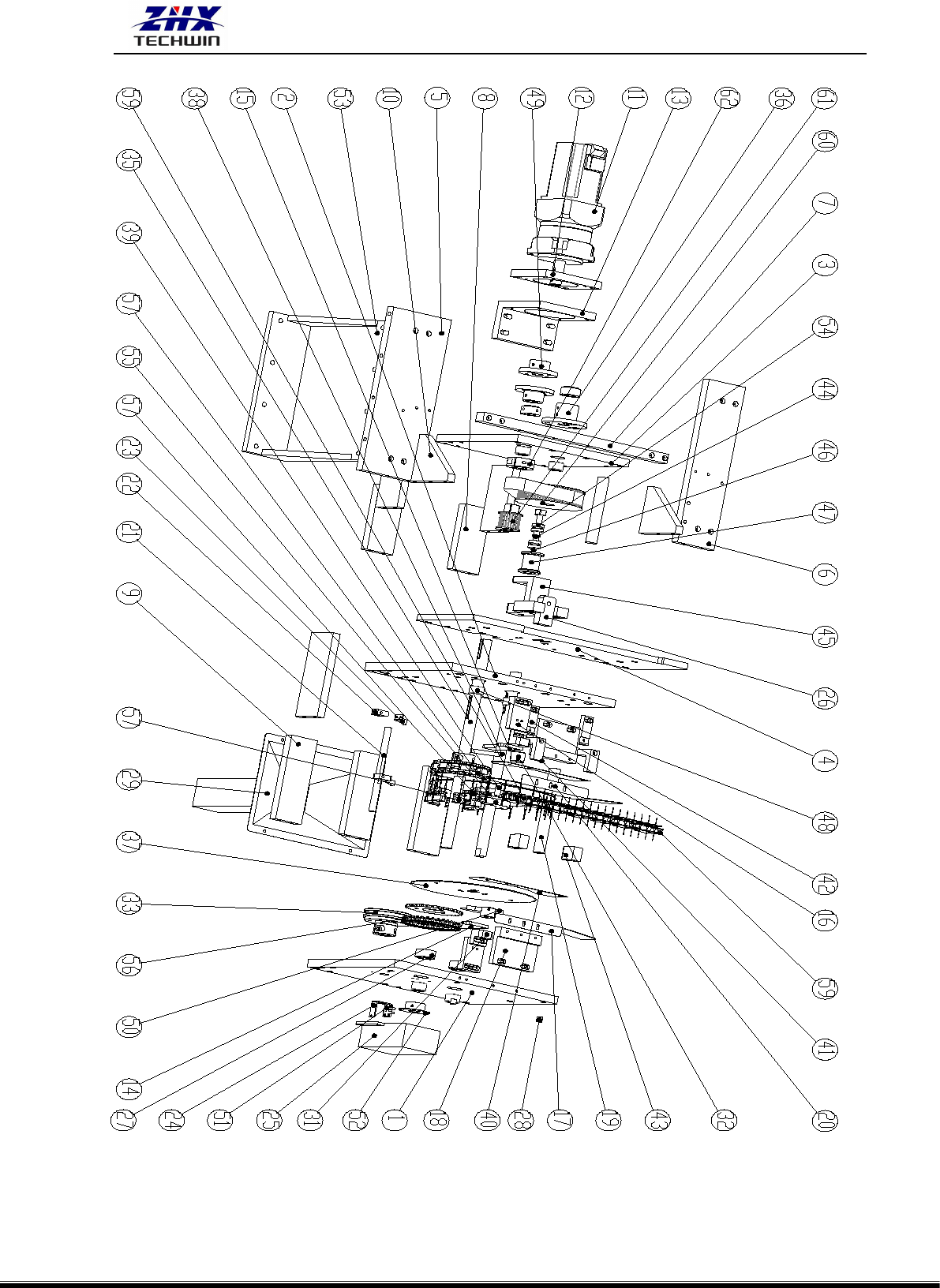

上料部分分解示意图
ZHX-A30-AS/-IN 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 91 -
上料部分配件清单
序号
零件编号
零件名称
数量
单位
备注
1
LT1D-07057
上料前板
1
个
2
LT1D-07058
上料中板
1
个
3
LT1D-07059
上料后板
1
个
4
LT1D-07041
上料横板
1
个
5
LT1D-07050
上料左固定板
1
个
6
LT1D-07045
上料右固定块
1
个
7
LT1D-07043
上料连接块
1
个
8
LT1D-07020
后板连接块
1
个
9
LT1D-07038
前板连接块
1
个
10
LT1D-07039
三角连接块
1
个
11
LS1D-08026
行星减速机
伺服电机 750W
1
个
DZ-03009
12
LT1D-07017
电机安装板
1
个
13
LT1D-07060
电机固定板
1
个
14
LT1D-07052
压料活动块
1
个
15
LT1D-07025
镜像压料活动块
1
个
16
LT1D-07051
压料固定块
2
个
17
LT1D-07040
上料导向板
1
个
18
LT1D-07016
导向板固定块
2
个
19
LT1D-07003
180 支撑棒
1
个
20
LT1D-07024
镜像上料导向板
1
个
21
LT1D-07027
拉钩固定棒
1
个
22
LT1D-07028
拉钩固定块
2
个
23
LT1D-07029
拉钩片
2
个
24
LT1D-07004
670 感应固定块
1
个
25
LT1D-07053
圆盘感应器罩
1
个
26
LT1D-07009
HTD 张紧调节块
1
个
27
LT1D-07026
卡环
4
个
28
LT1D-07014
玻璃罩限位销
2
个
29
LT1D-07033
料脚漏斗
1
个
30
LT1D-07002
140 支撑棒
1
个
31
LT1D-07034
毛笔固定块
2
个
32
LT1D-07055
毛笔旋转块
2
个
33
LT1D-07001
接料转轮
2
个
34
LT1D-07012
齿轮 SP35B32
2
个
35
LT1D-07022
接料转轴
1
个
36
LT1D-07015
大带轮固定座
1
个
37
LT1D-07067
上料圆盘
2
个
38
LT1D-07049
上料转轴
1
个
39
LT1D-07054
圆盘限位棒
1
个
40
LT1D-07061
上料圆弧压板
2
个
41
LT1D-07031
连接块 2
2
个
42
LT1D-07032
连接块 3
2
个
43
LT1D-07030
连接块 1
2
个
ZHX-A30-AS/-IN 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 92 -
44
LT1D-07005
HTD 张紧垫圈
2
个
45
LT1D-07006
HTD 张紧固定块
1
个
46
LT1D-07007
HTD 张紧连接销
1
个
47
LT1D-07008
HTD 张紧轮
1
个
48
WJ-12195
冲压外圈滚针轴承
6
个
HK202616
49
WJ-12407
连轴器
1
个
50
WJ-13256
圆杆毛笔 φ8
2
个
φ8 圆杆柄
51
DZ-02014
光电开关
2
个
EE-SX670
52
LT1D-07019
感应盘
1
个
53
LT1D-07035
排料上连接板
1
个
54
WJ-12152
轴承 61900
4
个
φ22*φ10*6
55
LT1D-07013
40B-32 链轮
1
个
56
WJ-19019
链条
2
条
57
弹性链夹组件
-
－
个
58
二极管
－
－
个
59
WJ-19020
链条
2
条
60
LT1D-07062
（大）高扭矩同步轮
1
个
61
LT1D-07063
（小）高扭矩同步轮
1
个
62
LT1D-07064
抱箍
1
个
63
LT1D-07065
送料链片
130
个
20 站：130/40 站：210
64
WJ-12241
圆弧同步带
1
个

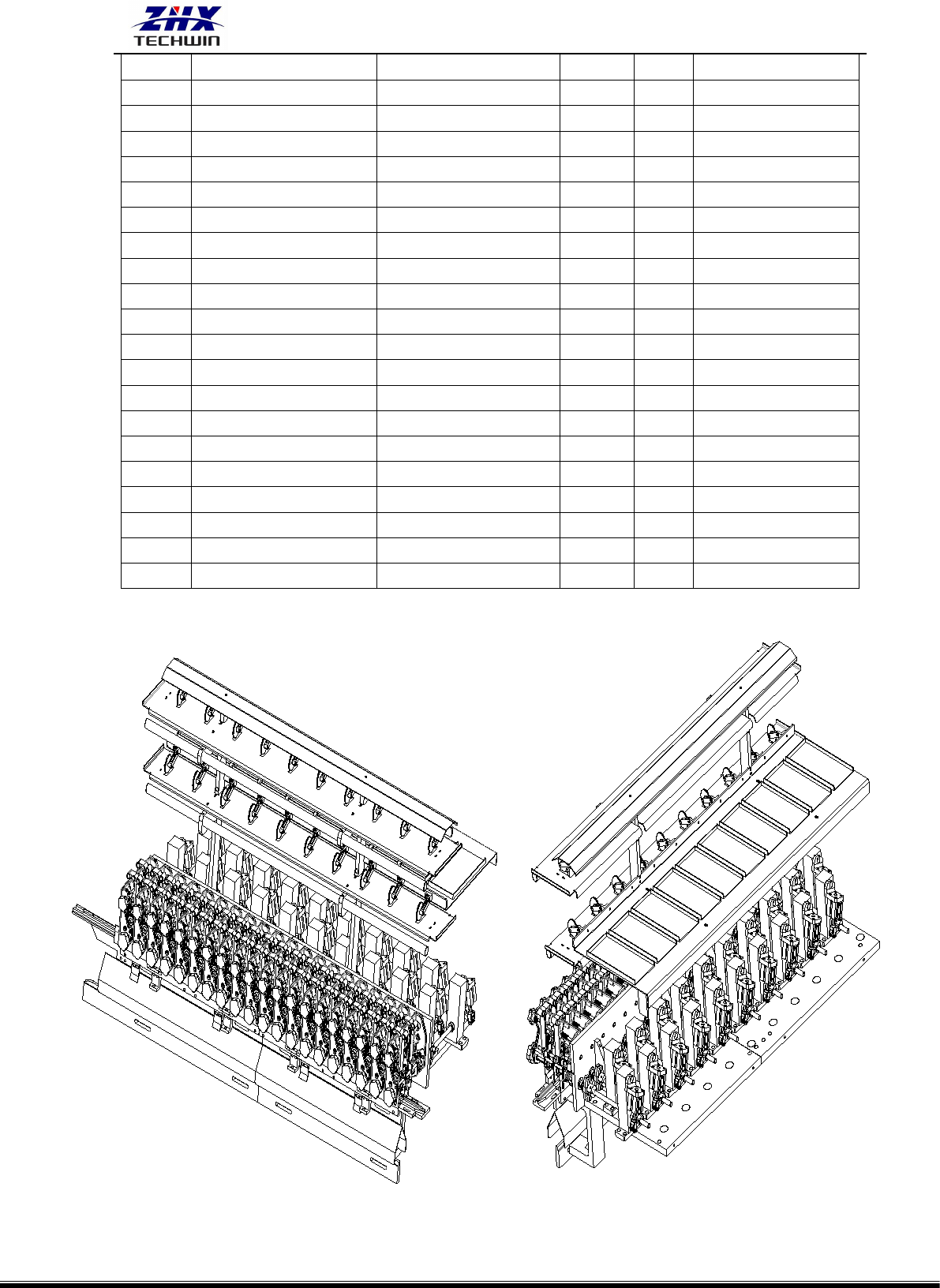

排料部分示意图
