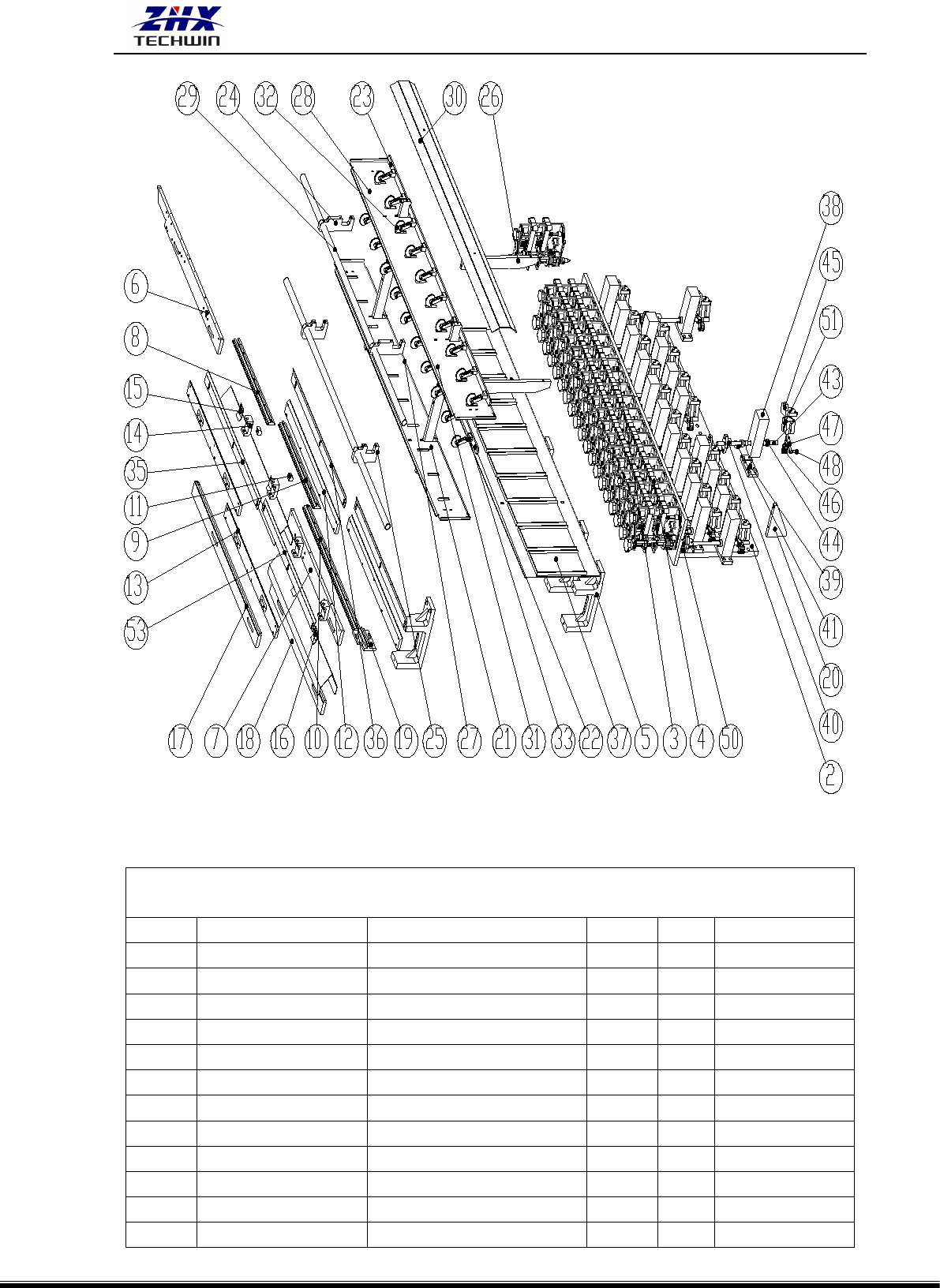

排料部分分解示意图
排料部分分解图清单
序号
零件编号
零件名称
数量
单位
备注
1
LT1D-14001
站位正面板 A
2
个
2
LT1D-14002
站位正面板 B
2
个
3
PL1D-01002
站位侧面板
2
个
4
PL1D-01003
站位侧面板(右孔）
2
个
5
PL1D-07001
链条轨道支架 1
4
个
6
PL1D-07002
头部铝导轨
1
个
7
PL1D-07003
铝导轨
1
个
8
PL1D-07004
赛钢导轨第 1 条
1
个
9
PL1D-07005
赛钢导轨第 2 条
1
个
10
PL1D-07006
赛钢导轨第 3 条
1
个
11
PL1D-07016
铝条挡掉料块垫块 1
4
个
12
PL1D-07008
内铝条挡掉料块
2
个
ZHX-A30-AS/-IN 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 94 -
13
PL1D-07007
外铝条挡掉料块
2
个
14
PL1D-07018
铝条挡掉料块支架
4
个
15
PL1D-10019
人型链条盖板 1
1
个
16
PL1D-10020
人型链条盖 2
1
个
17
PL1D-07011
头部链条下面木导轨
1
个
18
PL1D-07012
链条下的木导轨
1
个
19
PL1D-07026
尾部导轨
1
个
20
PL1D-01010
直角固定座
4
个
21
LT1D-14010
铝条 2
2
个
22
LT1D-14011
压料固定座 4
1
个
23
LT1D-14012
压料固定座 5
1
个
24
LT1D-14014
钢管支撑 1
2
个
25
LT1D-14005
钢管支撑 2
2
个
26
PL1D-02001
铝条 1
2
个
27
LT1D-14009
过料板 1
1
个
28
LT1D-14013
过料板 2
1
个
29
PL1D-02007
过料管
2
个
30
PL1D-10031
送料板
1
个
31
LT1D-14006
压料固定座 2
1
个
32
LT1D-14007
压料固定座 3
1
个
33
LT1D-14008
压料固定座
20
个
34
LT1D-14018
压料固定销
20
个
35
LT1D-14037
S 型不锈钢导轨挡板 1
1
个
36
LT1D-14038
S 型不锈钢导轨挡板 2
1
个
37
PL1D-10032
上后面放料铁板
1
个
38
LT1D-14003
汽缸固定座
20
个
39
LT1D-14004
固定座板
20
个
40
LT1D-14016
站位连轴器 1
20
个
41
LT1D-14017
压紧块
20
个
42
PL1D-09034(共用）
长胶套 9.525
20
个
43
PL1D-08005
长汽缸轴
10
个
44
PL1D-08009
气缸轴抱箍
40
个
45
PL1D-08010
气缸安装座
20
个
46
PL1D-08013
气缸连接头
20
个
47
PL1D-08012
气缸连杆
20
个
48
PL1D-08014
气缸连杆销
20
个
49
PL1D-08004
短汽缸轴
10
个
50
PL1D-08007
站位连轴器 2
20
个
51
QD-10210
气缸 SDA20X15
20
个
52
WJ-12132
轴承 RC-061008
20
个
53
PL1D-02008
S 型不锈钢导轨挡板
1
个
54
排料站位组装
20
个
ZHX-A30-AS/-IN 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 95 -

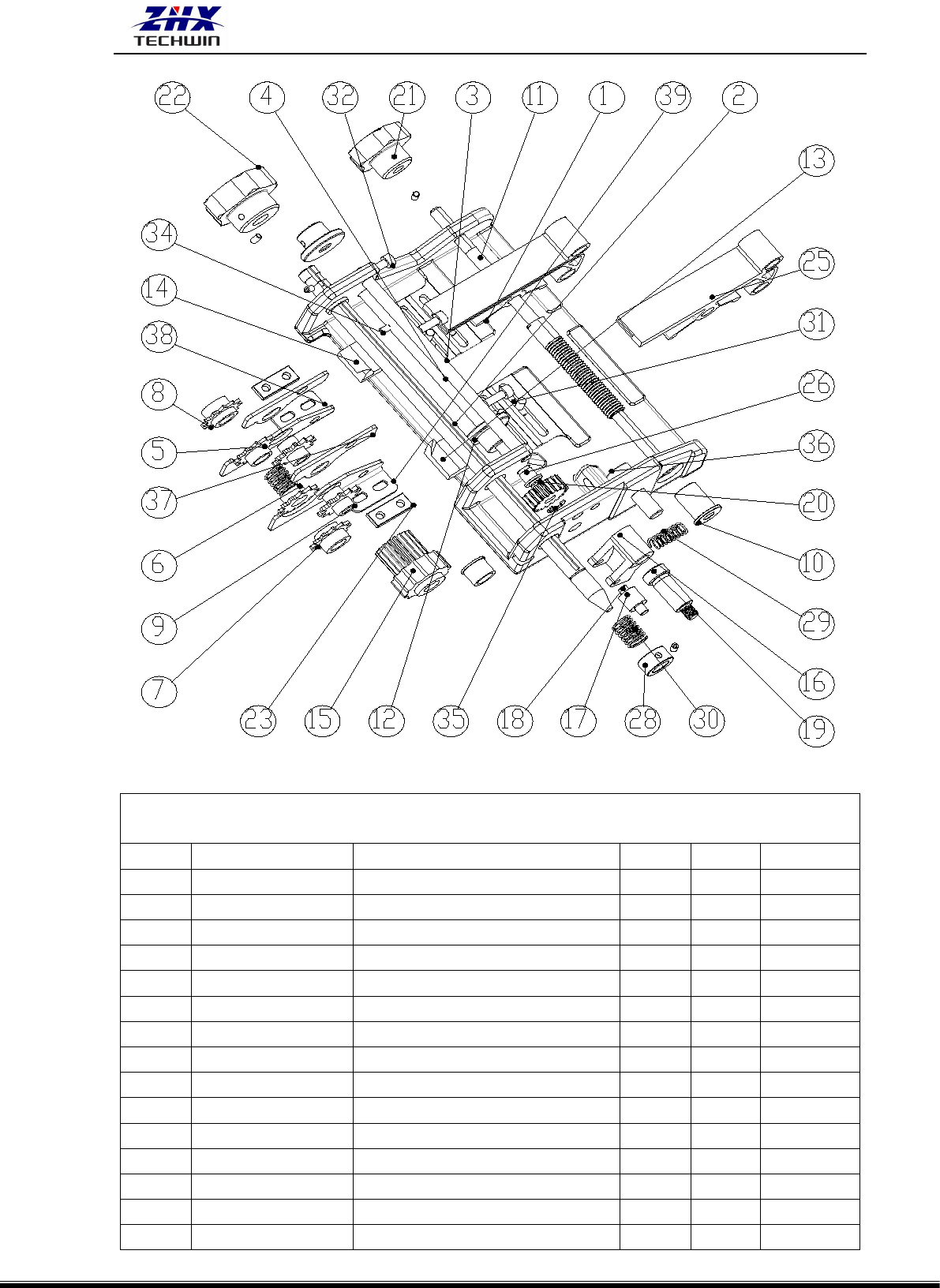

站位分解示意图
站位零件清单
序号
零件编号
零件名称
数量
单位
备注
1
PL1D-09001
站头本体
1
个
2
PL1D-09022
站头主驱动杆（9.525）
1
个
3
PL1D-09024
前面不锈钢片弯轨支杆 6.35
1
个
4
PL1D-09025
站头从动杆(6.35)
1
个
5
PL1D-09005
站头内侧导轨齿轮
1
个
6
PL1D-09004
站头外侧导轨齿轮
1
个
7
PL1D-09006
内侧齿轮切刀
1
个
8
PL1D-09007
外侧齿轮切刀
1
个
9
PL1D-09003
站头元件齿轮
1
个
10
PL1D-09026
带凸缘的轴套
1
个
11
PL1D-09023
正反螺牙杆
1
个
12
PL1D-09002
下料平行轮
2
个
13
PL1D-09011
站头内侧切刀
1
个
14
PL1D-09010
站头外侧切刀
1
个
15
PL1D-09008
主驱动齿轮
1
个
