ZHX-A30-AS/-IN 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 95 -
站位分解示意图
站位零件清单
序号
零件编号
零件名称
数量
单位
备注
1
PL1D-09001
站头本体
1
个
2
PL1D-09022
站头主驱动杆（9.525）
1
个
3
PL1D-09024
前面不锈钢片弯轨支杆 6.35
1
个
4
PL1D-09025
站头从动杆(6.35)
1
个
5
PL1D-09005
站头内侧导轨齿轮
1
个
6
PL1D-09004
站头外侧导轨齿轮
1
个
7
PL1D-09006
内侧齿轮切刀
1
个
8
PL1D-09007
外侧齿轮切刀
1
个
9
PL1D-09003
站头元件齿轮
1
个
10
PL1D-09026
带凸缘的轴套
1
个
11
PL1D-09023
正反螺牙杆
1
个
12
PL1D-09002
下料平行轮
2
个
13
PL1D-09011
站头内侧切刀
1
个
14
PL1D-09010
站头外侧切刀
1
个
15
PL1D-09008
主驱动齿轮
1
个
ZHX-A30-AS/-IN 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 96 -
16
PL1D-09019
制动本体
1
个
17
PL1D-09018
制动滑轮
1
个
18
PL1D-09017
制动滑轮用的 PIN
1
个
19
WJ-10704
塞打螺丝
1
个
20
PL1D-09009
被驱动齿轮
1
个
21
PL1D-09020
正反螺牙杆柄
1
个
22
PL1D-09021
站头主驱动杆柄
1
个
23
PL1D-09029
后面不锈钢弯轨锁片
1
个
24
PL1D-09030
内侧元件胶轨道
1
个
25
PL1D-09031
外侧元件胶轨道
1
个
26
PL1D-09033
塞钢套 6.35
1
个
27
PL1D-09034
长胶套 9.525
1
个
28
PL1D-09036
抱箍
1
个
29
PL1D-09037
制动弹簧
1
个
30
PL1D-09038
止出弹簧
1
个
31
WJ-11121
垫片 M4
4
个
32
WJ-10109
黑色杯头 M4X12
8
个
33
WJ-11403
机米 M3X6
2
个
34
WJ-11405
机米 M4X6
2
个
35
WJ-11303
E 型卡簧 Φ5
2
个
37
LT1D-08001
外侧导轨片
1
个
38
LT1D-08002
内侧导轨片 A
1
个
39
LT1D-08003
内侧导轨片 B
1
个

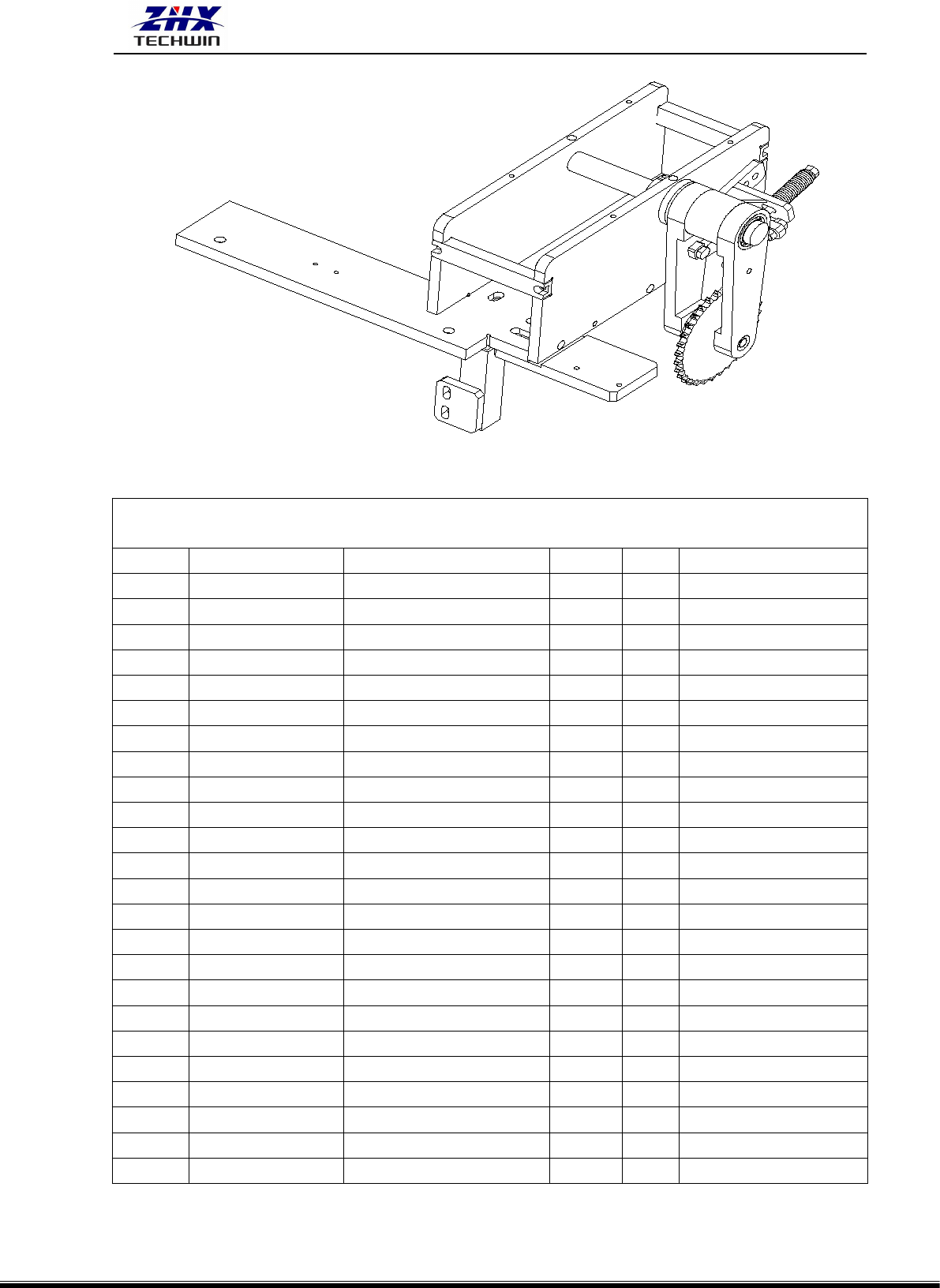

尾部链轮分解示意图
ZHX-A30-AS/-IN 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 97 -
尾部链轮示意图
尾部链轮组合图
尾部零件清单
序号
零件编号
零件名称
数量
单位
备注
1
LT1D-14020
尾部固定板 1
1
个
2
LT1D-14022
尾部安装板 1
1
个
3
LT1D-14023
尾部安装板 2
1
个
4
LT1D-14021
尾部固定板 2
1
个
5
LT1D-14024
连接块
1
个
6
LT1D-14026
轴 1
1
个
7
LT1D-14027
轴 2
1
个
8
LT1D-14030
抱箍
1
个
9
LT1D-14029
垫圈
1
个
10
LT1D-14025
链轮支臂
1
个
11
LT1D-14028
限位轴
1
个
12
LT1D-14036
尾部链轮（40B-32)
1
个
13
方键
5X36
1
个
14
WJ-12159
轴承 6001 GB 276-94
2
个
15
WJ-12161
轴承 6005 GB 276-94
2
个
16
LT1D-14031
塞打螺丝
1
个
17
LT1D-14032
张紧螺栓
1
个
18
WJ-10741
外六角螺栓
1
个
M8X100
19
LT1D-14034
张紧活动块
1
个
20
LT1D-14035
张紧固定座
1
个
21
WJ-18006
弹簧
1
个
Φ18xΦ9x50 红色
22
WJ-11115
垫片 M8
1
个
23
WJ-11212
M8 螺母
2
个
24
LT1D-14019
尾部支架
1
个
