操作手册
4-30
(6) ［取得图像识别信息］按钮
选择正常贴片的元件或者发生识别错误的图像识别元件，按下［取得图像识别信息］按钮，则取

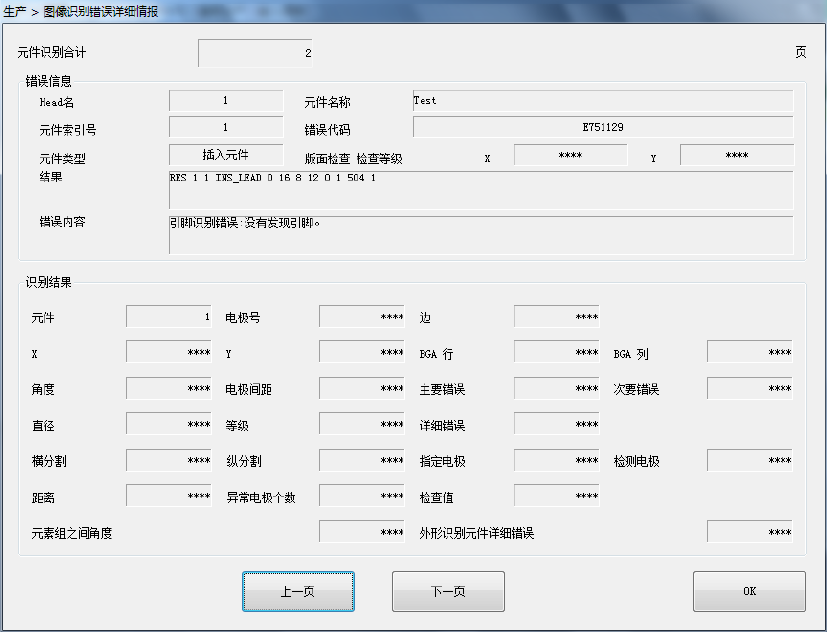

得图像识别信息，显示出图像识别错误详细情报对话框。
在对话框中，显示识别元件时的最新详细信息。对话框中各按钮的使用方法，为如下所述。
・按下［上一页］，显示前一个元件识别时的信息。
・按下［下一页］，显示现在的元件识别信息的下一个信息。
・按下［OK］，关闭图像识别错误详细情报对话框。
在显示图像识别错误详细情报对话框过程中，按下<START>按钮，则重新开始生产动作。
按下<STOP>按钮，执行生产中断动作。
操作手册
4-31
图像识别错误详细情报的内容
图像识别错误详细情报的内容为下表所示。
图像识别错误详细情报的内容
显示
内容
总元件识别次数 执行元件识别的次数
页 所显示图像识别信息的编号
贴片头名
贴片头编号
元件名
元件数据的元件名
元件编号
元件数据的索引编号
错误代码
实际的图像识别错误代码
元件种类 在元件数据中设置的元件种类
配置检查 判定级别 在元件数据中设置的配置检查的判定级别
结果 未加工的结果文字列
错误内容 对应错误代码的错误内容
集团 No
对通用视图元件，造成错误的元素集团的编号。
视图数据定义的顺序与元素集团的编号相同。
电极编号
检测的错误引脚编号(1～)
按引脚缺口指定的 To p -View 的逆时针旋转所指定的引脚编号。
有多个错误时，为最初检测出错误的引脚编号。
边
检测的错误边
(
上
/
下
/
左
/
右
)
不是叠加所显示的边而是视图数据所指定的顶视图（Top-View）的边
X
识别结果(相对于 X 方向画面中心的偏移量)
叠加的右方为正
Y
识别结果(相对于 Y 方向画面中心的偏移量)
叠加的上方为正
BGA 行
对区域阵列元件，检测出错误的球的行编号。无论视图数据叠加如何，
显示出的行编号。(叠加的从上至下由 0 开始的连续数字行编号)
有多个错误时，为最初检测出错误的球的行编号。
BGA 列
对区域阵列元件，检测出错误的球的列编号。无论视图数据叠加如何，
显示出的列编号。(叠加的从左至右由 0 开始的连续数字行编号)
有多个错误时，为最初检测出错误的球的行编号。
角度
识别结果(相对于θ方向画面中心的偏移量)
叠加的逆时针旋转方向为正
电极间距
造成引脚(球)间距错误的元件的实际引脚(球)间距。
只有检测出实际引脚(球)间距的元件才进行输出。
(0.1um 单位)
主错误
通用视图元件
(
含一部分
BGA
元件
)
的主错误代码。
副错误
通用视图元件
(
含一部分
BGA
元件
)
的副错误代码。
该副代码表示具体的内部情况。
电极直径 检测的球直径、变形的球实际球直径(0.1um 单位)
级别
为引脚弯曲错误时，是相对于引脚间距的引脚弯曲量(%)。
为球变形、球直径错误时，是相对于球直径值的变形量(%)。
(0.1%
单位
)
详细错误
通用视图元件
(
含部分
BGA
元件
)
的详细错误代码。
操作手册
4-32
显示
内容
分割 横
分割识别间距(横向)与生产程序的实际移动量不同时，输出与指定量的
差异。
分割 纵
分割识别间距
(
纵向
)
与生产程序的实际移动量不同时，输出与指定量的
差异。
指定电极 对扩展引脚连接器的元件，根据视图数据指定的引脚根数。
检测出的电极
对扩展引脚连接器的元件，能够实际识别的引脚总根数。
距离
对通用视图元件，元素集团间的距离与生产程序所指定的距离相距过大
时，输出其距离的差异。
异常引脚数 实际检测出的引脚总根数
检查值 測定検査値
元素集团角度 检测的角度错误时的角度差异。
外形识别元件详细错误
显示外形识别元件错误信息的
5
位文字列。
XXYYY 的 XX 表示发生错误的位置，YYY 表示发生错误的原因。
