操作手册
3-22

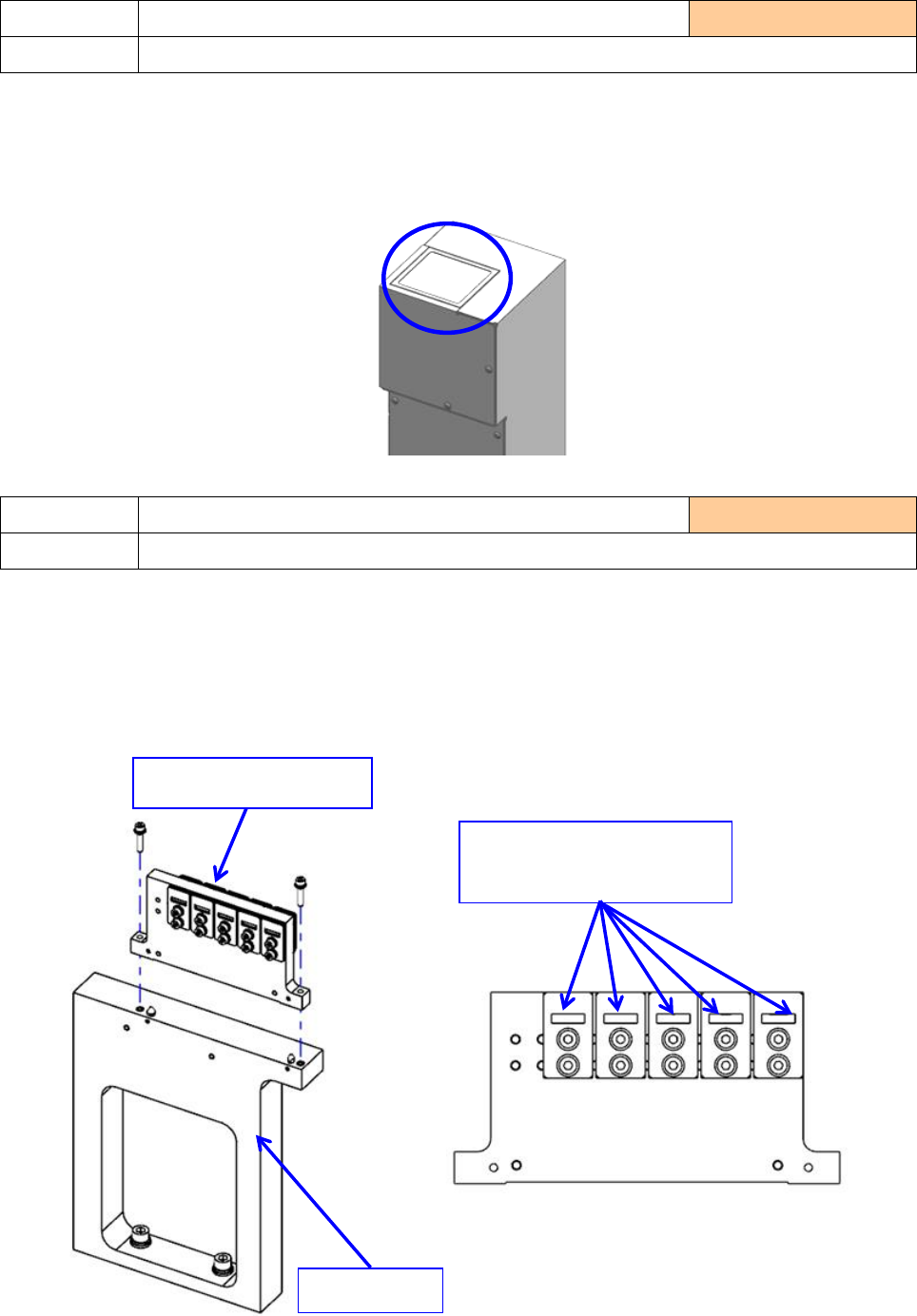

6) 请确认 3D 传感器上部的盖罩玻璃。
7) 如果有碎屑、灰尘时，请用不织纸轻拭清扫干净。
8) 有油、手印类沾污时，请用少量酒精和不织纸擦拭干净。
1) 请如图所示从工具基座上取下管脚矫正单元。
2) 请确认管脚矫正单元的矫正工具部分，除去异物等。
请不要取下矫正工具本体，用气枪等进行清扫。
3) 清扫后，请将管脚矫正单元安装在工具基座上。
请注意避免朝向错误，否则将无法组装。
检查项目
3-2-14 3D 传感器盖罩玻璃
实施频度 ：每天
检查内容 清扫 3D 传感器的盖罩玻璃
检查项目
3-2-15
管脚矫正单元
实施频度 ：每月
检查内容 清扫矫正工具
工具基座
矫正工具
※请不要取下
管脚矫正单元
操作手册
3-23

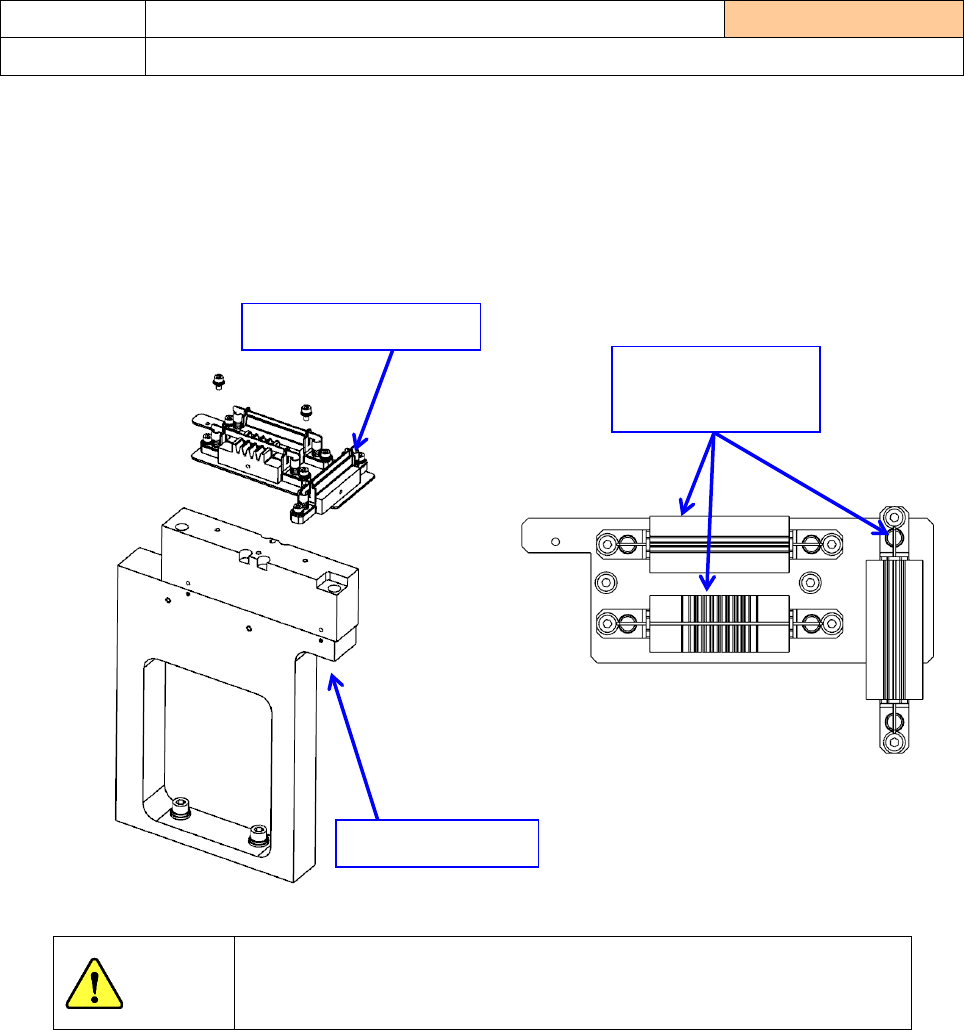

4) 请如图所示从治具块上取下引脚矫正单元。
5) 请确认引脚矫正单元的矫正治具部分，除去异物等。
请不要取下矫正治具本体，用气枪等进行清扫。
6) 清扫后，请将引脚矫正单元安装在治具块上。请注意避免组装朝向错误，否则无法矫
正。
注意
请勿取下矫正治具。
检查项目 3-2-16 多针引脚矫正单元 实施频度 ：每月
检查内容
清扫矫正治具
矫正治具
※请勿取下
多针引脚矫正单元
治具块
操作手册
3-24
3-3 注油

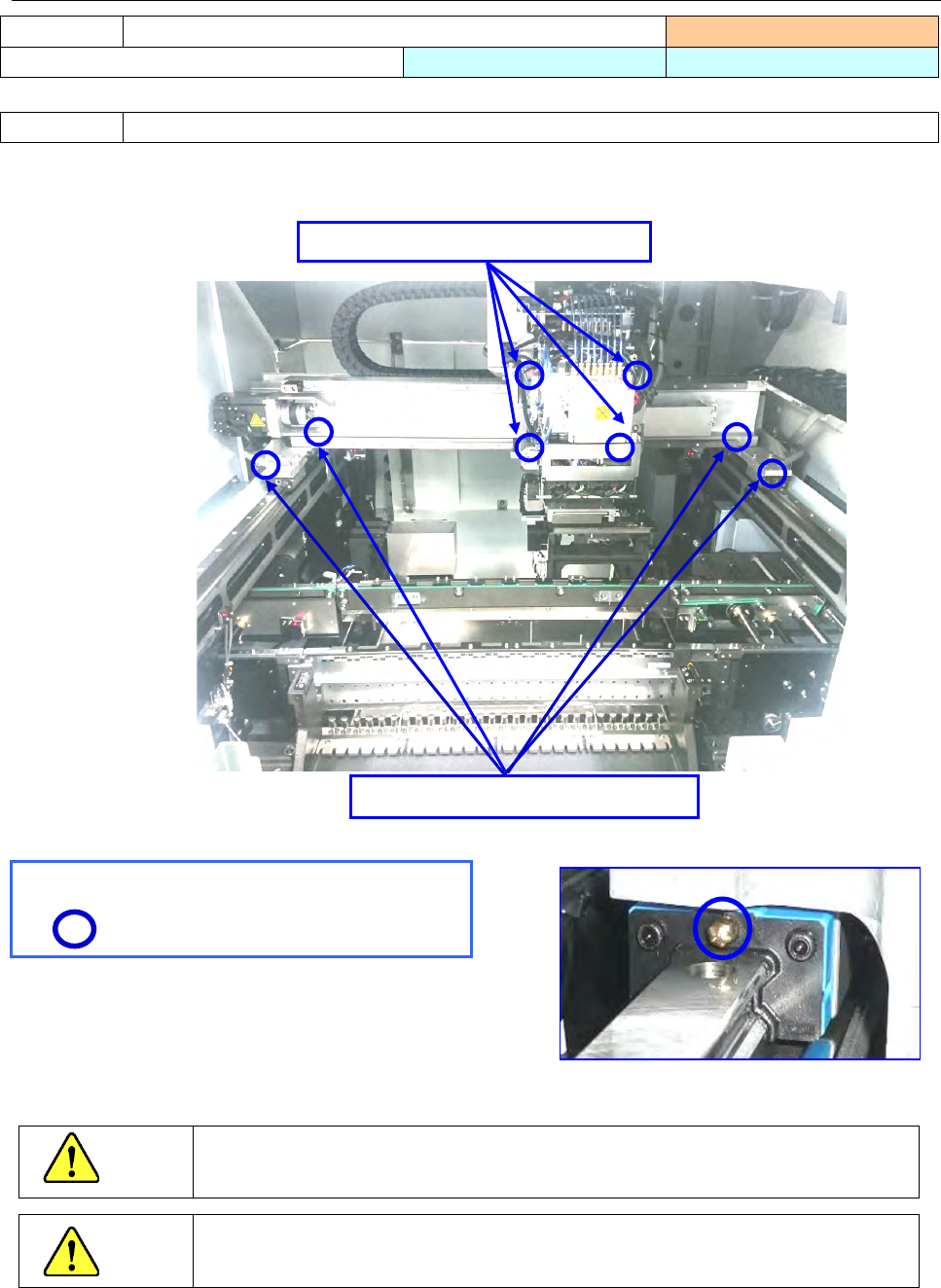

1) 用注油枪从 XY 轴直动单元的润滑油注油孔注入润滑油。
使用润滑脂枪/注油嘴
40127626 GREASE_GUN
40127627 GREASE_GUN_NOZZLE
※ 于注油嘴，请把上述润滑脂枪上标准配备的注油嘴更换为
40127627 GREASE_GUN_NOZZLE 后使用。
危险
为防止突然起动造成事故，请切断电源后，再进行维护作业。
注意
LM 导轨和滚珠丝杠的润滑油是不同的。请不要混合使用。
注油项目
3-3-1
XY 轴直动单元 实施频度 ：每 6 个月
使用工具 ：注油枪
使用润滑油 ：6459 润滑油 N
注油位置 XY 轴直动单元
X 轴直动单元轨道 上下左右 4 处
Y 轴直动单元轨道 上下前后 4 处
※注油位置
圆圈部位
LM
导轨 润滑油注油孔
