操作手册 3- 27 1) 在「 滚珠丝杠 ①」的轨道上 薄薄地 涂上一层润滑 油 (CG2 润滑油 ) 。 在「 花键轴 ②」上 薄薄地 涂上 一层润滑 油 (CG2 润滑油 ) 。 上下活动 Z 轴，使润滑 油 分布均匀后 ，把多余的 润滑油擦干净， 防止飞散。 注意 除 CG2 润滑油 以外， 请勿使用 其他 的润滑油涂 抹。 混合不同的润滑 油，可能使润滑 油分解滴落。 注油项目 3-3- 6 滚珠丝杠和花键轴 实施频度 ： 2…
操作手册
3-26

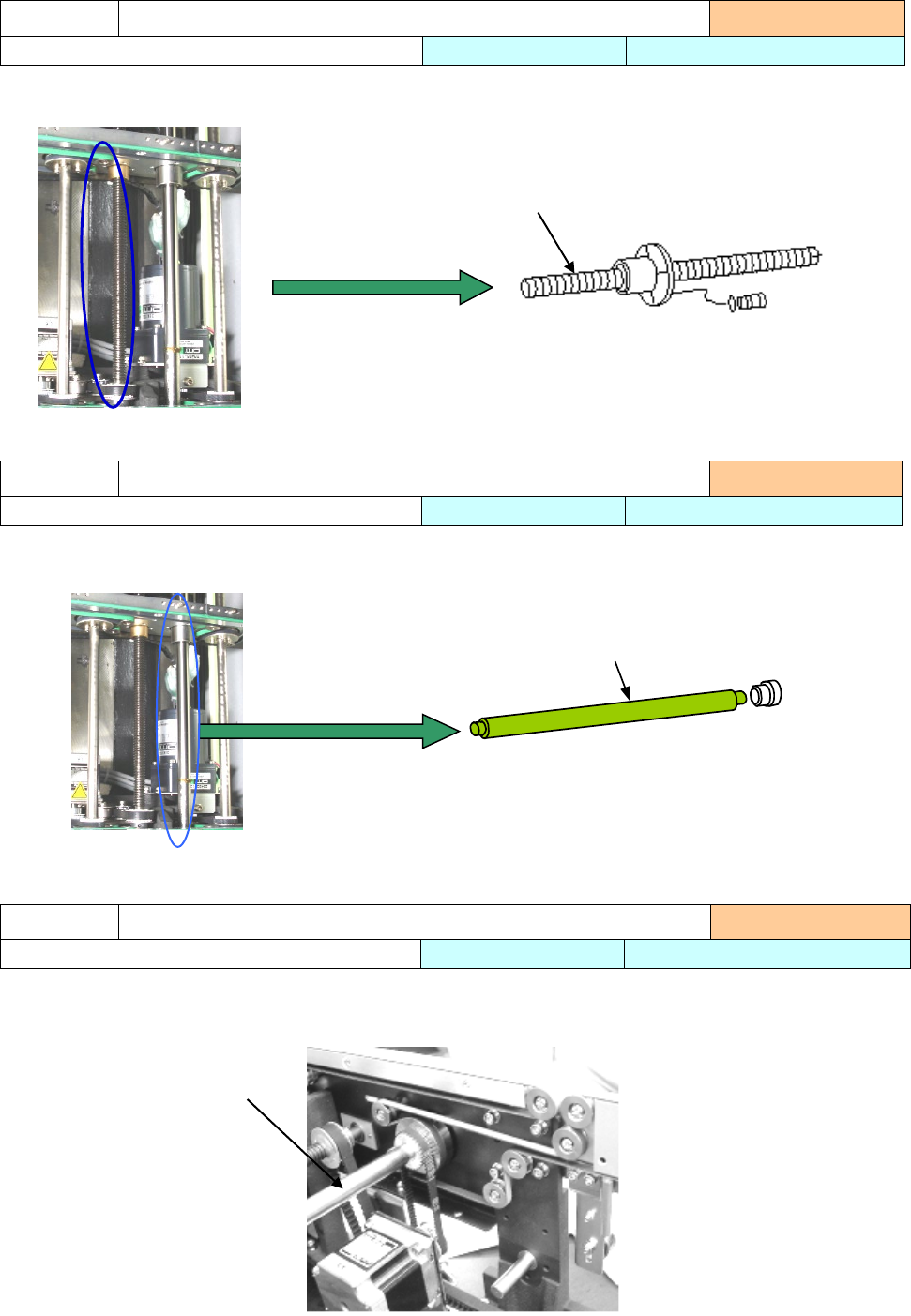

1） 螺旋轴 左右各 1 根
，共 2 根
1) 导轴 左右各 2 根，共 4 根
请在①处全面涂上润滑油。
１）驱动轴
左 1 根，右 2 根，共 3 根
请在①处全面涂抹润滑油。
注油项目
3-3-3 传送螺旋轴
实施频度 ：每月
使用工具 ：毛刷 使用润滑油 ： 6459 润滑油 N
注油项目
3-3-4 传送导轴
实施频度 ：每月
使用工具 ：毛刷 使用润滑油 ： 6459 润滑油 N
注油项目
3-3-5 驱动轴
实施频度 ：每月
使用工具 ：毛刷 使用润滑油：6459 润滑油 N
请在①处全面涂上润滑油。
①
①
①
操作手册
3-27
1) 在「滚珠丝杠①」的轨道上薄薄地涂上一层润滑油(CG2 润滑油)。
在「花键轴②」上薄薄地涂上一层润滑油(CG2 润滑油)。
上下活动 Z 轴，使润滑油分布均匀后，把多余的润滑油擦干净，防止飞散。
注意
除 CG2 润滑油以外，请勿使用其他的润滑油涂抹。
混合不同的润滑油，可能使润滑油分解滴落。
注油项目
3-3-6 滚珠丝杠和花键轴
实施频度 ：2 个月
使用工具 ：毛刷 使用润滑油 ：CG2
4
吸嘴
Head

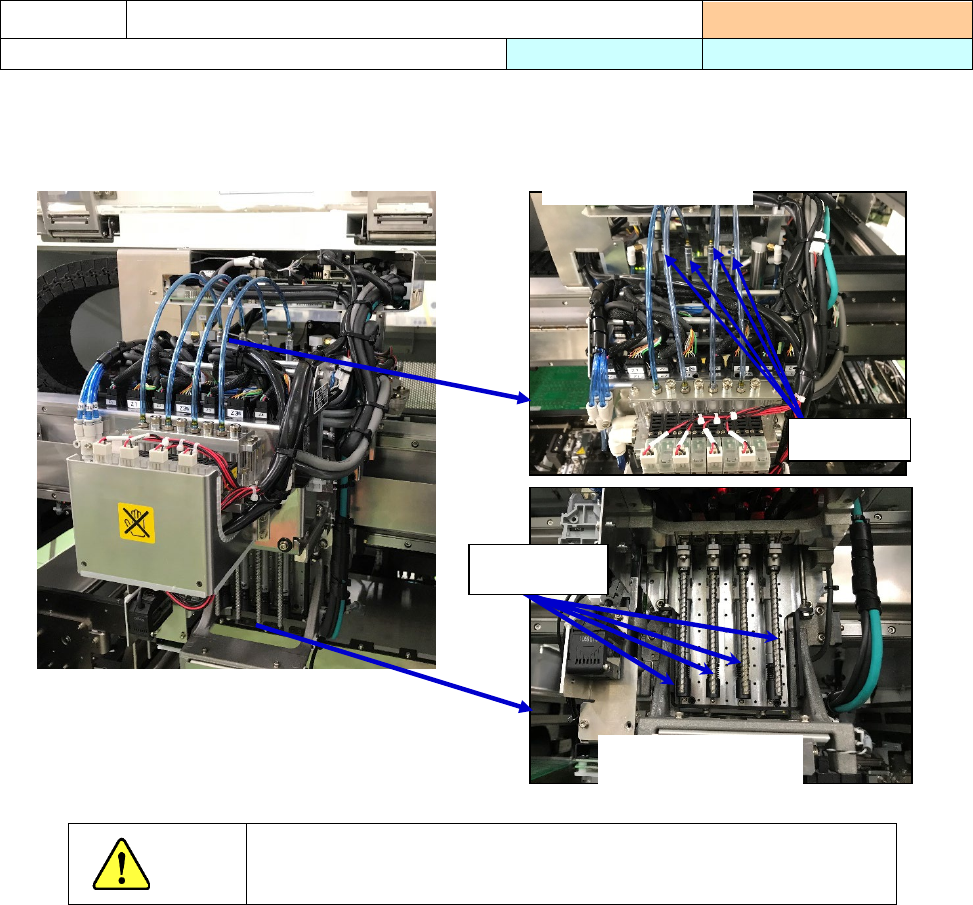

从上面看 Head 的图
花键轴②
滚珠丝杠①
从下面看 Head 的图
操作手册
3-28
1） 在「台架定位销」和「导轨轴」涂上润滑油。
2） 在「台架定位销」的接收侧（贴片机侧）也涂上润滑油。
1） 在「台架定位销」和「O 环」涂上润滑油。
注油项目
3-3-7 统一更换台车
实施频度 ： 2 个月
使用工具 ： 毛刷 使用润滑油：6459 润滑油 N
注油项目
3-3-8 台架升降机
实施频度 ： 2 个月
使用工具 ： 毛刷 使用润滑油：6459 润滑油 N
台架升降机 L 台架升降机 R
O 环
台架定位销（两侧 2 处）
台架定位销（两侧 2 处）
导轨轴（两侧 4 处）
