操作手册
3-30
3-4 消耗品列表
No 件号 品名 个数 单元
寿命
更换
日
期
备 注
(时间/数量) (年)
1
E3052729000
FILTER
8
HEAD
3,500 h
0.5
2
40001339
NOZZLE ASSEMBLY 501
1
HEAD
3,000 Million times
0.9
3
40001340
NOZZLE ASSEMBLY 502
1
HEAD
3,000 Million times
0.9
40001344 NOZZLE ASSEMBLY 506 1 HEAD 750 Million times 1
40001345 NOZZLE ASSEMBLY 507 1 HEAD 750 Million times 1
4 40044239 NOZZLE ASSEMBLY 508C 1 HEAD 750 Million times 1
5
E2233725000
STOPPER CHIP
1
CARRY
13,200 h
*
Stopper (
※根据基板材质
)
6 40107793 CONVEYOR_BELT_R 3 or 4 CARRY 33 Million times 1
FRONT
：
L/R
侧、
REAR
：
R 侧，共 3 个。
（MC RevB 之前）
L 侧 R 侧（FRONT 和
REAR 通 用 ）， 共 4 个
（
MC RevB
以后）
7 40107791 CONVEYOR_BELT_C 2 CARRY 33 Million times 1
CENTER 用
8 40092060
CONVEYOR_BELT_IN_OU
T_XL
1 CARRY 33 Million times 1
REAR：L 侧
（在 MC RevB 之前）
9
40027147
SILICON SHEET
80
FCS
1
-
10
40027235
TRAYSEE
1
FCS
-
-
有明显沾污或用尽时更换
11 40128134 ADHESIVE_SHEET 48 FCS 1 -
12 40218794 FILTER 1 HEAD 3,500 h 0.5
Head
电磁阀专用
大气开放用过滤器
13
40250917
CHECK_VALVE
1
EJECTOR
-
-
发现真空压力低下时更换
3-5 推荐定期更换部件
除消耗品之外，因磨损、老化等原因，必须定期更换的零部件列表如下。
不论本表标示与否，所有“气”相关机器，凡是气中混入油、水分时，必须进行更换。
更换方法，请询问本公司售后服务部门或代理店。
No
件号
品 名
个数
部位
更换标准
(年)
备 注
1 PF901010000 过滤器零件 1 盖（罩） 1 前后的压力差 0.1MPa
2 PF901006000 过滤器零件 B 1 盖（罩） 1 前后的压力差 0.1MPa
3 EZ175664711
BATTERY PACK
(BS06A-H24/2.5L)
1 电气部分 3
1 年＝6,600 小时 （22 小时/1 天×300 天/年）
3-6 使用润滑油、油
No
件号
品 名
容量
备注
1
MDFRX1001L0
DEFRIX OIL NO1
800 ml
2 40032449 6459 GREASE N 400 g 使用注油枪
3
40127626
GREASE_GUN
4 40127627 GREASE_GUN_NOZZLE
5
40046643
CG2 GREASE
2.5 mg
注射器型
6 40094361 NSL GREASE 80 g 使用手持油泵
7
40098975
NSK_HGP
装入小型伸缩容器的单按式安装型
8 40106055 FLEXIBLE NOZZLE 可装入 No.6 注油枪的 XY 滚珠丝杠用
9
EZ764002555
AFF＋400
400 g
10 40013640 JUKI GREASE B 10 g 弯脚固定单元
操作手册
4-1
第4章 生产时的错误处理/暂停
本节就生产中发生错误时的处理，以及暂停后的处理进行说明。

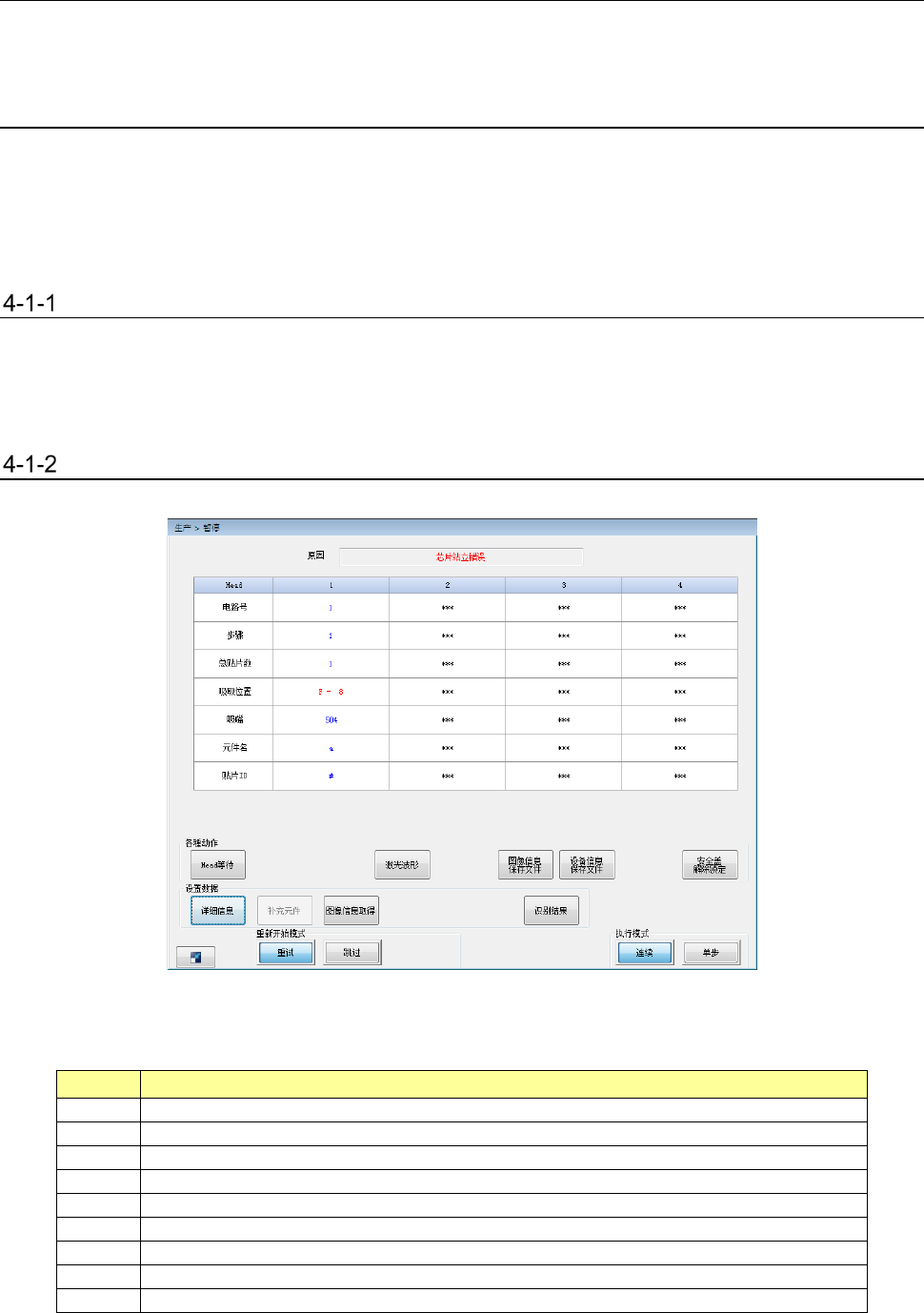

4-1 发生错误
勾选操作选项的［发生错误时暂停］后，对象发生错误时，会暂停生产，并显示暂停画面。
这时，重试列表里显示的错误为暂停的对象。
生产过程中发生的错误以及暂停时的内容详述如下。
发生时的概要
出现错误或暂停时，会显示错误或暂停画面。
按<START>按钮：继续开始生产。
按<STOP>按钮：在其它站点暂停后，显示中断的询问画面，之后转换到中断动作。
显示
(1) 原因
显示的暂停原因，列表如下。
No.
原因
1
不暂停
2
STEP 生产
3
按<STOP>开关，用户要求
4
安全盖（安全罩）打开
5
供料器台架下降
6
检测到传送带浮动
7
气压下降
8
标记识别错误
9
无元件
操作手册
4-2
10
元件保护
11
重试列表
12
选项关联
13
其他生产错误
14
芯片站立错误
15
激光识别错误
16
搬送错误
17
激光头弄脏
18
标记未示教
19
继续生产执行前贴片跟踪
20
按循环键暂停
21
停止重新开始
22
供料器台架下降
23
方向判断
24
插入可能元件判定范围外(异元件)
25
插入异常检测错误
26
管脚长度不同(元件用尽)
27
引脚矫正失败
28
拼接元件检测错误
29
拼接检测超时
(2) 生产操作
显示当前的生产动作项目。
项目
内容
Head
显示项目的
Head
号。
电路号 显示 Head 吸取贴片的元件的电路号。
步骤
显示
Head
吸取贴片的元件的「贴片数据」号。
总贴片数
显示已贴片到基板的元件数量。
吸取位置
显示
Head
所吸取的元件位置。
吸嘴
显示
Head
上安装的吸嘴号。
元件名
显示
Head
吸取的元件名。
贴片
ID
显示
Head
吸取的元件的贴片
ID
。
(3) 重新开始模式
指定从暂停状态转入重新开始生产的方法。
项目
内容
重试
对发生错误的元件重新进行吸取贴片。对于显示暂停站点的元件用完的供应装
置，自动进行补满。
跳过
跳过发生错误元件的贴片。
(4) 执行模式
选择是连续进行生产，还是在每一个步骤停止。
项目
内容
连续
生产不间断地连续运行，直至终止或者中断。
单步
按照移动的节点暂停。然后按
<START>
按钮重新开始生产。
