操作手册
4-17
使用插入异常检测时

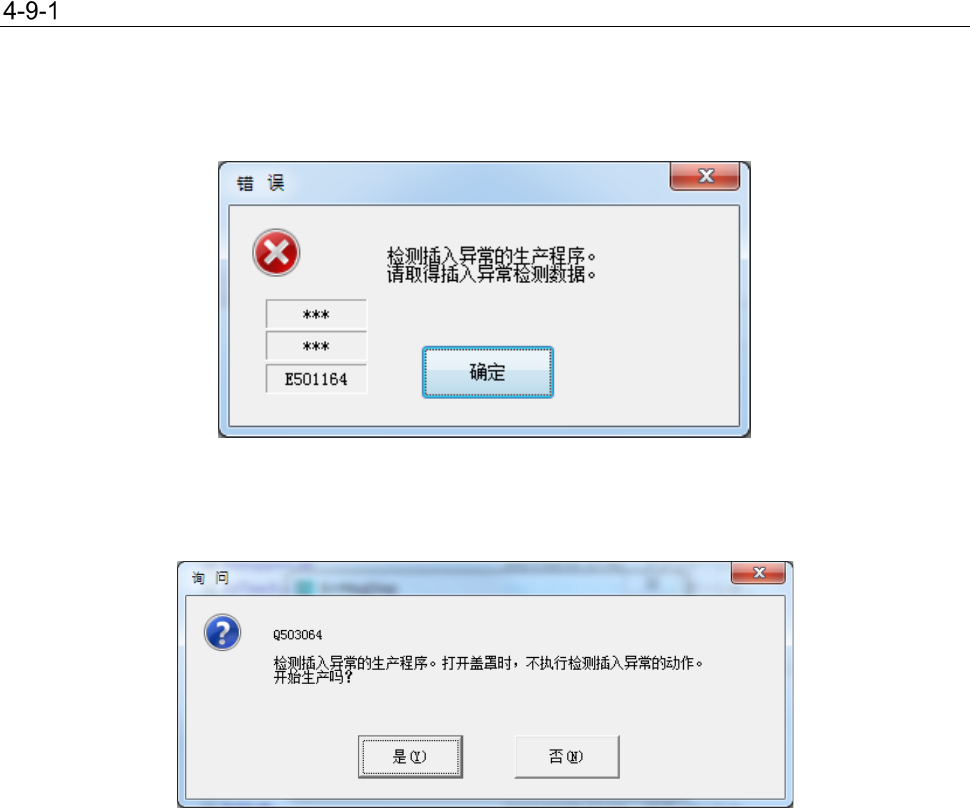

如果在元件数据中，设定为使用元件插入异常检测，而在未取得插入异常检测数据的状态下就开始生
产时，显示以下的提示信息无法开始生产。
此时，请按下“OK”关闭提示信息，之后从程序编辑或者从数据变更取得插入异常检测数据。
取得插入异常检测数据之后，显示以下的提示信息。请在关闭安全盖罩后，关闭提示信息并重新开始
生产。在盖罩打开的状态下开始生产时，轴的速度变为低速，无法正确检测插入异常。
操作手册
4-18
4-10 循环停止
按下主菜单的循环停止开始按钮，在简易显示阅览器中显示循环停止图标时，即进入循环停止模式。
循环停止模式是指，生产中在基板贴片结束时，搬出基板，结束生产。此种方式，视为正常的结束生
产。
在循环停止模式中，再次按停止循环按钮时，循环停止模式即被解除。
在循环停止模式中结束生产的时间点，可在操作选项的「生产／动作」的［循环停止时的动作］中指
定。
项目
内容
不搬出基板
对所有贴片元件进行贴片后，不进行基板搬送，暂停生产。
搬出所有在制基板
继续生产搬出基板，直至搬出全部正在制作的基板，结束生产。
4-11 带回元件发生错误
元件贴片后，通过激光在吸取位置移动中检查吸嘴前端部，确认是否带回元件。
发现带回元件时，有可能发生误贴片，所以显示错误提示信息并停止生产。
按下 OK，则生产动作结束。发生错误后，请确认在吸嘴前端是否附着有元件。
之后，请一并确认使用的吸嘴是否有磁化，或吸嘴前端是否附着有焊锡，吸嘴前端的橡胶是否发生了
溶解。
操作手册
4-19
4-12 引脚（管脚）的长度不同(元件用尽)

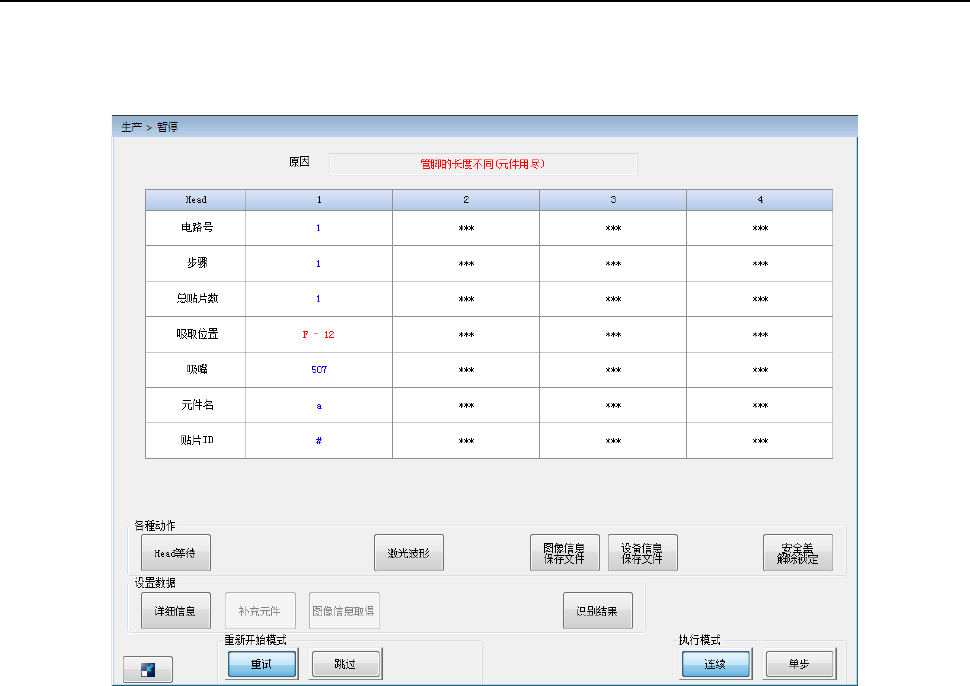

在操作选项 – 生产 – 暂停中勾选了「 发生错误时暂停」时，如果发生生产中引脚长度不同(元件用
尽)的情况，则停止生产并显示暂停画面。
元件种类为插入元件的 INS 电解电容器时，其激光高度为距元件的引脚下面 1mm。误将元件高度设
定的过大时，激光高度会无法照射到引脚位置。
在该状态下生产动作吸取元件，吸取元件后确认元件时尽管并未吸取元件，如果确认吸嘴前端有无元
件，则成为判断为有元件的状态。
成为该状态时，显示本错误。
发生本错误时，元件高度比实际元件设定的更大。请将元件高度设定为正确值。
