100 | 第 4 章 3D Inspector TM 版本 1.2 K OH Y OUNG T ECHNOLOGY I NC . 4.3.3. “ PCB T EACHING T OOL ”（ PCB 识教工具） 4.3.3.1. “ Multi V endor ”（多个供应商）对话框 图 4 ‐ 14. “ Multi V endor ”（多个供应商 ）对话框 为选定的 PCB 设置多个供应商位置…
程序员手册 | 99
“Set Position”（设置位置）
指定光标位置。
“ADD Fiducial”（增加基准点）
增加基准点。
“PCB Jog”（PCB 方向盘） 移动 PCB。
“XY Jog”（XY 方向盘）
移动屏幕
100 | 第 4 章 3D Inspector
TM
版本 1.2
KOH YOUNG TECHNOLOGY INC.
4.3.3. “PCB TEACHING TOOL”（PCB 识教工具）
4.3.3.1. “Multi Vendor”（多个供应商）对话框

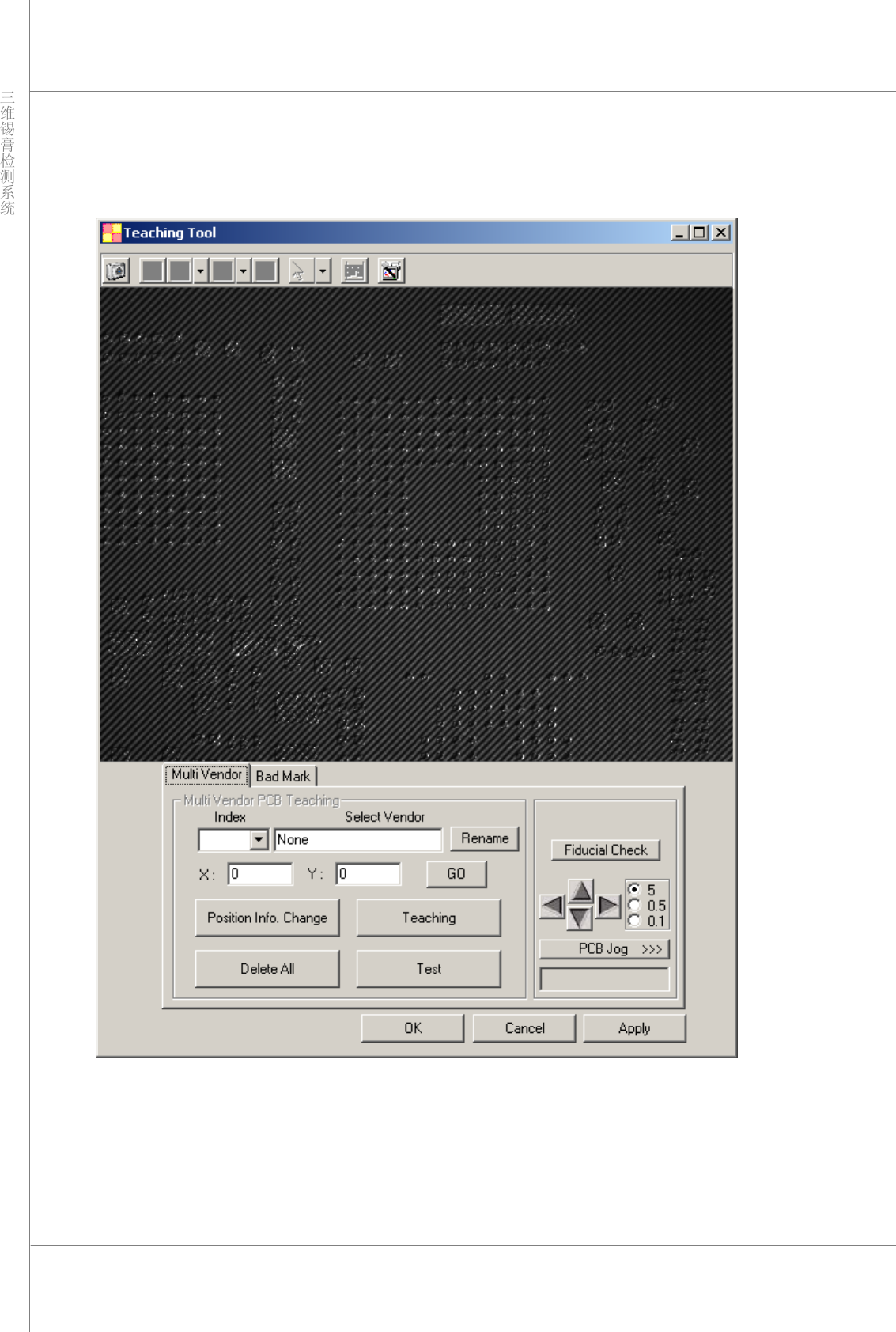

图 4‐14. “Multi Vendor”（多个供应商）对话框
为选定的 PCB 设置多个供应商位置。如果是多个供应商或存在坏标记，要检测的 FOV 数会增加，
检测时间可能会延长。
程序员手册 | 101
项目 说明
“Test”（测试） 测试输入的“Index”（指数）和“Select Vendor”（选择供应商）。
X、Y、“GO”（执行） 移动到输入的 X，Y 坐标位置。
“Position Info. Change”
（位置信息变更）
更改位置信息。
“Teaching”（识教） 设置 PCB 输入信息。
“Delete All”（全部删除） 删除 Job 文件中保存的所有 BBT 信息。
“Test”（测试） 测试区分 BBT 的区域。
