1. 3D INSPECTOR™ 简介

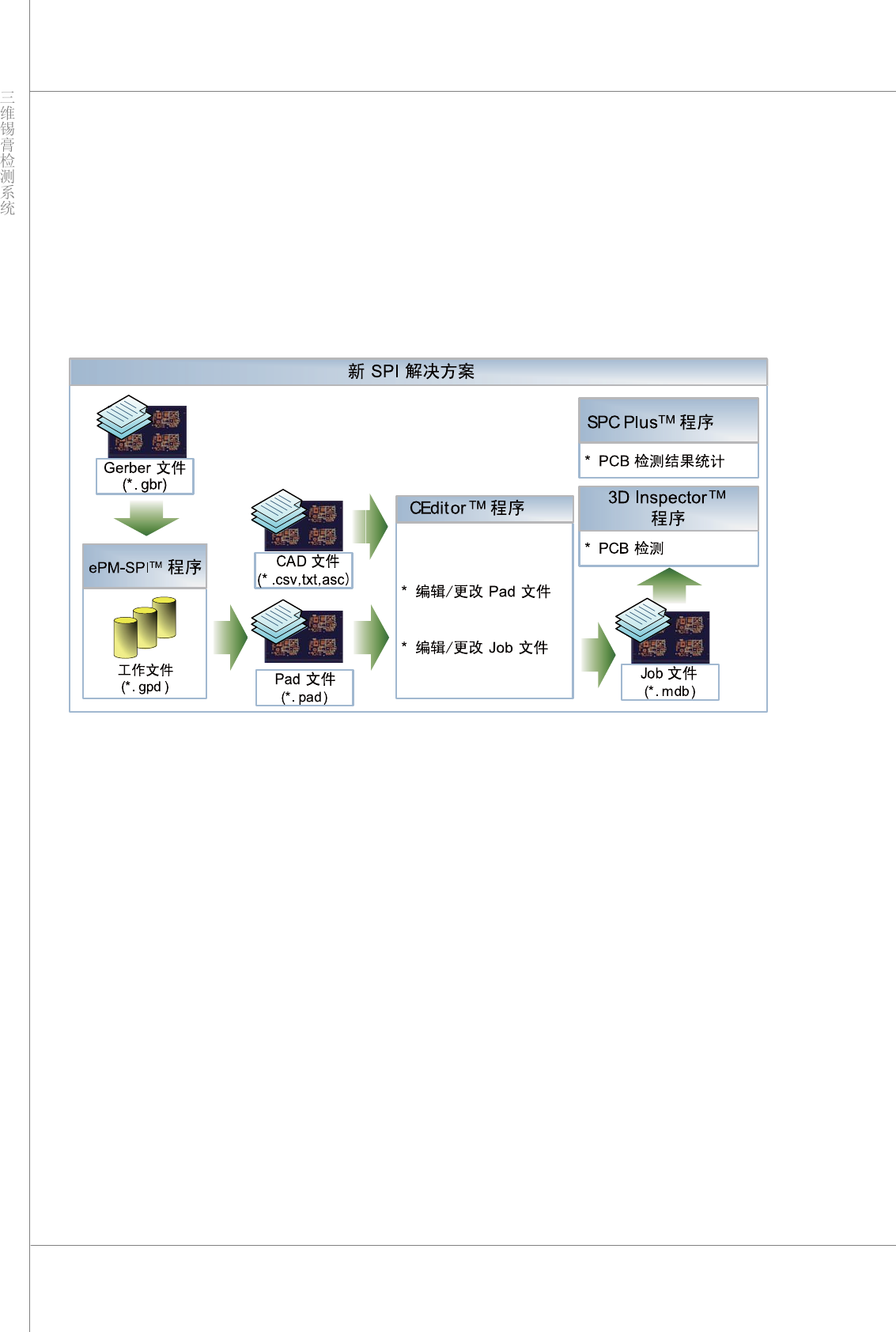

3D Inspector 程序能以三维形式检测 PCB，以了解锡膏是过量还是不足以及形状是否异常。3D
Inspector™ 使用 CEditor™ 程序创建的 Job 文件 (*.mdb)，通过 SPC Plus™ 程序创建各种类型
的 SPC 数据，以分析 PCB 上的锡膏情况。
该程序能基于 Pad 文件对 PCB 执行检测，并创建检测报告。它还可以显示三维形状数据，用于建
立避免重复产生缺陷的预防措施。
3DInspector™ 的主要功能包括
1) 检测 PCB 了解锡膏状态，
2) 对 PCB 缺陷发出警报，
3) 说明 PCB 上锡膏不良的缺陷类型并提供屏幕显示，
4) 提供当前检测状态和屏幕显示，
6) 进行 SPI 机器设置与配置，
7) 与 CEditor™ 和 SPCPlus™ 关联。
程序员手册 | 11
2. 3D INSPECTOR™ 功能
3DInspector™SPI（锡膏检测仪）根据机器中的通道数分为两 (2) 种类型。
¾ 1) 单通道型 3DInspector™
¾ 2) 双通道型 3DInspector™
两种类型的 3D Inspector™ 功能几乎相同，但两者的检测过程和屏幕显示存在差异。下图显示两种
类型各自的“主显示屏”。本章将基于单通道类型的机器说明 3D Inspector™ 的高级功能，因为这两
种类型的机器主要功能几乎相同。
两 (2) 种类型之间的功能差异为：单通道中的 1)“动态分布图”在双通道中表示为 (2)“牛眼图”
（该图结合动态分布图得出 X 轴偏移和 Y 轴偏移数据）。单通道中不提供牛眼图。若要在单通道
中查看 (1)“动态分布图”，请使用 SPCPlus™ 程序。
12 | 第 4 章 3D Inspector
TM
版本 1.2
KOH YOUNG TECHNOLOGY INC.

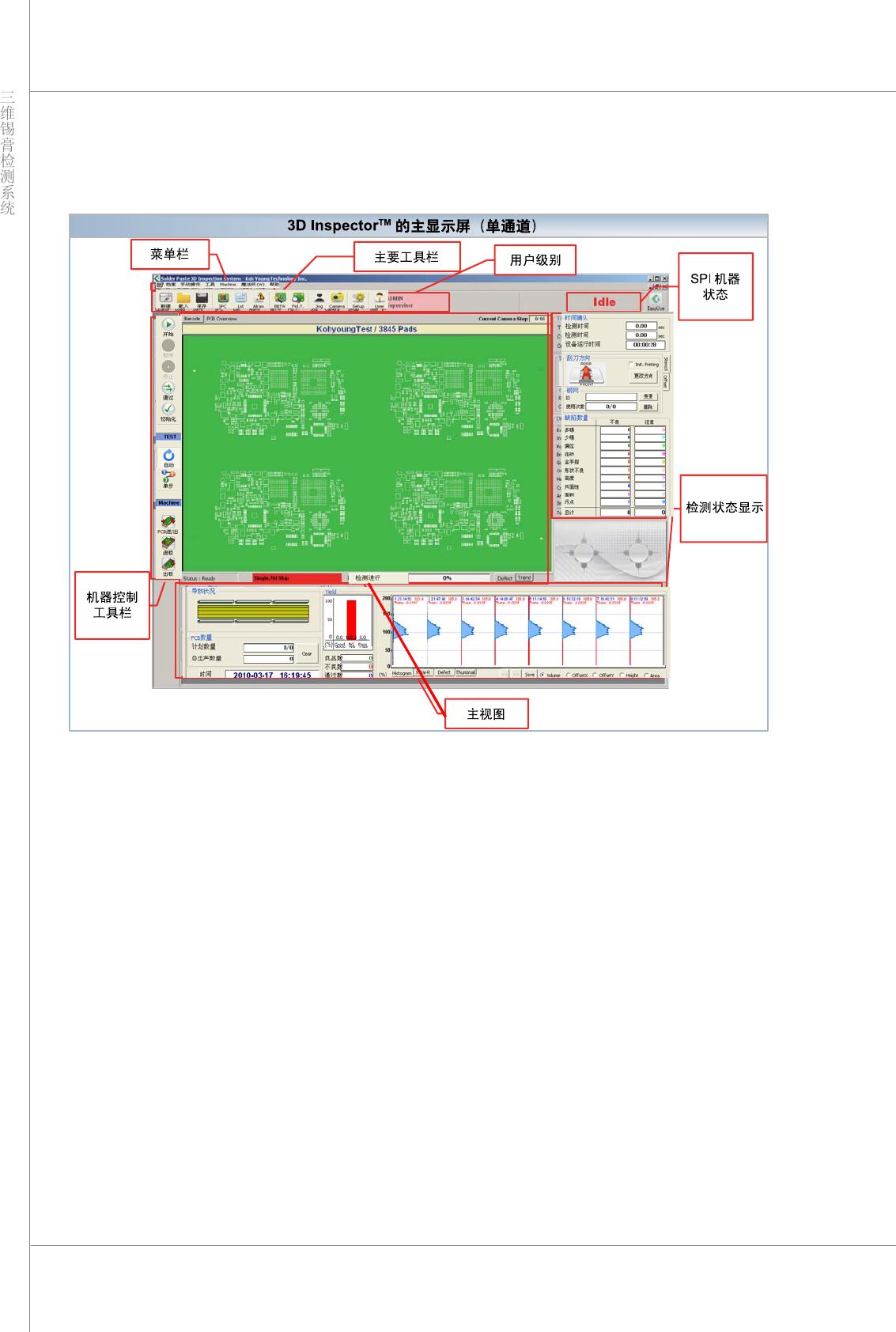

单通道机器中 3DInspector™（从现在起称为 3DInspector™ ）的主显示屏如下所示。
3DInspector™ 的主显示屏分为以下部分：
¾ 菜单栏 – 列出所有功能，
¾ 菜单工具栏 – 便于访问主要功能，
¾ 检测处理工具栏 – 用于 PCB 检测的 SPI 机器控件，
¾ 检测状态显示 – 显示 PCB 的检测结果，
¾ SPI 机器状态 – 显示 SPR 的当前状态，
¾ 用户级别 – 显示操作 3DInspector™ 的当前用户（权限），
¾ 主视图 – 显示当前检测状态。
