程序员手册 | 113
“Speed Up Mode”（加速模式）：相机实时屏幕关闭。（停用“Cam
era View” [相机视图]对话框）。
“Pre Barcode”（准备条码）：PCB 等待加载边缘，直到识别出条码
为止。
“No Pass Barcod e”（不合格条码）：如果条码读取失败，会显示错
误消息。
“Pad Bad Mark”（Pad 坏标记）：指定是否使用 Pad 坏标记。
“Reset Barcode”（重新设置条码）：如果单击“Reset”（重新设置）
按钮，将会删除条码信息。
“Defect All Review”（审查全部缺陷） 如果选中“Defect Viewer”
（缺陷查看器）上的所有错误，将不会激活“Pass”（合格）按钮。
“All Good”（全部良好）：显示所有良好的结果。
“Result data option”
（结果数据选项）
“Save data”（保存数据）：保存检测结果。如果未选中此复选框，则
不保存数据。
“Auto delete data file”（自动删除数据文件） 将自动删除所选期间
以外的数据。
“Bare Board Inspect
ion”（裸板检测）
设置是否使用裸板。
“3D Save”
（三维保存）选项
“None”（无） 不保存三维图像。
“All”（全部）：保存所有 Pad 的三维图像。（硬盘存储器容量将很
快用尽。在这种情况下可能不会创建三维文件，因为数据是通过 FOV
保存的。）
“All Fail”（全部失败）：保存关于所有缺陷的三维图像。
“Fail of ()”（() 个失败）：最多保存指定数量的缺陷图像。
“Group”（组）：保存指定为组的三维图像。
“Group&Fail”（组和失败）：保存指定组和有缺陷的三维图像。
“Include Warning”（包含警告）：保存具有警告结果的三维图像。
“Set Point”（设置点）：设置在使用 SPC Pl us ™ 中的实时功能时是
否使用三维图像。
“Auto operator”
（自动操作员）
为了提高程序的安全性，以“Supervi s or”（主管）身份登录时，机器经过
在“Min”（分钟）中设置的值后将用户权限自动更改为“Operator”（操
作员）。
“Use”（使用）：将用户权限自动更改为“Operator”（操作员）。
“Lock”（锁定）：不将用户权限自动更改为“Operator”（操作
员）。
“USER LEVEL”
（用户级别）
设置用户级别。
114 | 第 4 章 3D Inspector
TM
版本 1.2
KOH YOUNG TECHNOLOGY INC.
4.3.6.2. “Setup”（设置）中的“Vision”（视觉）对话框

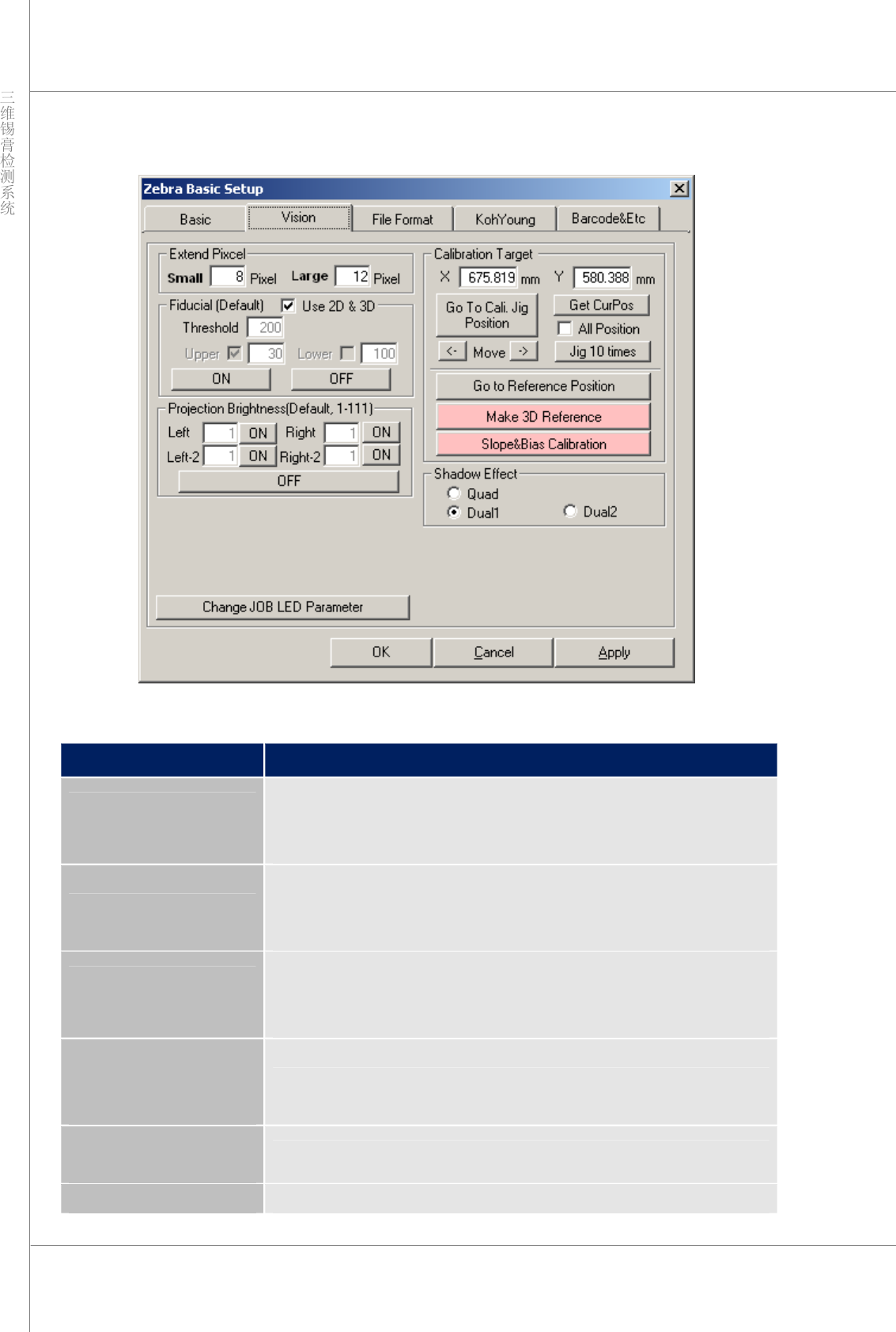

图 4‐21. “Setup”（设置）中的“Vision”（视觉）对话框
项目 说明
“Extend Pixel”
（扩展像素）
设置除 Pad 以外的检测区域。
它根据 Pad 是大于或小于 400um 分为“Small”（小）或“Large”
（大）两个选项。
基准点
设置基准点阈值和亮度。
“Use 2D& 3D”（使用二维和三维）：使用二维光识别基准点失败
时，将使用三维光运行检测。
“Projection Brightness”
（投影亮度）
设置检测照明的亮度。会创建其他窗口。
“Dual 1”（双 2）：调整“Left”（左）/“Right”（右）照明
“Dual 2”（双 2）：调整“Le ft2 ”（左 2）/“Right2”（右 2）照明
“Change JOB LED Para
meter”
（更改 Job LED 参数）
启用 Job 文件上的亮度设置。
“Calibration Target”
（校准目标）
运行机器校准时使用。除了允许的人员外禁止使用。
“Shadow effect”
设置阴影效果。
程序员手册 | 115
（阴影效果）
“Quad”（四）：在“QUAD”（四）模式中检测所有 Pad。
“Dual1”（双 1）：在“Dual1”（双 1）模式中检测所有 Pad。
“Dual2”（双 2）：在“Dual2”（双 2）模式中检测所有 Pad。
警告：更改此工具中的参数会对机器造成严重损坏。需要有 SPI 操作的高级技能。
4.3.6.3. “Setup”（设置）中的“File Format”（文件格式）对话框

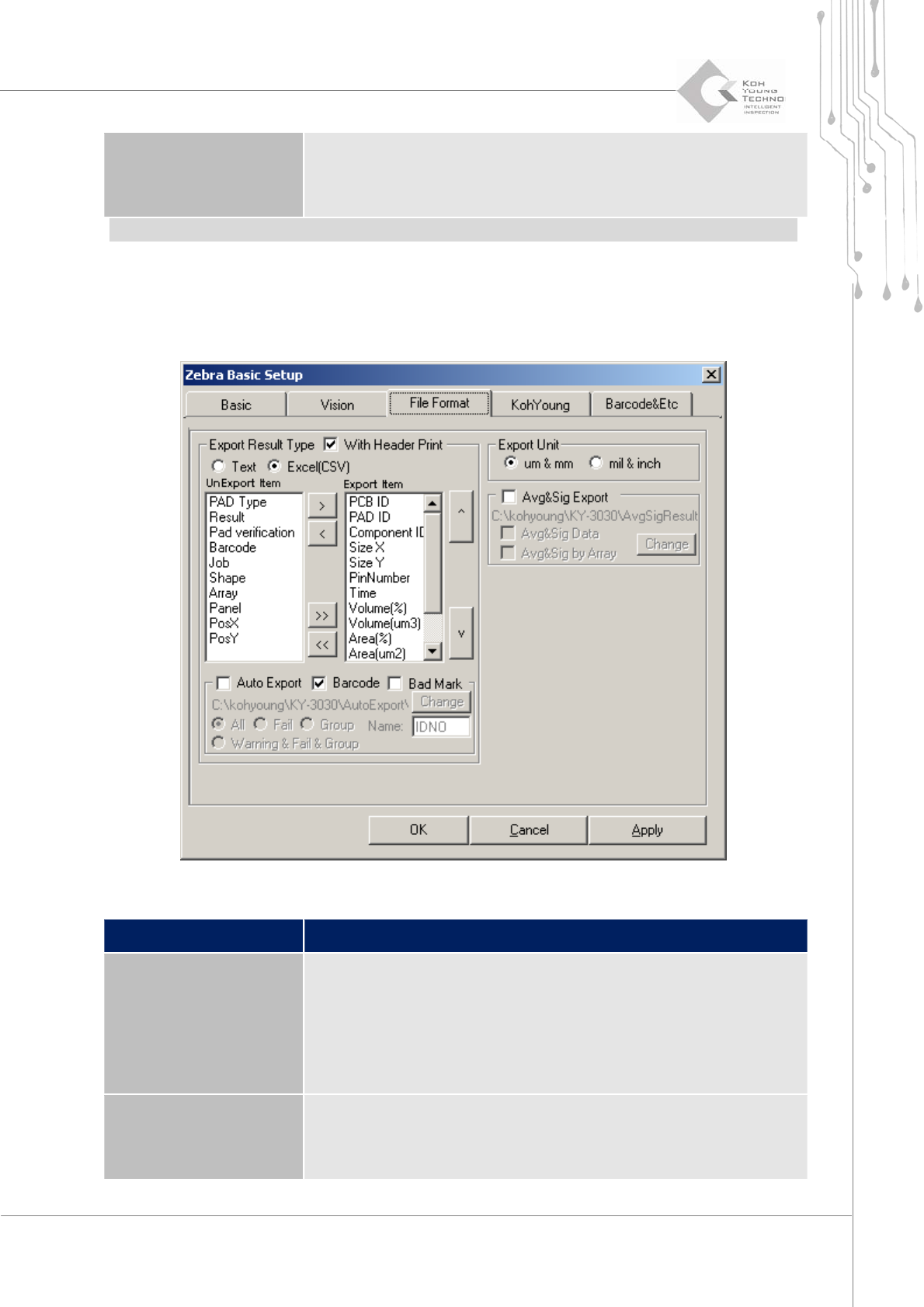

图 4‐22. “Setup”（设置）中的“File Format”（文件格式）对话框
项目 说明
“Export Result Type”
（导出结果类型）
设置导出格式、项目和排列顺序。
‐ 选中“With Header Print”（带标题打印）时，会将标题增加到打
印的文件中。
‐ 选择“Text”（文本）时，文件为文本格式。
‐ 选择“Excel(CSV)”时，文件为 Excel (CSV) 格式。
“Auto Export”
（自动导出）
为每个 PCB 检测自动创建 txt 格式的结果文件。
‐ “Barcode”（条码）：选中此复选框时，文件名会跟在条码后面。
‐ “Bad Mark”（坏标记）：导出坏标记结果。
