116 | 第 4 章 3D Inspector
TM
版本 1.2
KOH YOUNG TECHNOLOGY INC.
“Export Unit”
（导出单位）
设置导出/显示项目的单位。
“Avg&Sig Export”
（平均值和西格玛值导出）
将平均值和西格玛值保存在指定的文件夹中。
4.3.6.4. “Setup”（设置）中的“Koh Young”对话框
“Warning”（警告）：此对话框中的参数非常重要。它们会对检测产生重要影响。用户增加、更改
和删除任何参数都必须小心谨慎。

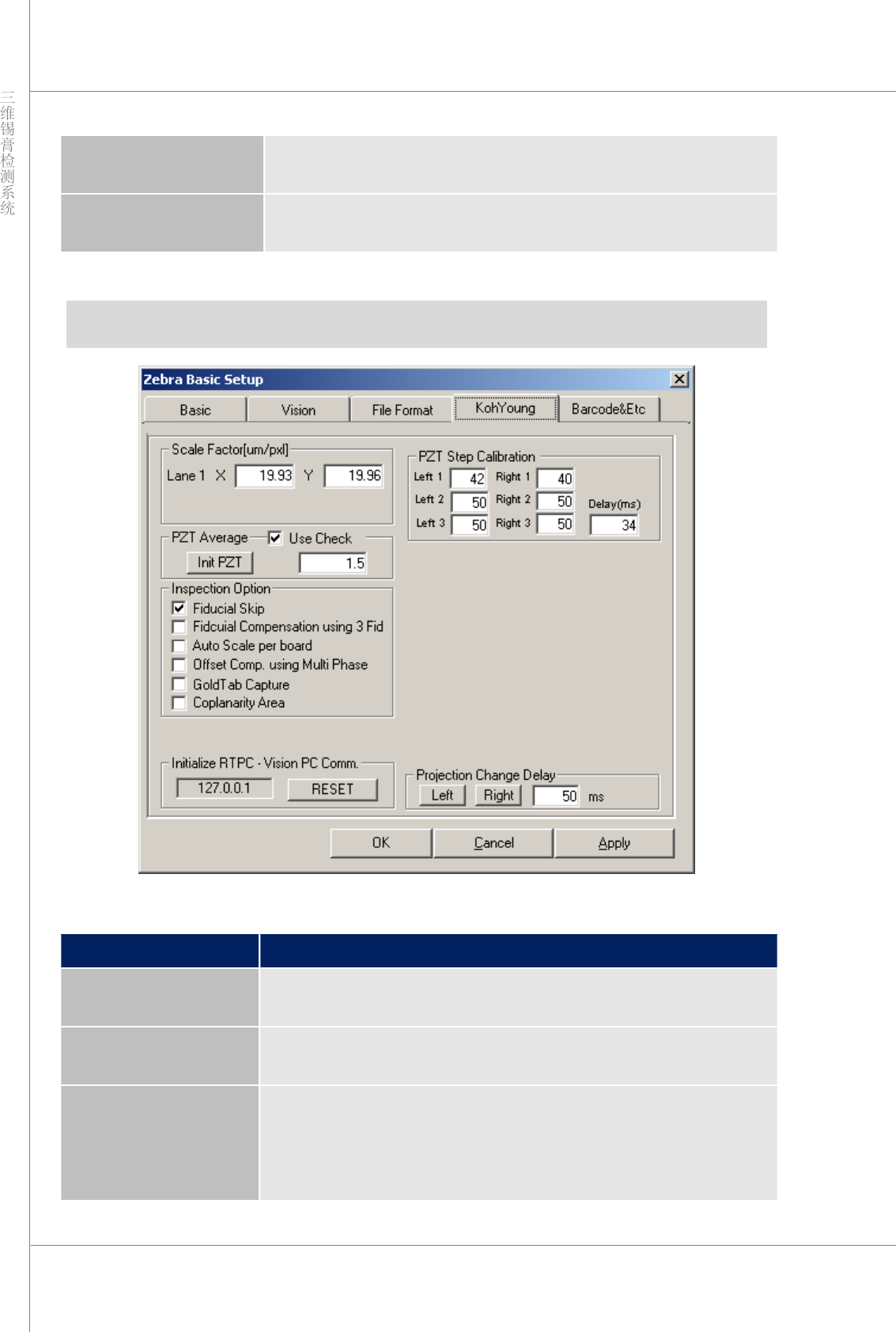

图 4‐23. “Setup”（设置）中的“Koh Young”对话框
项目 说明
“Scale Factor(um/pxl)”
（刻度因子 [um/pxl]）
设置 um/pxl 比率。
“PZT Average”
（PZT 平均值）
设置 PZT 平均值。
“Inspection Option”
（检测选项）
‐ “Fiducial Skip”（基准点跳过）：设置是否跳过基准点检测。
‐ “Fiducial Compensation using 3 Fid”（使用 3 个基准点的基准
点补偿）：使用 2 个以上的基准点对检测进行补偿。
‐ “Auto Scale per Board”（根据板自动确定刻度）：每当有 PCB
程序员手册 | 117
存在时就测量每个刻度因子（必须激活 MCS 的特定选项。此选项可能
导致检测速度较慢。）
‐ “Offset Comp. using Multi Phase”（使用多个相位的偏移补
偿）：使用多个频率对偏移进行补偿。
‐ “GoldTab Capture”（GoldTab 捕获）：GoldTab 检测。
“PZT Step Calibration
4 Bucket”（4 阶段 PZT
分步校准）
通过检测 PZT 阶段进行纠正。
“Initialize RTPC‐Vision
PC Comm”（初始化 R
TPC‐视觉 PC 通讯）
设置视觉 PC 与 RTPC 之间的通讯。
“Warning”（警告）：更改此工具中的参数会对机器造成严重损坏。需要有 SPI 操作的高级技
能。
4.3.6.5. “Setup”（设置）中的“Barcode & ETC”（条码与 ETC）对话框

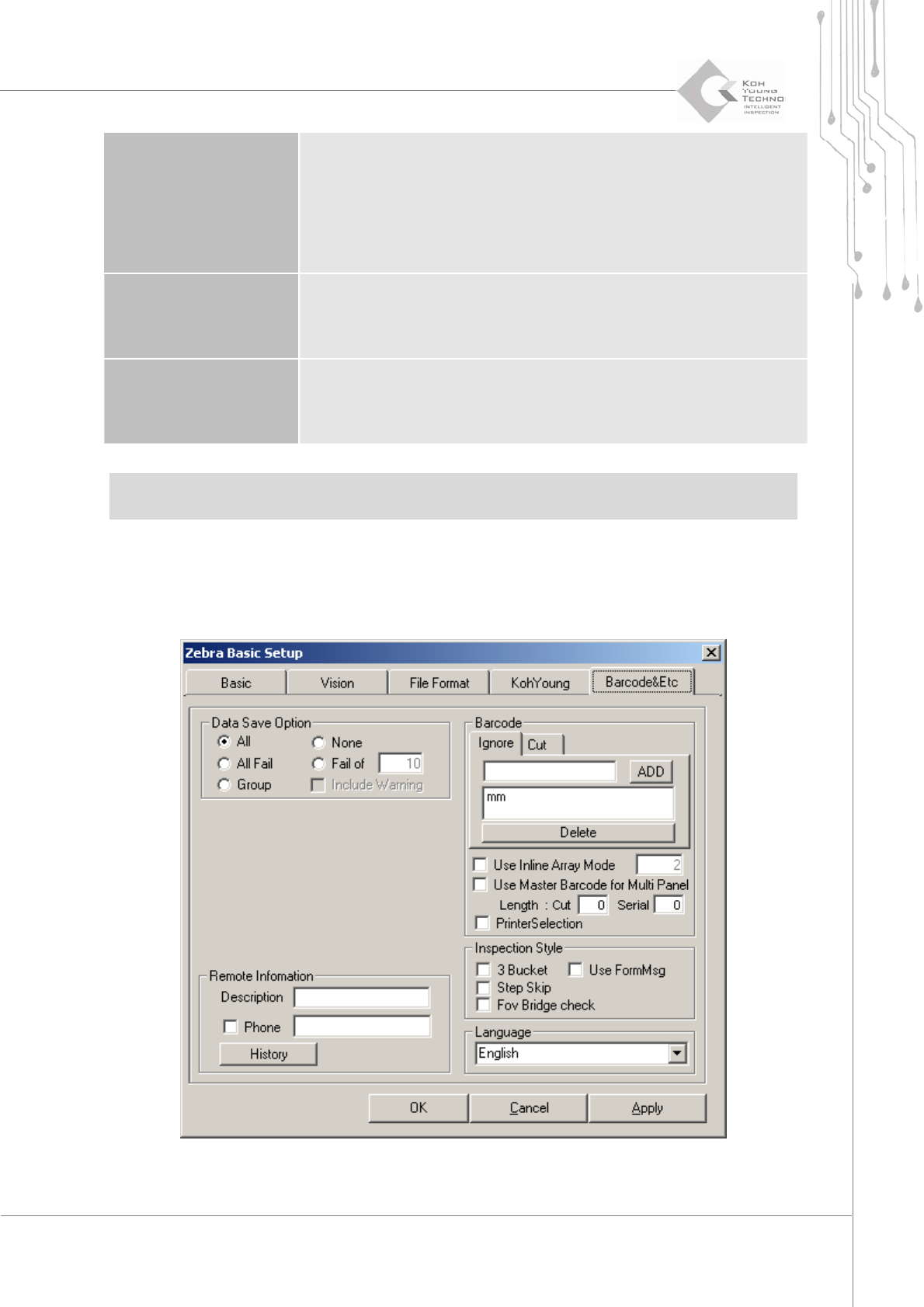

图 4‐24. “Setup”（设置）中的“Barcode&ETC”（条码与 ETC）对话框
118 | 第 4 章 3D Inspector
TM
版本 1.2
KOH YOUNG TECHNOLOGY INC.
项目 说明
“Data & Save
Option”（数据
与保存选项）
选择结果数据保存选项。
“Barcode”
（条码）
指定所有必要的条码设置值。
“Ignore”（忽略）：如果条码中包含已注册的字符串，则忽略该条码。当一
个PCB 中存在多种应忽略的条码时，此选项很有用。
示例）如果 ABC 已注册到列表中，则不会读取 12ABC45 条码。
“Cut”（删减）：移除条码中已注册的字符串。
示例）如果 ABC 已注册到列表中，则会将 12ABC45 条码读取为 1245。
“Delete”（删除）：从条码中移除已注册的字符串并保存条码。

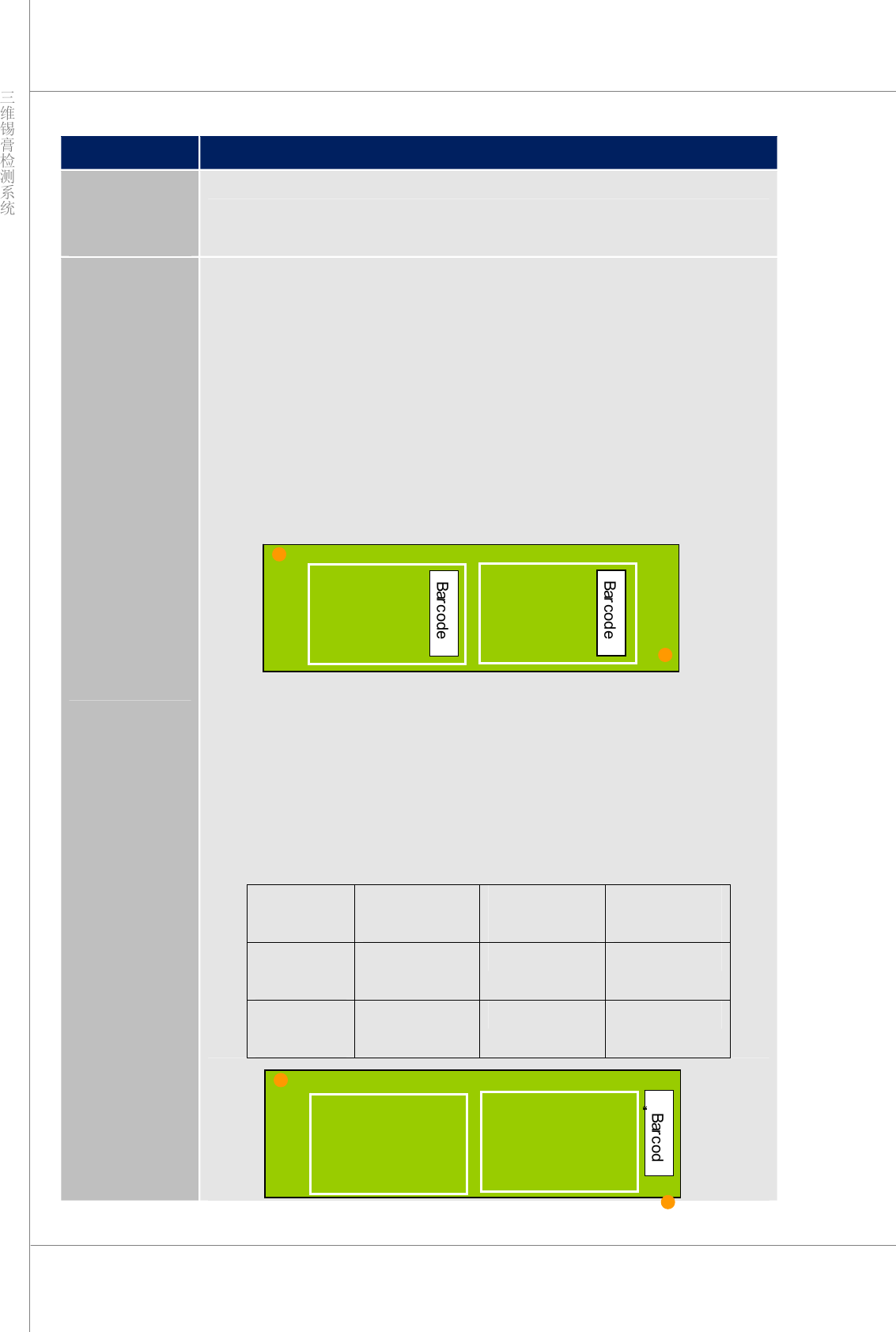

“Use Inline Array Mode”（使用内嵌拼板模式）：如果每个拼板都有自己
的条码，请选中此按钮。应指定单个 PCB 中的条码数。
示例）在以下配置中应输入 2（二）。
“Use Master Barcode for Multi Panel”（对多个面板使用主条码）：如果
具有多个拼板的 PCB 有一个主条码，则可为每个拼板指定一个条码。
“Length”（长度）
“Cut”（删减）：删减掉最后几位数字。
“Serial”（追加）：为每个拼板指定条码时，定义要增加的位数。
示例）如果主条码为 AB12345，则每个拼板将具有的条码如下所示。
删减 2 位，
追加 3 位
删减 0 位，
追加 2 位
删减 1 位，
追加 1 位
“Array 1”
（拼板 1）
AB123001 AB1234501 AB12341
“Array 2”
（拼板 1）
AB123002 AB1234502 AB12342
“Array 1”
拼
（
板
1
）
Array 2
Array 1
