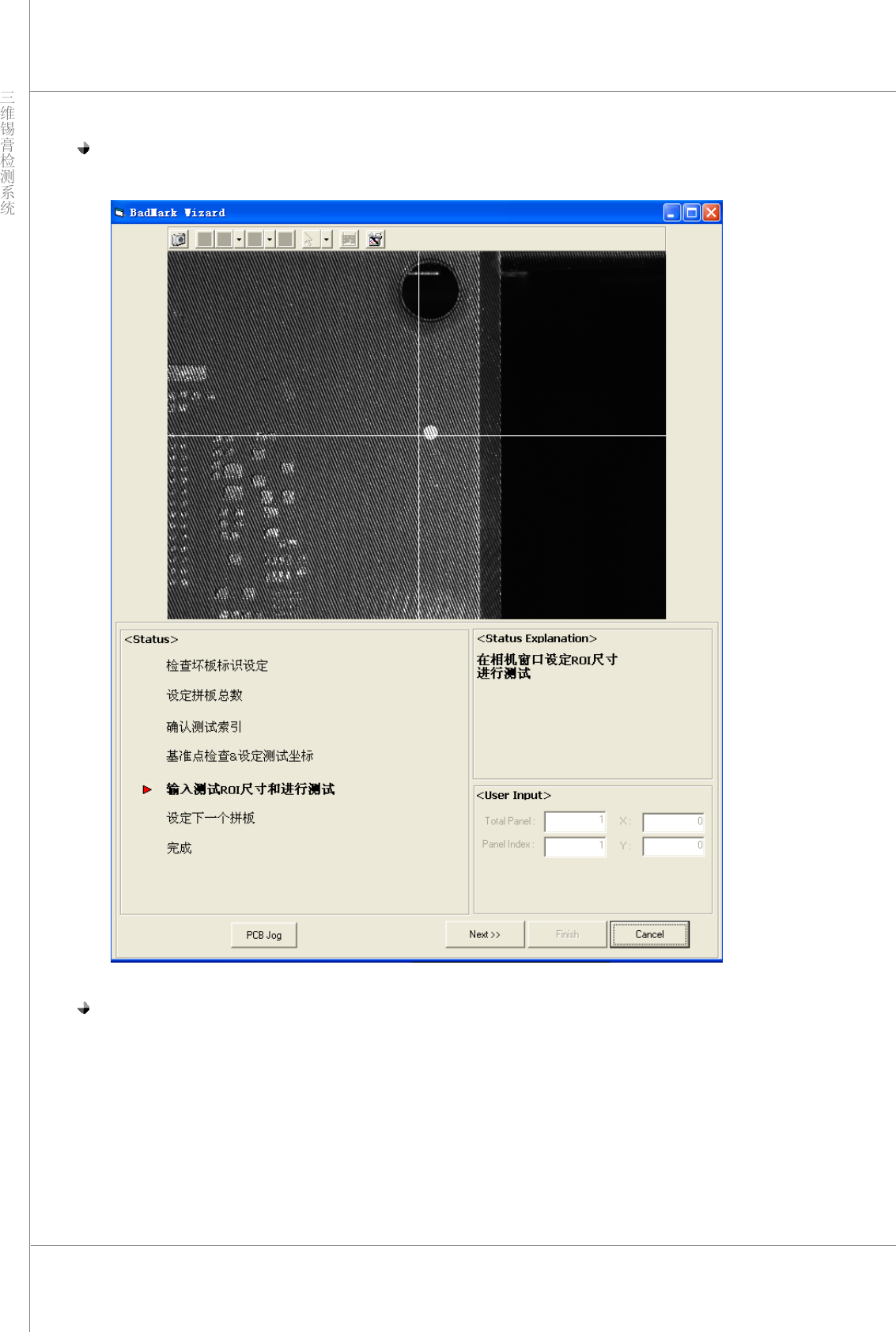

第 5 步：在第 4 步中单击“Next”（下一步）按钮后，SPI 会先查找基准点并激活“PCB
JOG”（PCB 方向盘）窗口。将相机移至要分配到指定拼板中的坏标记区域，然后单击
“Next”（下一步）按钮。
130 | 第 4 章 3D Inspector
TM
版本 1.2
KOH YOUNG TECHNOLOGY INC.

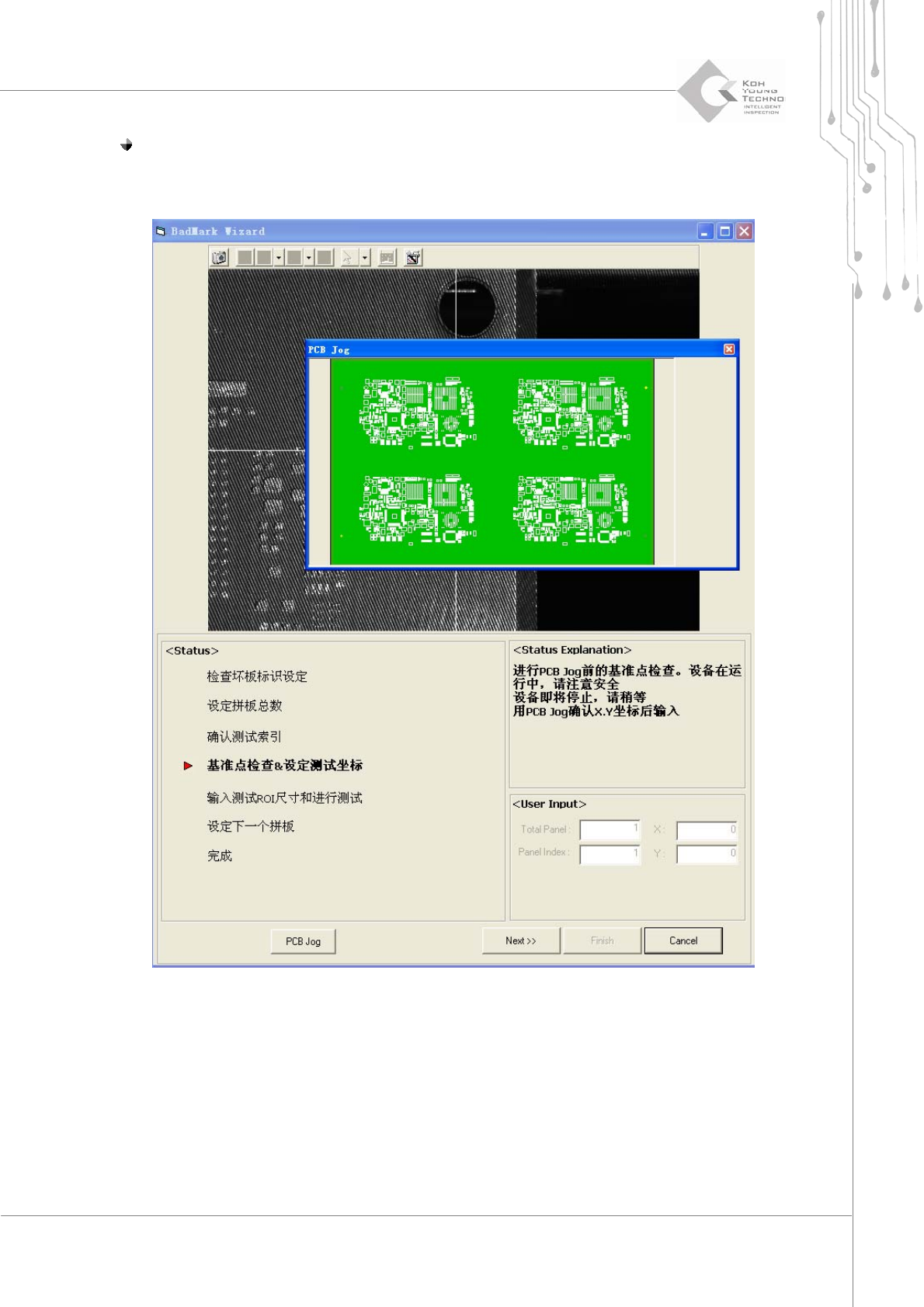

第 6 步：在“Camera View”（相机视图）对话框中拖动鼠标并设置坏标记的 ROI，然后
单击“Next”（下一步）按钮。
第 7 步：最后单击“Finish”（完成）按钮完成“识教”。
程序员手册 | 131
4.5. 用于基准点检查的 RGB LED（选件）
如果使用现有的基准点照明无法清晰地识别基准点，可使用 RGB LED 作为附加照明项目。RGB
LED 可帮助基准点照明清晰识别基准点。
若要使用 RGB LED，请选中“KYConfig”（KY 配置）中的“Use RGB LED”（使用 RGB
LED）复选框，激活 RGB 照明。

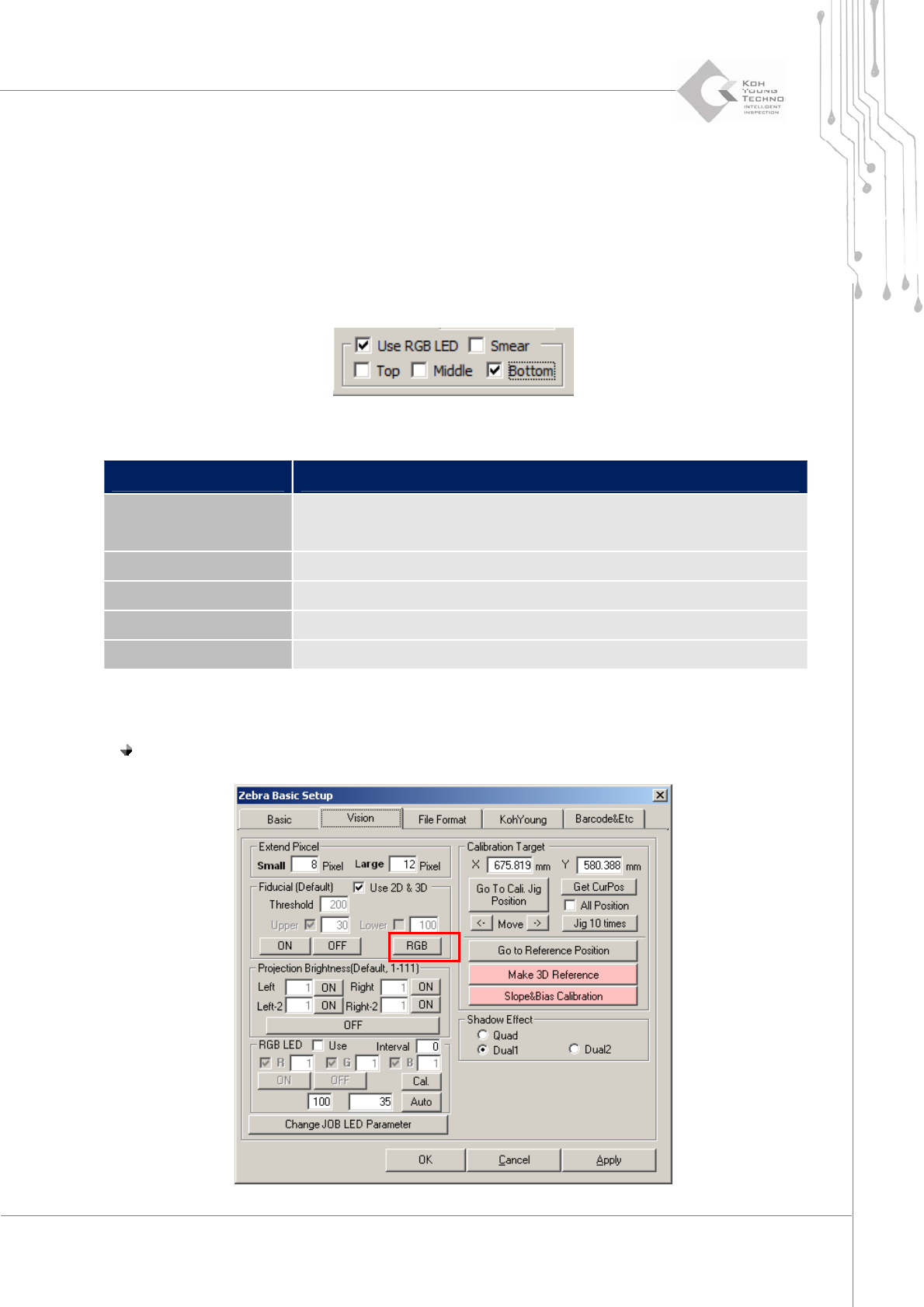

图 4‐26. “Use RGB LED”（使用 RGB LED）选项
项目 说明
“Use RGB LED”
（使用 RGB LED）
激活/停用 RGB LED。
“Smear”（污染） 使用 RGB LED 进行污染检查。
“Top”（顶部） 当 RGB LED 安装在顶部时选择此项。
“Middle”（中间） 当 RGB LED 安装在中间时选择此项。
“Bottom”（底部） 当 RGB LED 安装在底部时选择此项。
激活 RGBLED 后，RGB 按钮就会显示在以下基准点 LED 设置窗口中。
“ZebraBasicSetup”（Zebra 基本设置）
