4.5. 用于基准点检查的 RGB LED（选件）
如果使用现有的基准点照明无法清晰地识别基准点，可使用 RGB LED 作为附加照明项目。RGB
LED 可帮助基准点照明清晰识别基准点。
若要使用 RGB LED，请选中“KYConfig”（KY 配置）中的“Use RGB LED”（使用 RGB
LED）复选框，激活 RGB 照明。
图 4‐26. “Use RGB LED”（使用 RGB LED）选项
项目 说明
“Use RGB LED”
（使用 RGB LED）
激活/停用 RGB LED。
“Smear”（污染） 使用 RGB LED 进行污染检查。
“Top”（顶部） 当 RGB LED 安装在顶部时选择此项。
“Middle”（中间） 当 RGB LED 安装在中间时选择此项。
“Bottom”（底部） 当 RGB LED 安装在底部时选择此项。

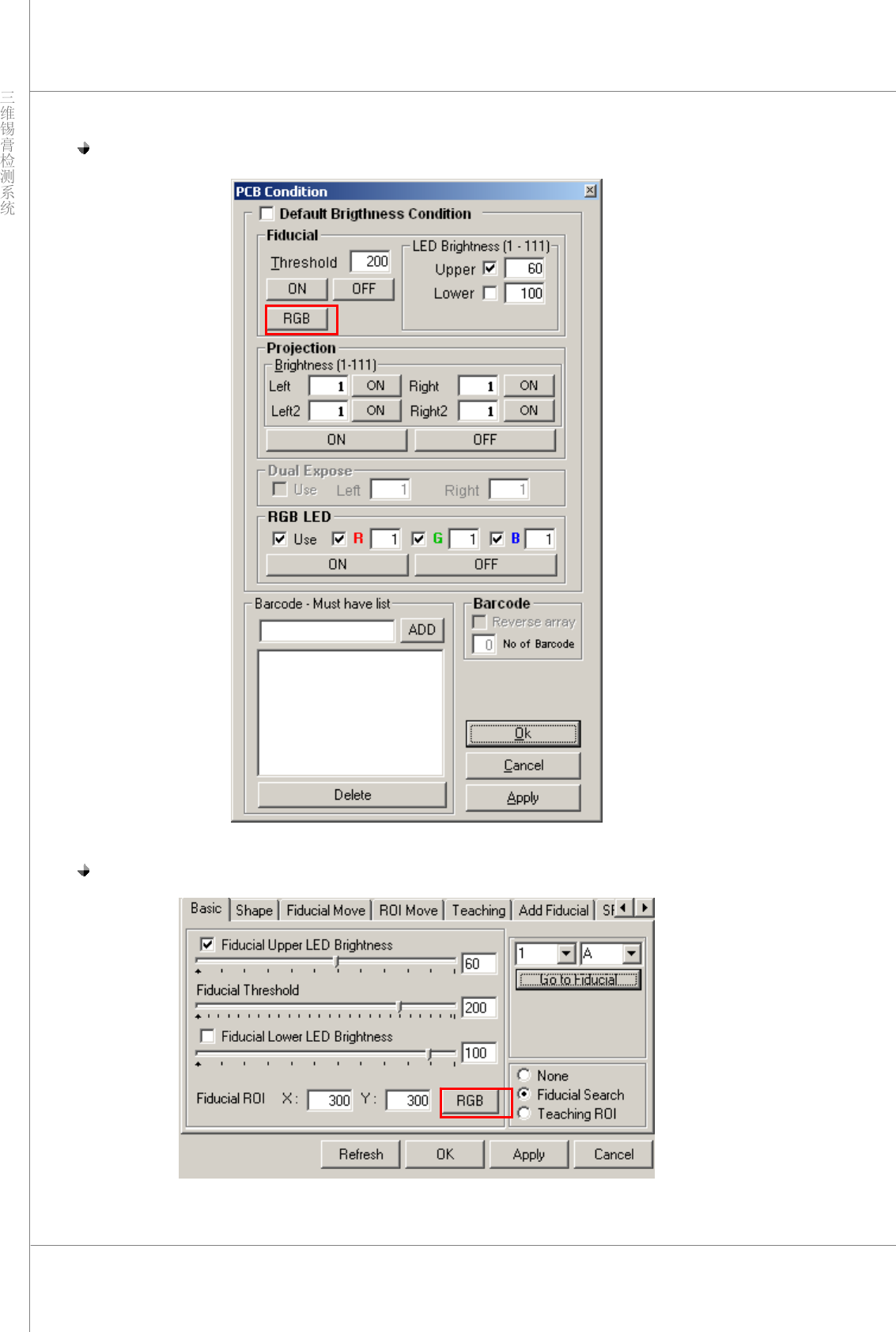

激活 RGBLED 后，RGB 按钮就会显示在以下基准点 LED 设置窗口中。
“ZebraBasicSetup”（Zebra 基本设置）
132 | 第 4 章 3D Inspector
TM
版本 1.2
KOH YOUNG TECHNOLOGY INC.
更改特定 Job 文件的条件：“PCBCondition”（PCB 条件）
更改特定 Job 文件的条件：“FiducialTool”（基准点工具）
程序员手册 | 133
单击任意 RGB 按钮，将会显示“RGB LED Setting”（RGB LED 设置）窗口。在此窗口中，您可
以按颜色和通道打开或关闭 RGBLED，还可以调整亮度。
在“KYConfig”（KY 配置）中停用的 LED 在此窗口中也停用。要在此窗口中调整的 LED 名称
显示在窗口的左上方。
图 4‐27. “RGB LED Setting”（RGB LED 设置）窗口
亮度值的输入范围是 <1‐111>。1 代表最亮的值。
输入需要的值，然后单击“On”（开）或“Off”（关）按钮用当前设置的值测试 LED 条件。
设置条件后，单击“OK”（确定）用设置值打开 LED 并检查基准点。
