程序员手册 | 135 5. 3D I NSPECTOR ™ 词汇表 X ‐ Rs 图（与 SPI 报警 有关） 说明： LCL Æ 控制下限， UCL Æ 控制上限 P 图（与 SPI 报警有关） . 说明： LCL Æ 控制下限， UCL Æ 控制上限 坏标记检测方法 先识教没有“坏标记”的 PCB 。发现坏标记时，机器会通过比较 ROI 和坏标记…
程序员手册 | 133
单击任意 RGB 按钮，将会显示“RGB LED Setting”（RGB LED 设置）窗口。在此窗口中，您可
以按颜色和通道打开或关闭 RGBLED，还可以调整亮度。
在“KYConfig”（KY 配置）中停用的 LED 在此窗口中也停用。要在此窗口中调整的 LED 名称
显示在窗口的左上方。

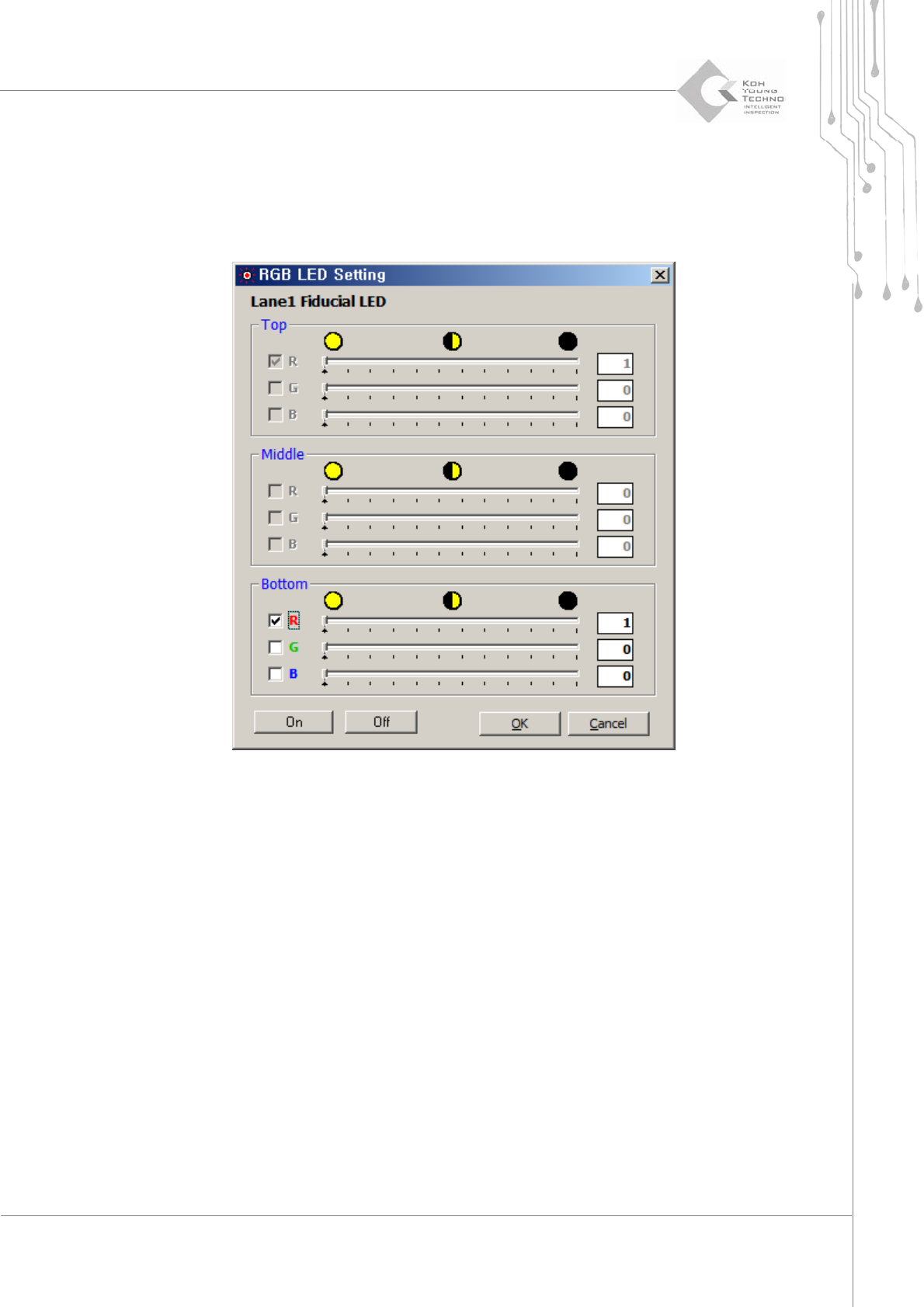

图 4‐27. “RGB LED Setting”（RGB LED 设置）窗口
亮度值的输入范围是 <1‐111>。1 代表最亮的值。
输入需要的值，然后单击“On”（开）或“Off”（关）按钮用当前设置的值测试 LED 条件。
设置条件后，单击“OK”（确定）用设置值打开 LED 并检查基准点。
134 | 第 4 章 3D Inspector
TM
版本 1.2
KOH YOUNG TECHNOLOGY INC.
4.6. “Help”（帮助）菜单
4.6.1. “ABOUT”（关于）
图 4‐28. “About”（关于）对话框
显示 KohYoung 三维检测系统的版本和版权信息。
将会显示当前安装的与 3DInspector™ 相关的主要程序版本。
如果机器是离线状态，则不会显示“MCSVer”（MCS 版本）。
程序员手册 | 135
5. 3D INSPECTOR™ 词汇表
X‐Rs 图（与 SPI 报警有关）
说明：LCLÆ 控制下限，UCLÆ 控制上限
P 图（与 SPI 报警有关）
.
说明：LCLÆ 控制下限，UCLÆ 控制上限
坏标记检测方法
先识教没有“坏标记”的 PCB。发现坏标记时，机器会通过比较 ROI 和坏标记识教信息之间的灰
度对坏标记进行分类。
Gold TAB
（像素）
设置在运行 Gold TAB 检测期间关于异物的公差。如果异物大于 Gold TAB 上
的公差值，将会影响检测结果。
