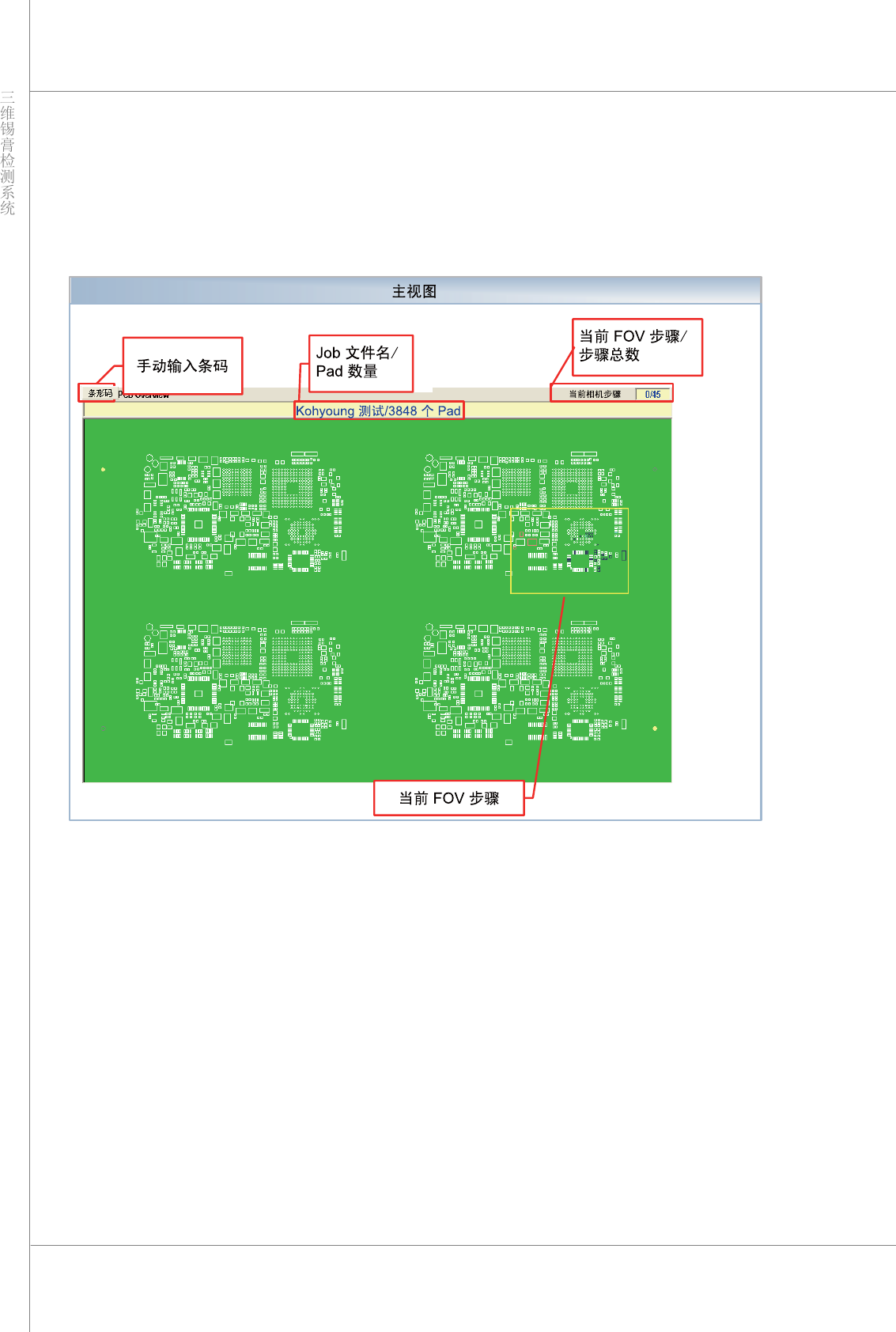

2.5. 主视图
3D Inspector™ 中的主视图显示当前正在检测的 PCB 信息。检测期间，主视图上会显示检测过程
（例如每个 FOV 的检测进度或缺陷指示），让用户可以及时准确地检查当前检测状态。
若要在主视图中查看特定 Pad 的检测结果或缺陷信息，请完成当前的 PCB 检测并停止 SPI，然后
用鼠标单击指定的 Pad。将会弹出“Inspection Result”（检测结果）对话框，用户可在三维图像中检
查 Pad 缺陷或锡膏状态。
程序员手册 | 25
2.5.1. 条码手动输入
3D Inspector™ 可让用户使用主视图中的“Barcode”（条码）按钮手动输入条码信息。单击
“Barcode”（条码）按钮时将会激活“Barcode”（条码）对话框，此时用户即可手动输入条码信息。
单击“OK”（确定）按钮完成操作。
2.5.2. JOB 文件名/ PAD 数量
显示当前检测 PCB 的 Job 文件名和 PCB 数量。
注意：显示的 Job 文件名不是实际文件名，而是显示在 CEdtorPCB 信息中的文件名。
2.5.3. 相机步骤
显示 PCB 的当前检测步骤数（FOV 步骤）和检测的步骤总数。
2.5.4. 当前 FOV 步骤
“主视图”中的黄色矩形（请参阅前页中的“主视图”图片）代表检测（FOV 步骤）的当前步骤
（位置）。
26 | 第 4 章 3D Inspector
TM
版本 1.2
KOH YOUNG TECHNOLOGY INC.
2.6. 检测结果
2.6.1. 主视图中的 PCB 缺陷视图
如下图所示，主视图下面有三个选项卡：“Defect”（缺陷）、“Image”（图像）和“Trend”
（趋势）。
图 2-1. 主视图中的 PCB 缺陷视图
如果未显示“Trend”（趋势）选项卡，请执行 KYConfig 并检查是否选中“Use Full 2D”（使用全二
维）复选框，如下图所示
图 2-2. 用于显示图像视图的 KY-Config 设置
