Chapter4_3D Inspector_CHN - 第37页
程序员手册 | 37 图 2-16. 二维图像窗口 单击的 Pa d 以绿色矩形标记。 在二维图像窗口中拖动鼠标，将会显 示一个紫色矩形和 X 、 Y 坐标信息，面积则显示为橙 色文本。 使用 X 轴和 Y 轴上的滚动条可以上下左右移动 视图。
36 | 第 4 章 3D Inspector
TM
版本 1.2
KOH YOUNG TECHNOLOGY INC.
2.6.3.1. 放大/缩小
图 2-15. 在图像选项卡视图中放大/缩小
将鼠标指针置于屏幕上，向上滑动鼠标滚轮，屏幕视图就会放大；向下滑动鼠标滚轮，屏幕视图就会
缩小。
如果放大屏幕视图，屏幕视图右下方会显示绿色的缩略图视图。将鼠标指针置于绿色的缩略图视图
上，单击您要在屏幕视图上移动到的位置。也可以通过按住并移动鼠标滚轮移动到想要的位置。
2.6.3.2. 二维图像窗口
单击“Image”（图像）选项卡屏幕视图中的 Pad ，将会显示一个二维图像窗口，如下所示。
程序员手册 | 37

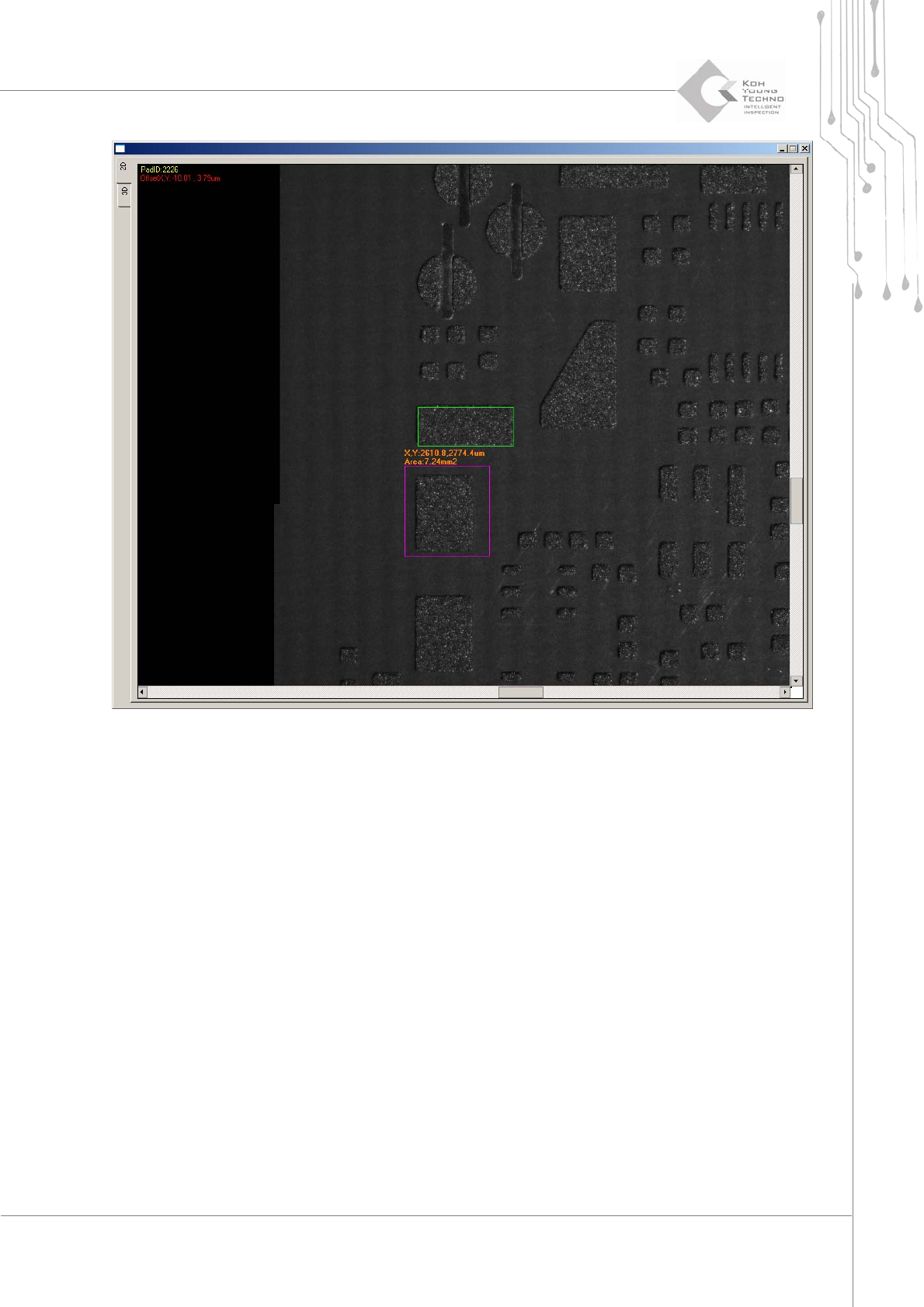

图 2-16. 二维图像窗口
单击的 Pad 以绿色矩形标记。
在二维图像窗口中拖动鼠标，将会显示一个紫色矩形和 X、Y 坐标信息，面积则显示为橙色文本。
使用 X 轴和 Y 轴上的滚动条可以上下左右移动视图。
38 | 第 4 章 3D Inspector
TM
版本 1.2
KOH YOUNG TECHNOLOGY INC.
2.6.3.3. 三维图像窗口
单击二维图像窗口左上方的“3D”（三维）选项卡，二维图像窗口就会变成三维图像窗口。

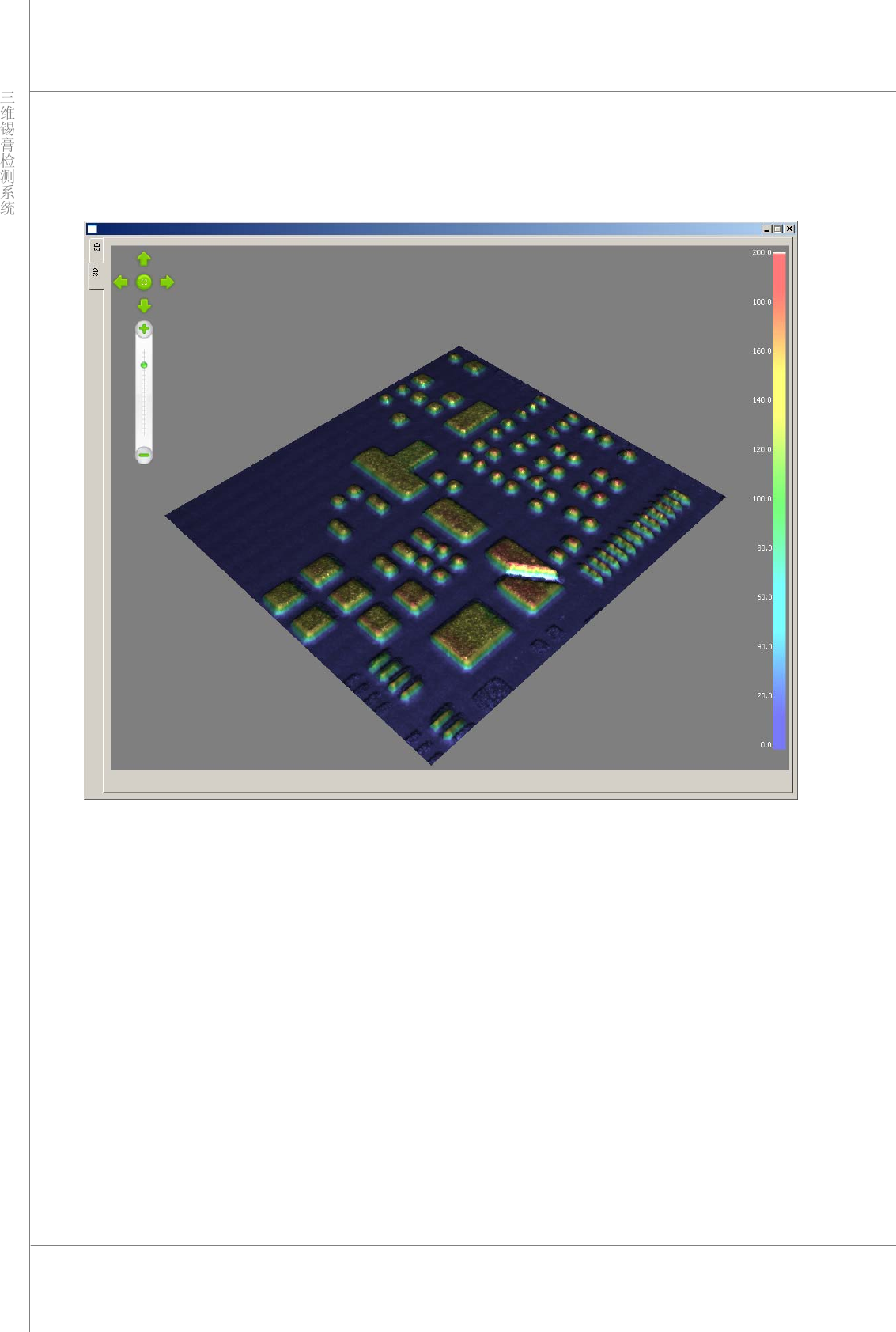

图 2-17. 三维图像窗口
三维图像窗口会显示图例和控制框。
使用控制框可以上下左右移动三维图像。还可以放大或缩小图像。在三维图像上按住并移动鼠标滚轮
可以移动或旋转三维图像。
关于更多信息，请参阅“2.6.2.2”。三维缺陷查看器菜单.
