2.6.4. “TREND”（趋势）选项卡
“Trend”（趋势）选项卡使用彩色 Pad 和图例显示检测完成后的 PCB 趋势。您可以方便地查看
PCB 趋势。“Volume”（体积）、“Height”（高度）、“A r e a ” （面积）、“OffsetX”（X 偏移）和
“OffsetY”（Y 偏移）。
选择图例下的单选按钮（“Volume”[体积]、“Height”[高度]、“A r e a ” [ 面积]、“OffsetX”[X 偏移] 和
“OffsetY”[Y 偏移]），所选项的趋势便会显示在屏幕视图和图例上。
像“Image”（图像）选项卡中那样，单击 Pad 便会显示二维图像窗口和三维图像窗口。

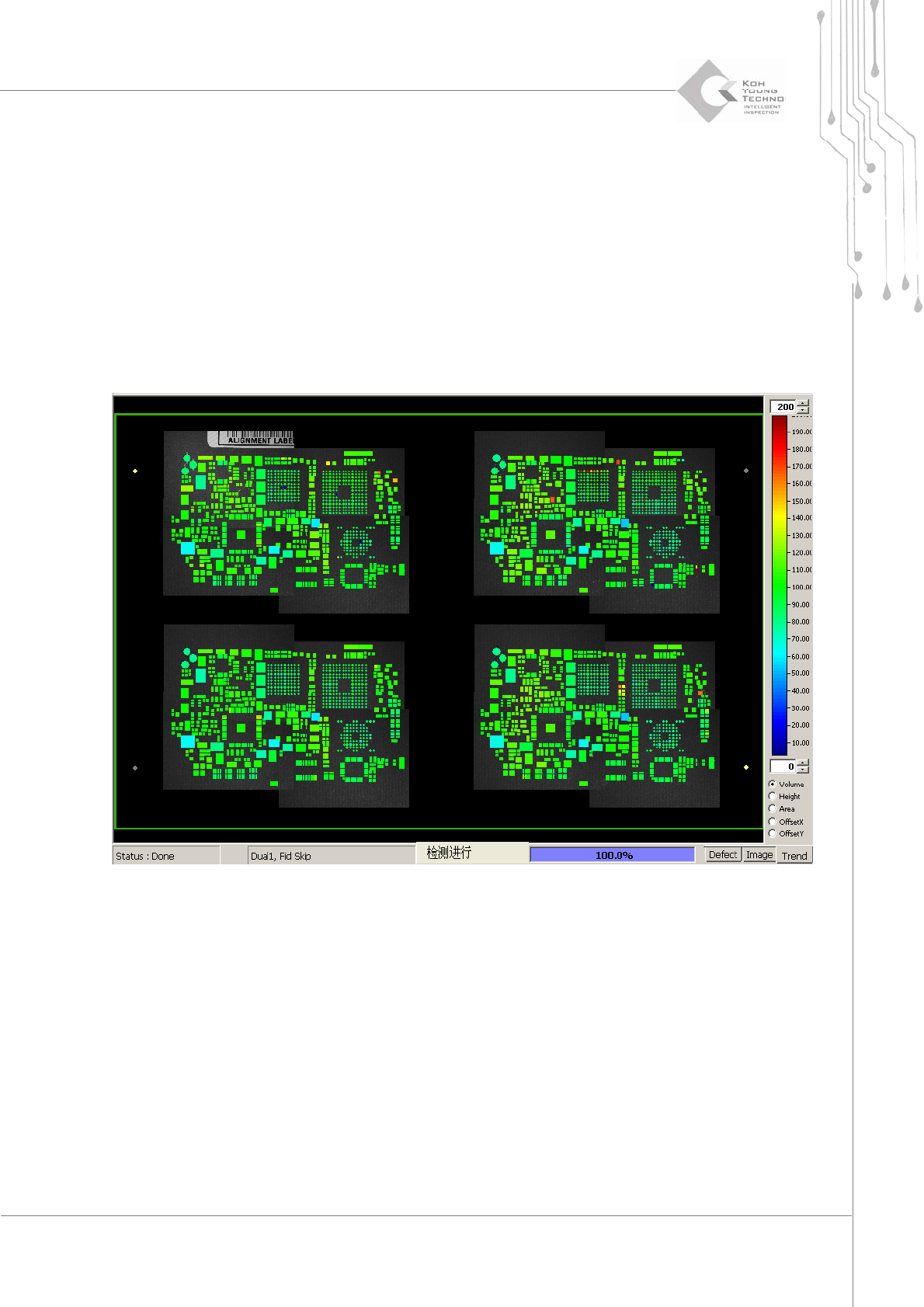

图 2-18. “Trend”（趋势）选项卡视图
40 | 第 4 章 3D Inspector
TM
版本 1.2
KOH YOUNG TECHNOLOGY INC.
2.7. 检测状态显示

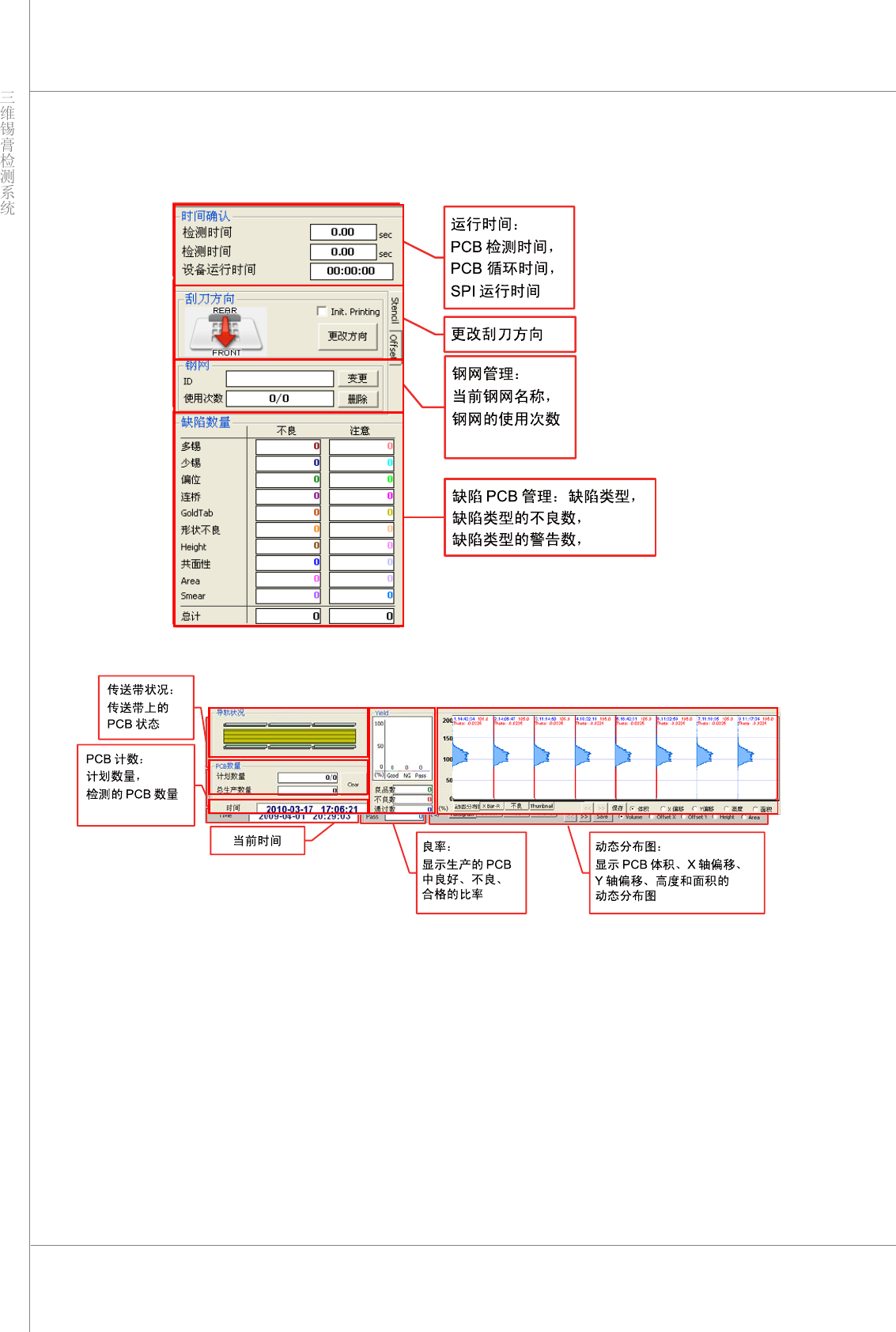

检测状态显示位于 3DInspector™ 的右侧和下方。详细说明如下所示。
程序员手册 | 41

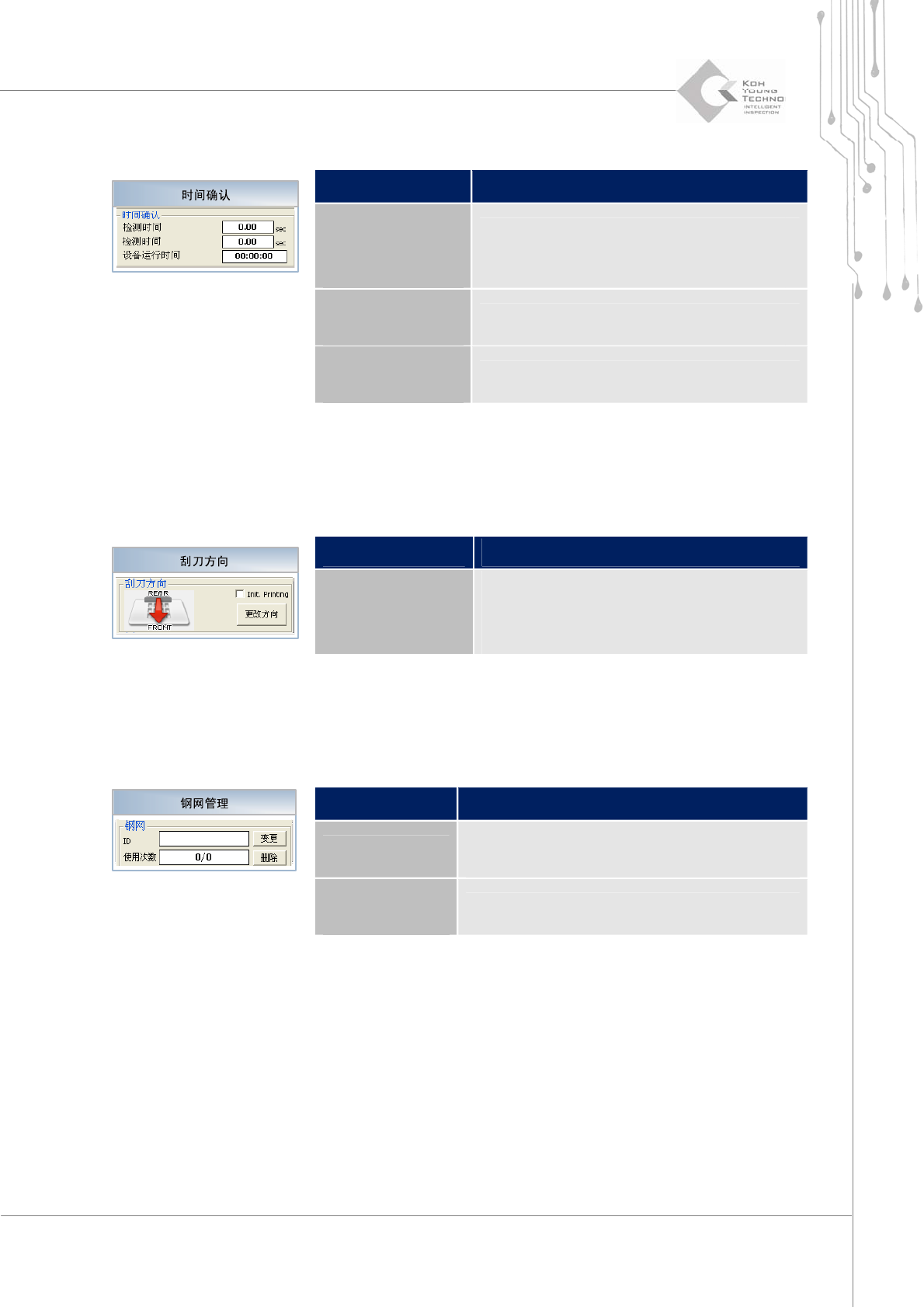

2.7.1. 时间确认
项 说明
“Time per Last
PCB Test”（上一
PCB 的检测时间）
上次检测耗用的时间。不包括加载和卸载耗用
的时间。
“Cycle Time”
（检测时间）
传送 PCB 通过机器耗用的时间
“Operation Time”
（运行时间）
3D Inspector 运行时间。累计检测时间。
2.7.2. 刮刀方向
项 说明
“Change Direction”
（更改方向）
更改刮刀的方向：
“Front Æ Rear”（由前向后）或“RearÆ Front”
（由后向前）。
2.7.3. 钢网管理
项 说明
“ID”（编号）
钢网编号。使用“Change”（变更）按钮创建
和保存钢网名称
“Count”
（使用次数）
钢网的使用次数。
