46 | 第 4 章 3D Inspector
TM
版本 1.2
KOH YOUNG TECHNOLOGY INC.
2.7.12. “BULL’S EYE”（牛眼图）
“Bull’s Eye”（牛眼图）以偏移图形式显示 PCB 上锡膏的方向趋势。该图还显示“PCB Scale”（PCB
刻度尺），表明钢网上基准点距离与 PCB 上基准点距离之间的差异。使用“PCB scale”（PCB 刻度
尺）可以查看 PCB 的缩小或放大情况并修改钢网，以获得更好的锡膏印刷效果。
图 2-19. 牛眼偏移图
“Offset”（偏移）
项 说明
“Pads”（Pad） PCB 上的 Pad 总数
X
PCB 上所有 Pad 的平均 X 轴偏移
Y
PCB 上所有 Pad 的平均 Y 轴偏移
“
PCB Scale
”
（PCB 刻度尺）
项 说明
“Diff”（差异） Gerber 文件上基准点距离与 PCB 上基准点距离之间的差异
X
PCB 向 X 轴的位移，使用 PCB 基准点检测进行计算
Y
PCB 向 Y 轴的位移，使用 PCB 基准点检测进行计算
程序员手册 | 47

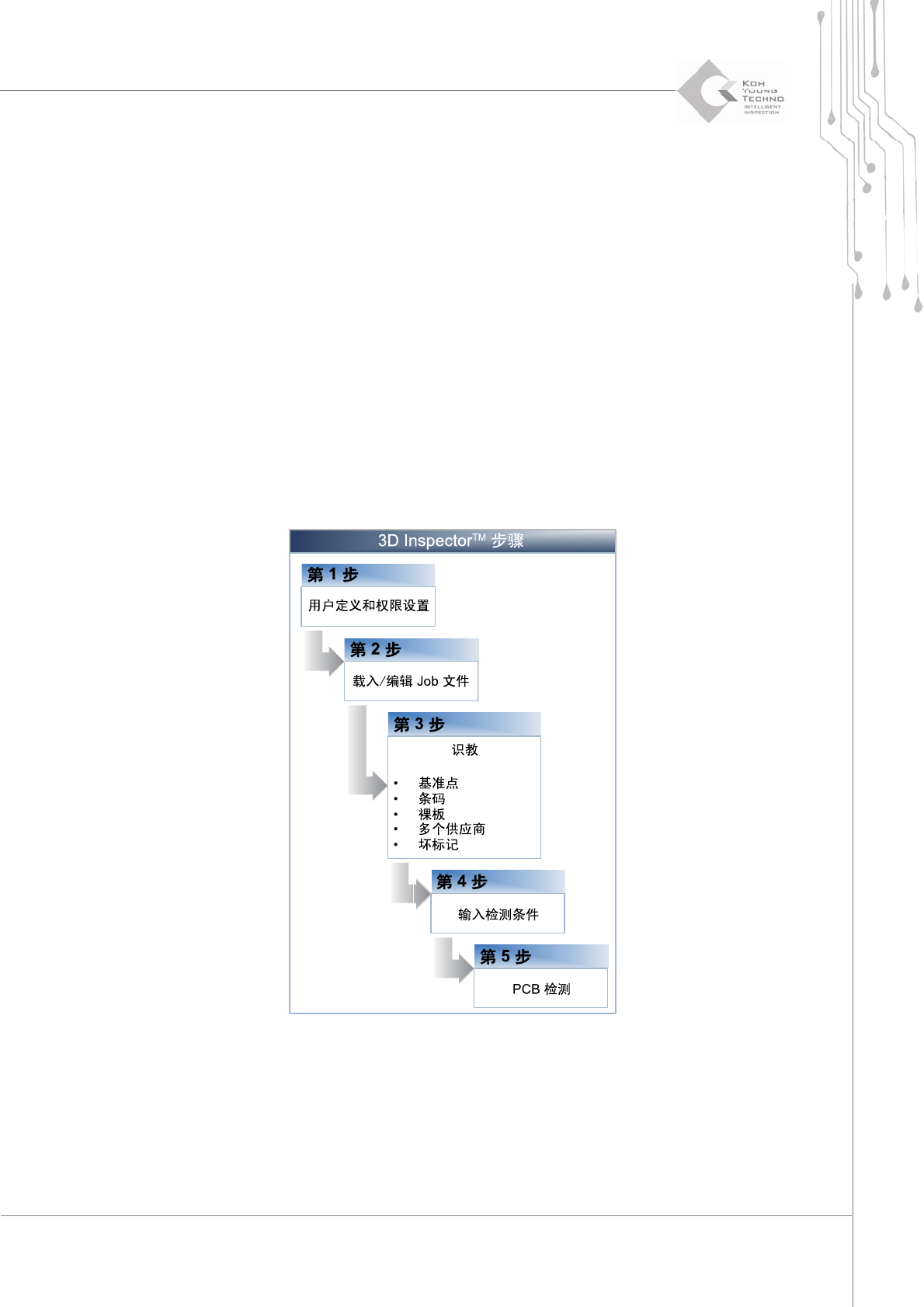

3. 3D INSPECTOR™ 实例
如下图所示，3DInspector™ 的处理过程是有序进行的。
1. 用户确认，
2. 编辑 Job 文件 (*.mdb)，
3. PCB 识教，
4. 输入检测条件，
5. PCB 检测。
因此，3D Inspector™ 的输入文件是从 CEditor™ 创建的 Job 文件 (*.mdb)。3D Inspector™ 使
用 Job 文件 (*.mdb) 来检测 PCB 并保存检测数据。当 PCB 不合格 (NG) 时，它会分析缺陷数据
并通知用户。检测结果通过 SPCPlus™ 收集和分析。
3D Inspector™ 通过设置用户权限来确定访问程序的优先级。若要编辑 3D Inspector™ 的 Job 文
件或使用识教之类的功能，必须将“Username”（用户名）更改为“Supervisor”（主管）。
48 | 第 4 章 3D Inspector
TM
版本 1.2
KOH YOUNG TECHNOLOGY INC.
3.1. 更改/设置用户权限
3.1.1. 更改用户

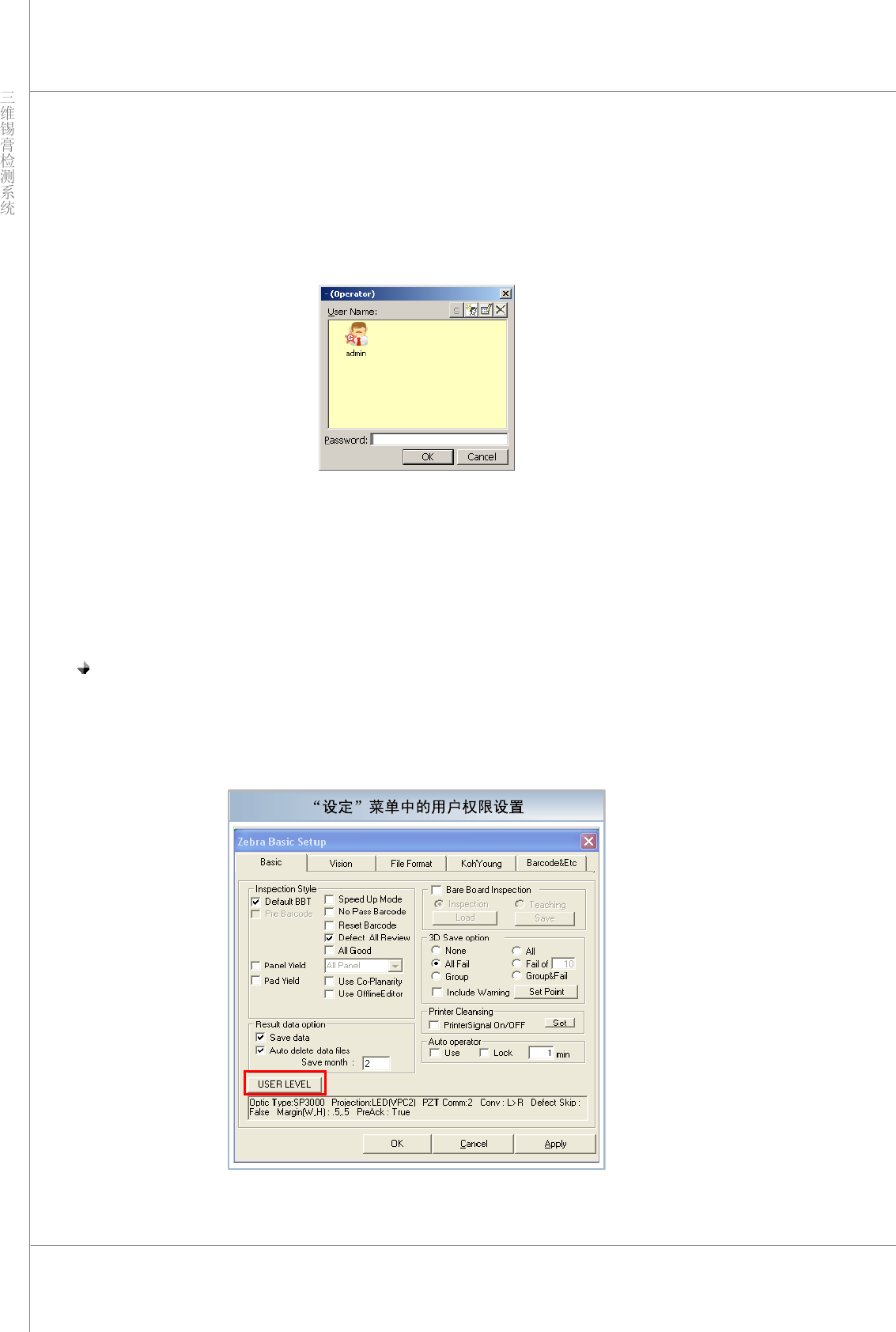

若要在 3DInspector™ 中更改用户，请执行“菜单工具栏”中的“User”（用户）菜单，并更改用户。
在 3D Inspector™ 的菜单工具栏中单击“User”（用户）菜单，激活“Operator”（操作员）对话框
并选择“Supervisor”（主管）。然后相应的密码并单击“OK”（确定）按钮。
3.1.2. 权限设置
3DInspector™ 中的权限设置步骤如下所示。
第 1 步：选择“UserLevel”（用户级别）菜单。
单击“Tools”（工具）菜单中的“Setup”（设定）菜单激活“ZebraBasicSetup”（Zebra 基本设定），
然后单击“USER LEVEL”（用户级别）按钮设置用户权限。此时将激活“UserLimit”（用户限制）对
话框。
