54 | 第 4 章 3D Inspector
TM
版本 1.2
KOH YOUNG TECHNOLOGY INC.
3.2.3.1. 基准点识教
“基准点识教”是“识教”步骤之一，适用于因注册为基准点的 Pad 形状特殊而导致 SPI 无法识
别的情况。
“基准点识教”的步骤如下所示，“基准点识教”的其他附加功能（增加、移动等）将在“4.3.2”中
介绍。“FiducialTool”（基准点工具）.
当基准点形状非常特殊导致 SPI 无法识别原始基准点时，请使用“二维识教”重新注册基准点，使
SPI 能够识别出基准点。
程序员手册 | 55
项 说明
“Fiducial sha pe selection”
（基准点形状选择）
选择基准点的形状。
‐ “Normal”（正常）：正常的圆形
‐ “Matching”（匹配）：特殊形状
‐ “3D”（三维）：通过 3 维形状搜索基准点
“Offset X”（X 偏移） 输入 X 轴偏移
“Offset Y”（Y 偏移） 输入 Y 轴偏移。
“Acceptable”（允许偏差）
输入公差。
此功能的执行步骤如下所示。

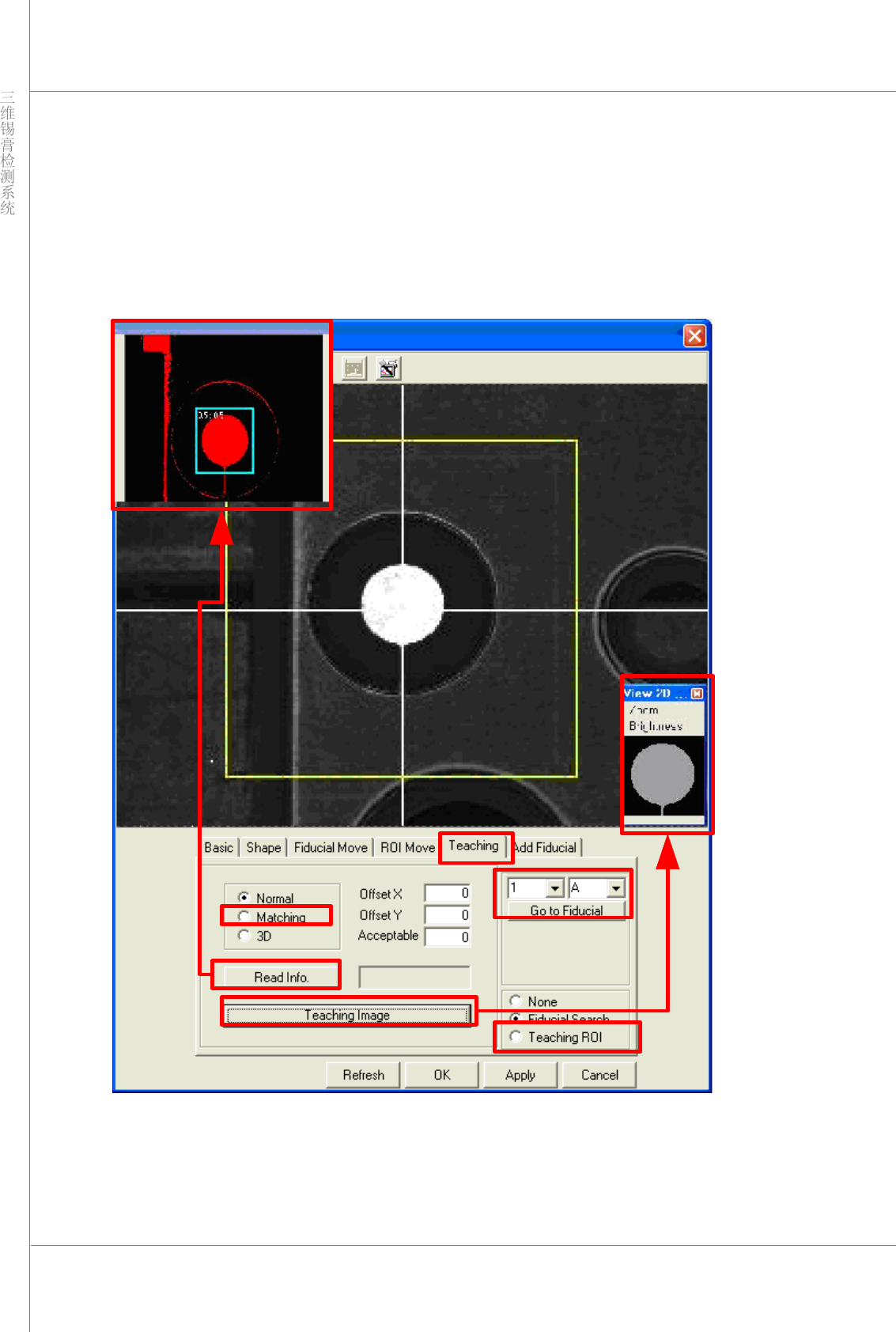

选择“Tools”（工具）菜单中的“Fid.T”（基准点工具）图标或“Fiducial Tool”（基准点工具）
菜单。
将会激活“FiducialTool”（基准点工具）对话框。
单击“GotoFiducial”（转至基准点）按钮。
选择“Matching/Teaching ROI”（匹配/识教 ROI）按钮，在“识教”区域内用鼠标拖动基准点
图像。
单击“Read info”（读取信息）按钮时，会显示矩形内的红色基准点标记与黑色外部区域之间的面积
比率。使该比率为 1:1。
单击“Apply”（应用），然后单击“Teaching Image”（识教图像）按钮。出现“View 2D
image”（查看二维图像）时，即表示“Fiducial Teaching”（基准点识教）已完成。因为创建了完
全匹配的图像，所以从“Fiducial Teaching”（基准点识教）新创建的基准点就可以用作执行 PCB
检测的基准点了。
56 | 第 4 章 3D Inspector
TM
版本 1.2
KOH YOUNG TECHNOLOGY INC.
3.2.3.2. 裸板识教
在检测前分析 PCB 的特征以提高检测准确性。有两 (2) 种方法可以提高检测准确性：1) “Bare
Board Teaching Wizard” （裸板检测魔法师）和 2) “Multi Vendor Teaching”（多个供应商识
教）。用户可以使用此功能对裸板进行预检，并获取裸板的高度值。在实际检测中，可根据裸板的高
度计算出锡膏高度。“BareBoardTeachingWizard”（裸板检测魔法师）因易于访问而更加常用。
第 1 步：选择“Wizard”（魔法师）菜单中的“Bare Board Teaching”（裸板检测魔法
师）菜单打开“Bare Board Teac hi ng”（裸板识教）对话框，然后依次单击“Bard Board
Teaching”（裸板识教）Æ“Next”（下一步）按钮。
