4.3.2.2. “Fiducial Shape Tool”（基准点形状工具）对话框

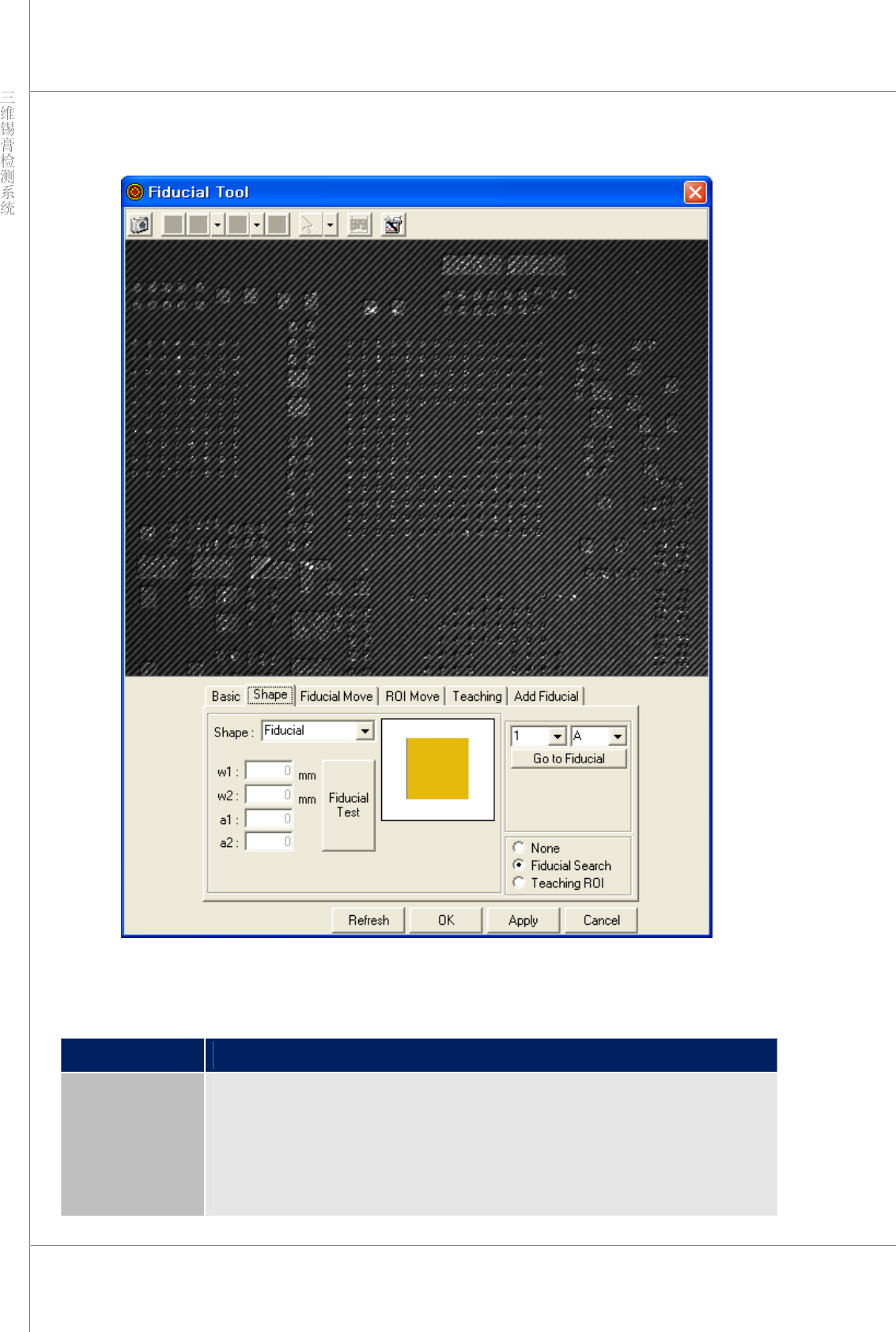

图 4‐9. “Fiducial Shape Tool”（基准点形状工具）对话框
设置各种基准点形状信息以准确识别基准点
项目 说明
“Shape”
（形状）
设置基准点形状信息。信息以“???_? ??”格式显示。文件名的前一部分表示形
状，后一部分表示颜色。
示例>
圆形_白色：白色圆形形状
十字_黑色：黑色十字形状
程序员手册 | 93
w1，w2
设置某些基准点的大小。目前仅应用了十字和菱形形状。对于其他基准点形状，
则禁用“w1”，“w2”。
a1，a2
目前无法使用。特殊基准点的初级设置，供将来进一步使用。
“Fiducial Test”
（基准点测试）
设置后，请单击此按钮。
检查机器是否根据新设置的基准点正确运行（识别）。
注意：如果在“KYConfig”（KY 配置）中启用了“Global Fiducial”（全局基准点）,形状和大小
设置将会被忽略。
4.3.2.3. “Fiducial Move”（基准点移动）对话框
1
2
3

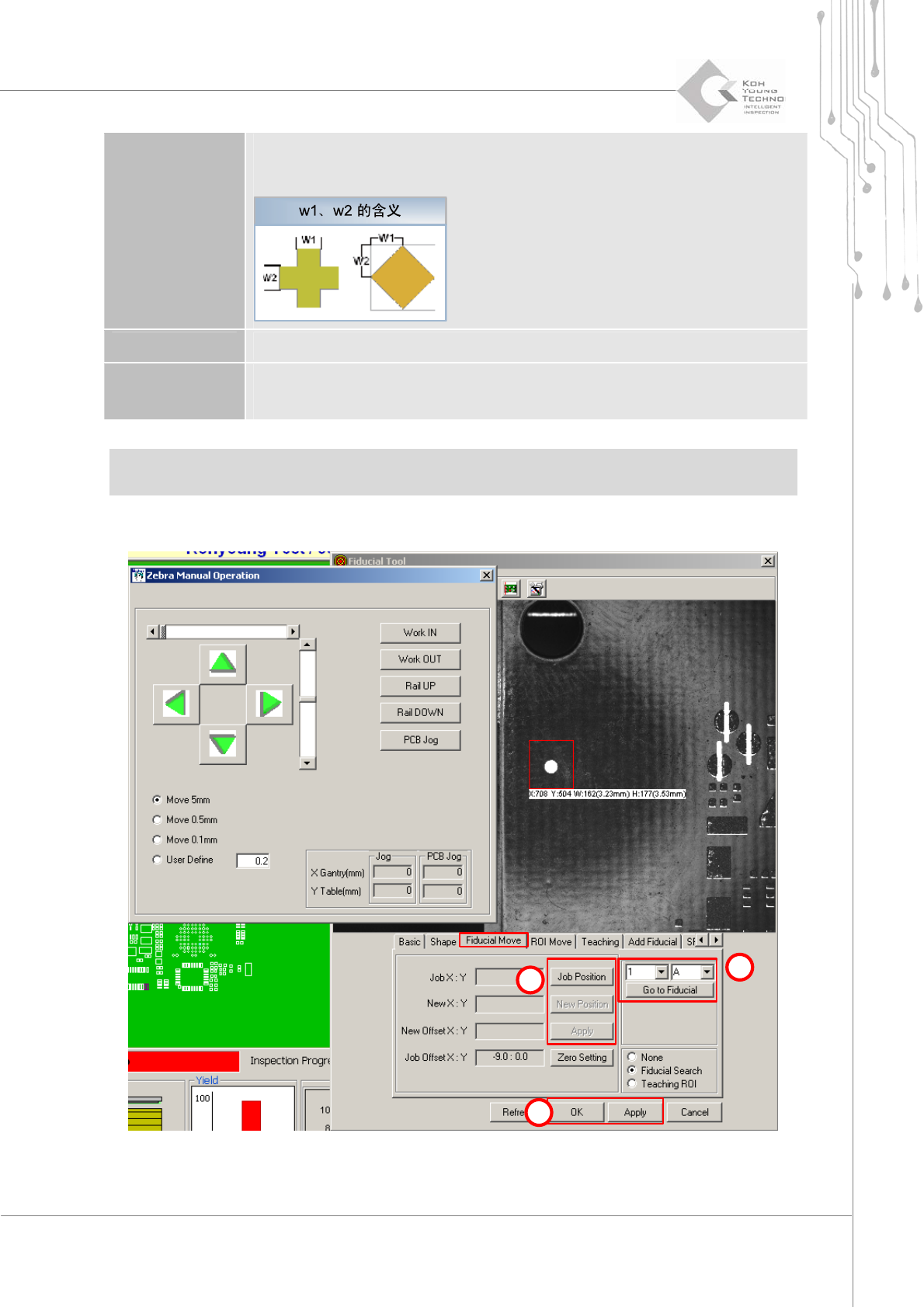

图 4‐10. “Fiducial Move”（基准点移动）对话框
94 | 第 4 章 3D Inspector
TM
版本 1.2
KOH YOUNG TECHNOLOGY INC.
当机器因基准点坐标位置有问题而无法找到基准点时，将会用到此对话框。
（移动到基准点、设置新基准点位置、保存、初始化基准点设置）。
项目 说明
“Job Po si ti on ”
（Job 位置）
移动到当前的基准点位置。
“New Position”
（新位置）
设置新基准点。
“Apply”
（应用）
保存新基准点。
“Zero Setting”
（零设置）
初始化基准点设置。
步骤
选择“Fi d. T”（基准点工具）或“Tools”（工具）菜单中的“Fiducial Tool”（基准点工
具）菜单将会激活“FiducialTool”（基准点工具）对话框，如上图所示。
单击“Go toFiducial”（转至基准点）按钮。
单击“JobPosition”（Job 位置）按钮激活“JOG”（方向盘）对话框。
使用“JOG”（方向盘）使基准点的中心位置与实时屏幕的中心匹配。单击“New
Position”（新位置），然后单击“Apply”（应用）按钮。
单击“OK”（确定）按钮将结果保存到 Job 文件 (*.mdb) 中。
