程序员手册 | 95 4.3.2.4. “ ROI Move ”（ ROI 移动）对话框 图 4 ‐ 11. “ ROI Move ”（ ROI 移动）对话框 重新设置基准点的 ROI （关注区域）。 项目 说明 “ ROI Vi ew ”（ ROI 视图） 显示 ROI 。 “ Zero Set ”（零设置） 初始化 ROI 设置。 “ Apply ”（应用） 将更改的设置应…
94 | 第 4 章 3D Inspector
TM
版本 1.2
KOH YOUNG TECHNOLOGY INC.
当机器因基准点坐标位置有问题而无法找到基准点时，将会用到此对话框。
（移动到基准点、设置新基准点位置、保存、初始化基准点设置）。
项目 说明
“Job Po si ti on ”
（Job 位置）
移动到当前的基准点位置。
“New Position”
（新位置）
设置新基准点。
“Apply”
（应用）
保存新基准点。
“Zero Setting”
（零设置）
初始化基准点设置。
步骤
选择“Fi d. T”（基准点工具）或“Tools”（工具）菜单中的“Fiducial Tool”（基准点工
具）菜单将会激活“FiducialTool”（基准点工具）对话框，如上图所示。
单击“Go toFiducial”（转至基准点）按钮。
单击“JobPosition”（Job 位置）按钮激活“JOG”（方向盘）对话框。
使用“JOG”（方向盘）使基准点的中心位置与实时屏幕的中心匹配。单击“New
Position”（新位置），然后单击“Apply”（应用）按钮。
单击“OK”（确定）按钮将结果保存到 Job 文件 (*.mdb) 中。
程序员手册 | 95
4.3.2.4. “ROI Move”（ROI 移动）对话框
图 4‐11. “ROI Move”（ROI 移动）对话框
重新设置基准点的 ROI（关注区域）。
项目 说明
“ROI View”（ROI 视图） 显示 ROI。
“Zero Set”（零设置） 初始化 ROI 设置。
“Apply”（应用）
将更改的设置应用于选择的基准点。
“All Apply”（全部应用）
将更改的设置应用于所有基准点。
“JOG”（方向盘）
将相机视图移动到设置的距离。
96 | 第 4 章 3D Inspector
TM
版本 1.2
KOH YOUNG TECHNOLOGY INC.
4.3.2.5. “Teaching Fiducial”（识教基准点）对话框

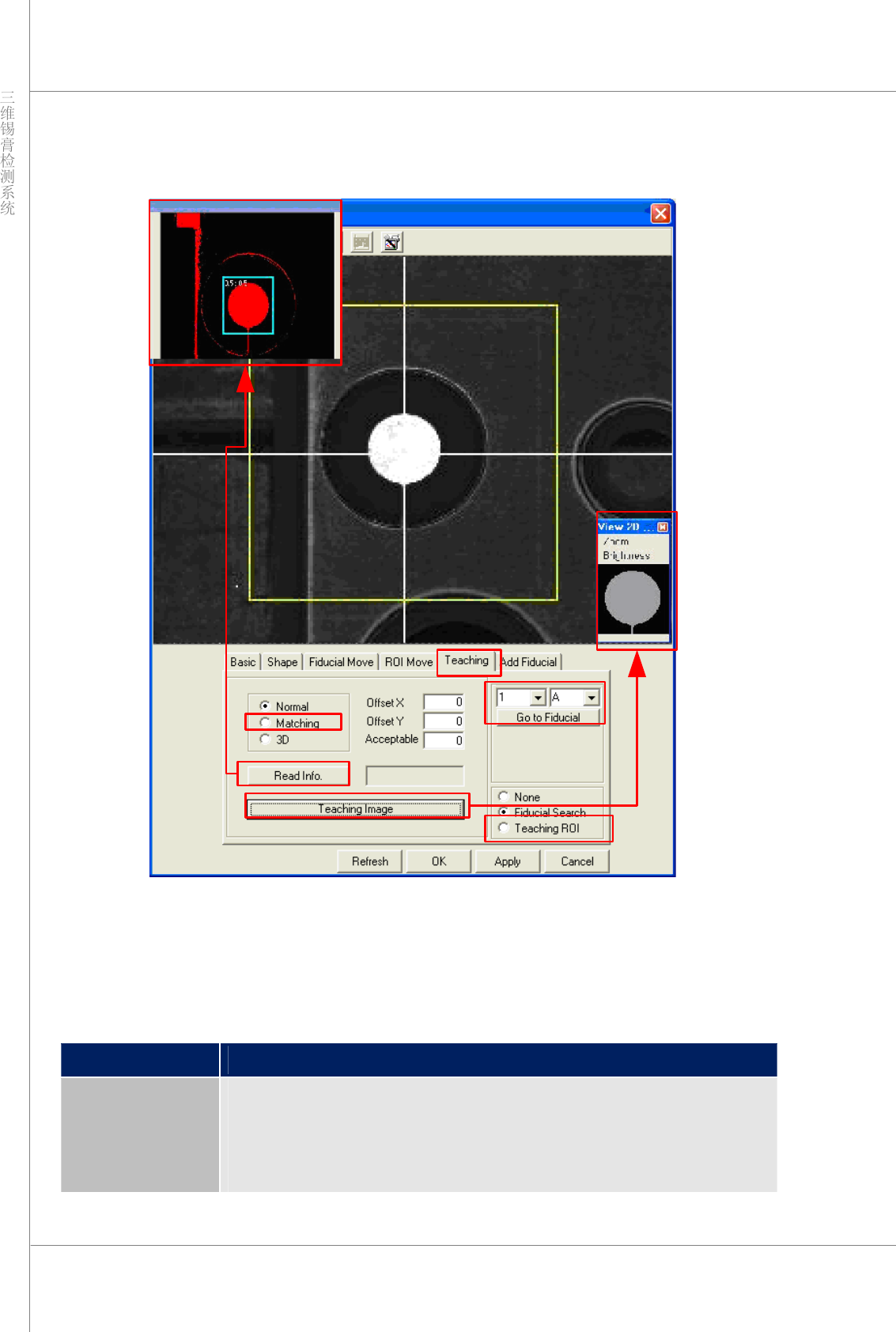

图 4‐12. “Teaching Fiducial”（识教基准点）对话框
本例中的基准点形状非常奇特，SPI 无法识别基准点。在这种情况下，可使用二维识教来注册该基准
点，使其可被识别出来。
项目 说明
“Fiducial Shape”
（基准点形状）
选择基准点形状。
“Normal”（正常）：普通的圆形
“Matching”（匹配）：特殊形状
3D：三维形状
