4.3.2.4. “ROI Move”（ROI 移动）对话框
图 4‐11. “ROI Move”（ROI 移动）对话框
重新设置基准点的 ROI（关注区域）。
项目 说明
“ROI View”（ROI 视图） 显示 ROI。
“Zero Set”（零设置） 初始化 ROI 设置。
“Apply”（应用）
将更改的设置应用于选择的基准点。
“All Apply”（全部应用）
将更改的设置应用于所有基准点。
“JOG”（方向盘）
将相机视图移动到设置的距离。
96 | 第 4 章 3D Inspector
TM
版本 1.2
KOH YOUNG TECHNOLOGY INC.
4.3.2.5. “Teaching Fiducial”（识教基准点）对话框
图 4‐12. “Teaching Fiducial”（识教基准点）对话框
本例中的基准点形状非常奇特，SPI 无法识别基准点。在这种情况下，可使用二维识教来注册该基准
点，使其可被识别出来。
项目 说明
“Fiducial Shape”
（基准点形状）
选择基准点形状。
“Normal”（正常）：普通的圆形
“Matching”（匹配）：特殊形状
3D：三维形状
程序员手册 | 97

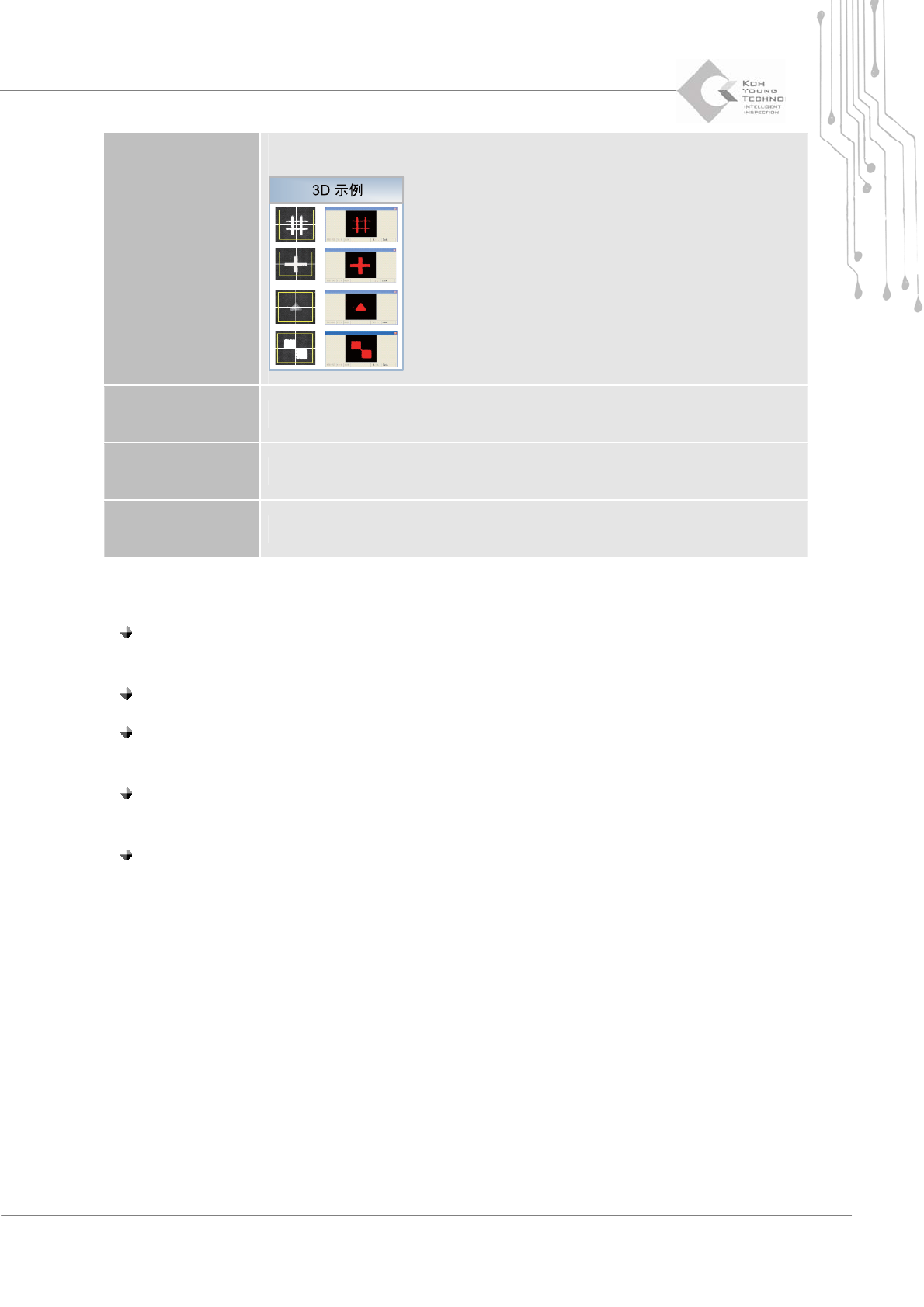

‐ “Example of 3D”（三维示例）
“Offset X”
（X 偏移）
输入 X 轴偏移位置。
“Offset Y”
（Y 偏移）
输入 Y 轴偏移位置。
“Acceptable”
（允许偏差）
输入基准点阈值公差。
步骤
选择“Fi d. T”（基准点工具）或“Tools”（工具）菜单中的“Fiducial Tool”（基准点工
具）菜单将会激活“FiducialTool”（基准点工具）对话框，如上图所示。
单击“Go toFiducial”（转至基准点）按钮。
单击“Matching/Teaching ROI”（匹配/识教 ROI）按钮，在要识教的区域内用鼠标拖动基
准点图像。
单击“Read info”（读取信息）按钮时，会显示矩形内的红色基准点标记与黑色外部区域之
间的面积比率。使该比率为 0.5:0.5。
依次单击“Apply”（应用）和“Teaching Image”（识教图像）按钮。出现“View 2D”
（查看二维）图像时，即表示“Fiducial Teaching”（基准点识教）已完成。因为创建了完
全匹配的图像，所以从“Fiducial Teac hi ng ”（基准点识教）新创建的基准点就可以用作执
行 PCB 检测的基准点了。
