（2） 利用矩形框选取
对于单个或多个元器件的情况，按住鼠标并拖动鼠标，拖出一个矩形框，将要选取的元
器件包含在该矩形框中，如 5－13所示，释放鼠标后即可选取单个或多个元器件。选中的元
件高亮显示，表明该元器件已经被选取，如图 5－14所示。

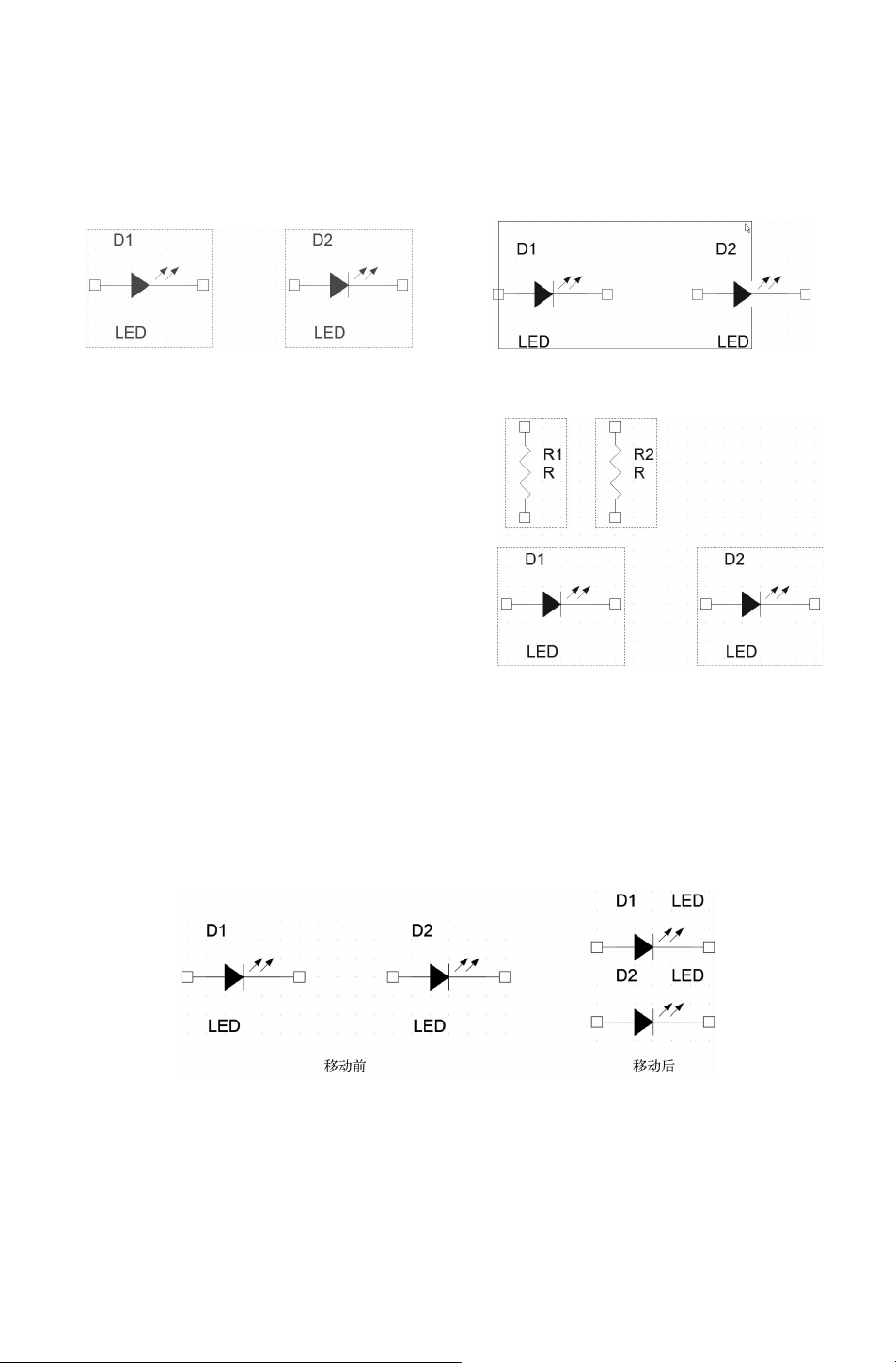

图 5－12 选取多个元器件
图 5－13 拖出矩形框
图 5－14 选中元器件
在图 5－13中，只要元器件的一部分在矩形
框内，则显示选中对象，与矩形框从上到下框选
还是从下到上框选无关。
（3） 用菜单栏选取元器件
选择菜单栏中的 “Edit（编辑）”
→
“Select
All（全 部 选 择）” 命 令，选 中 原 理 图 中 的 全 部
对象。
2.取消选取
取消选取也有多种方法，这里介绍几种常用
的方法。
1）直接用鼠标单击电路原理图的空白区域，即可取消选取。
2）按住 〈Ctrl〉键，单击某一已被选取的元器件，可以将其取消选取。
3.元件的移动
在移动的时候是移动元件主体，而不是元件名或元件序号；同样的，如果需要调整元件
名的位置，则先选择元件，再移动元件名就可以改变其位置，在图 5－15中显示元件与元件
名均被移动的操作过程。
图 5－15 移动元件
将左右并排的两个元件，调整为上下排列，元件名从元件下方调整到元件右上方，以节
省图样空间。
在实际绘制原理图的过程中，最常用的方法是直接使用鼠标拖曳来实现元件的移动。
