则采 用 原理 图 运行 环 境中 设 置的 颜 色。 图 5 － 4 3 “ 字 体 ” 对 话框 图 5 － 4 4 颜 色设 置 列表 5 . R o t a t i o n ： 循环 设 置 在该 选 项下 有 4 个 选 项 ： 0 ° 、 9 0 ° 、 1 8 0 ° 、 2 7 0 ° ， 选 择 不 同 选 项 ， 设 置 元 件 以 什 么 方 位 显示 ， 与对 元 件进 行 旋转 操 作的 作 用相 同 。 通过…
则采用原理图运行环境中设置的颜色。

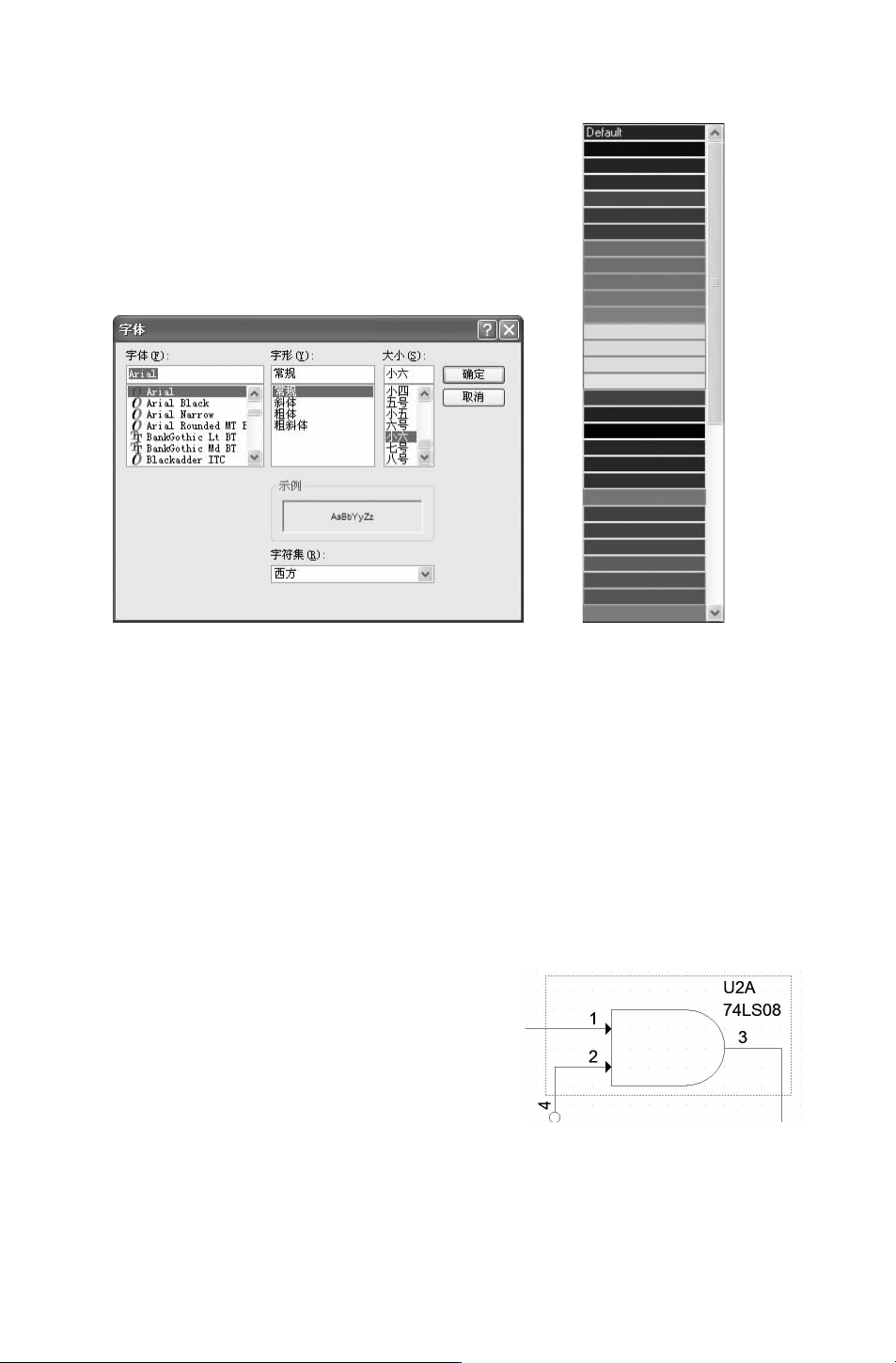

图 5－43 “字体”对话框 图 5－44 颜色设置列表
5.Rotation：循环设置
在该选项下有 4个选项：0°、90°、180°、270°，选择不同选项，设置元件以什么方位
显示，与对元件进行旋转操作的作用相同。
通过对元件的属性进行设置，一方面可以确定后面生成的网络报表的部分内容，另一方
面也可以设置元件在图样上的摆放效果。
5.3.3 外观设置
编辑元件外观主要是修改元件符号形状，在原理图绘制过程中，所需元件在元件库中查
找不到，重新创建新的元件过程太过烦琐，为减少步骤与时间，在元件库中查找到与所需元
图 5－45 选择元件
件相似的元件，并对其进行编辑，以达到代替所
需元件的目的。
元件外形的编辑方法具体操作步骤如下：
选中 图 5－45中 的 元 件， 选 择 菜 单 栏 中 的
“Edit（编辑）”
→
“Part（元件）” 命令或单击右
键选择 “EditPart（编辑元件）” 快捷命令，弹出
如图 5－46所示的元件编辑窗口，在该窗口中可利
用 “Draw （绘图）” 工具栏中的图形绘制命令进行
外观编辑。
601
