1） “Scope（范围）” 选项组：在该选项组下设置需要进行编号的对象范围是全部还是
部分。
●
“Updateentiredesign”：更新整个设计。
●
“Updateselection”：更新选择的部分电路。
2）“Action（功能）” 选项组：在该选项组下设置编号功能。
●
“Incrementalreferenceupdate”：在现有的基础上进行增加排序。
●
“Unconditionalreferenceupdate”：无条件进行排序。
●
“Resetpartreferencesto‘？’”：把所有的序号都变成 “？”。
●
“AddIntersheetReferences”：在分页图样间的端口的序号加上图样编号。
●
“DeleteIntersheetReferences”：删除分页图样间的端口的序号上的图样编号。
3）“Combinedpropertystring”：组合对话框中的属性。
4）“Resetreferencenumberstobeginat1ineachpage”：编号时每张图样都从 1开始。
5）“Donotchangethepagenumber”：不改变图样编号。
2.打开 “PCBEditorReuse”、“LayoutReuse”选项卡，分别如图 5－48和图 5－49所示，
设置元件重新编号参数。

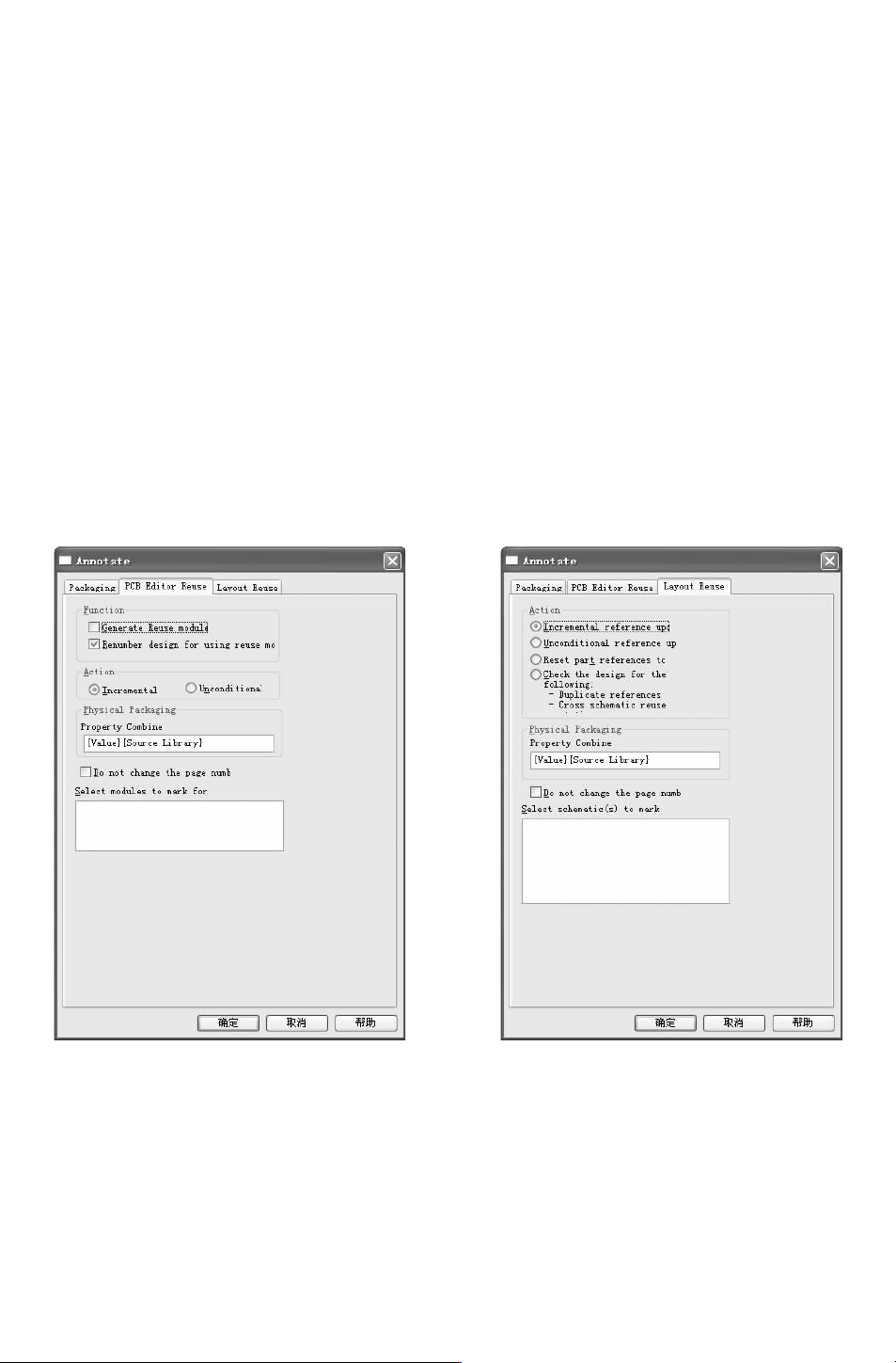

图 5－48 “PCBEditorReuse” 选项卡 图 5－49 “LayoutReuse”选项卡
5.3.5 反向标注
自动编号只能更改关键词后的数字，想要改变其中的序号或对调引脚、对调逻辑门，需
要按规则编辑一个 “
*
.SWP” 文件。
1.选择菜单栏中的 “Tools（工具）”
→
“BackAnnotation（反向标注）” 命令或单击
