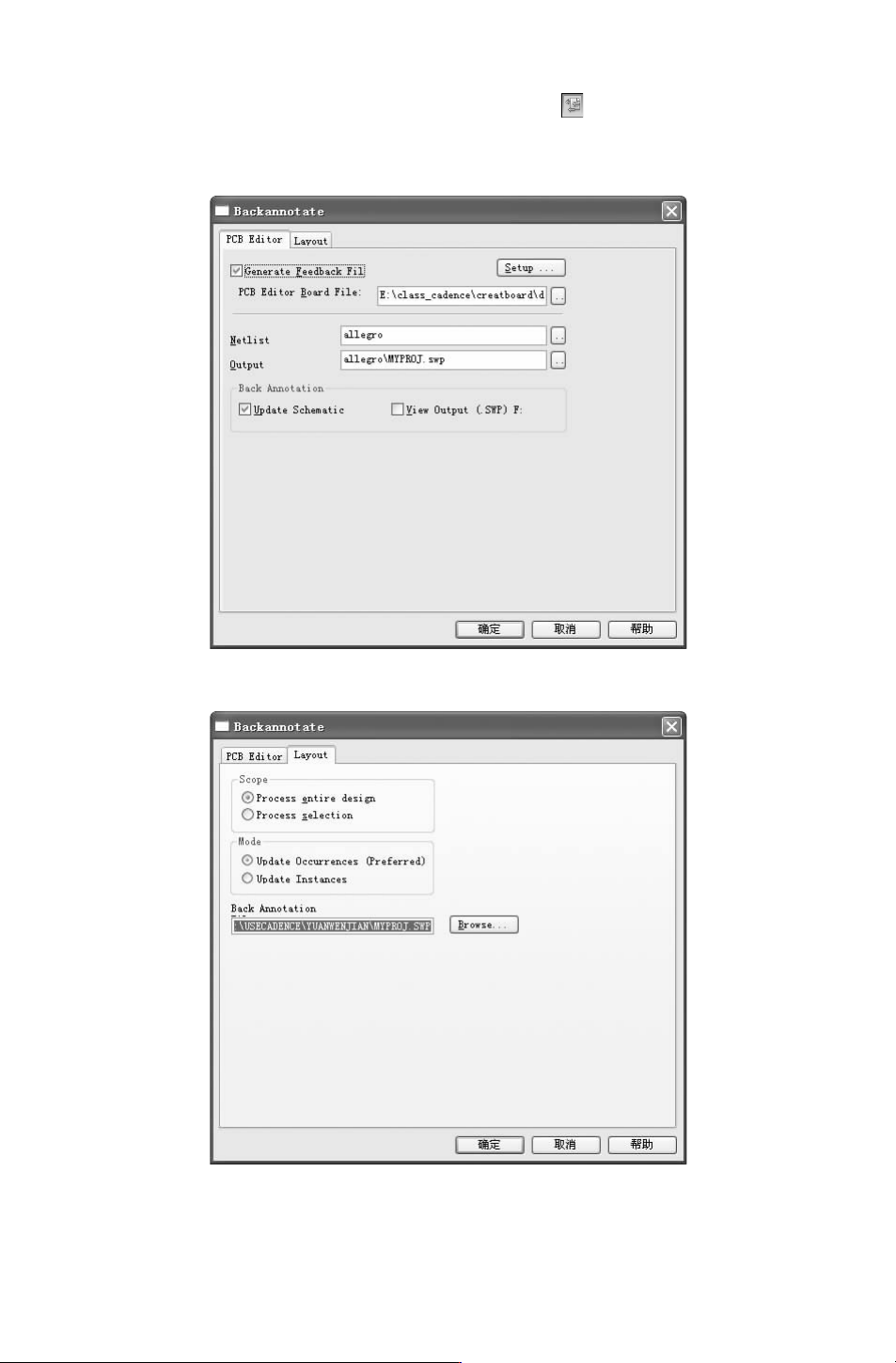

“Capture”工具栏中的 “Backannotate（反向标注）” 按钮 ，弹出 “Backannotate（反向
标注）” 对话框，该对话框包含 2个选项卡， “PCBEditor（PCB编辑器）” 选项卡与 “Lay-
out（布局）” 选项卡，分别如图 5－50和图 5－51所示。
图 5－50 “PCBEditor（PCB编辑器）”选项卡
图 5－51 “Layout（布局）”选项卡
901
2.“Scope（范围）” 栏和 “Mode（模式）” 栏内容与前述 “Annotate（标注）” 对话框
的相同，这里不再赘述。
3.“BackAnnotation（反向标注）” 文本框指定所编辑的文本文件的内容，而这个文件
的内容与叙述方式要用到下面 3个命令。
1） CHANGEREF改 变 元 件 序 号， 例 如 把 “U1A” 改 为 “U2A”， 其 命 令 格 式 为
“CHANGEREFU1AU2A”。
2） GATESWAP将电路图中 2个相同的逻辑门进行互换，例如要将 “U1A” 与 “UID”
交换，其命令格式为 “GATESWAPU1AUID”。
3）PINSWAP交换指定元件中的 2只引脚，例如把 “U1A” 的第 1个引脚和第 2个引脚
交换。其命令格式为 “PINSWAPU1A12”。
011
第 6章 原理图的电气连接
在整个电路设计过程中，电气连接是电路设计的实质，将元件按照实际要求进行连接，在原
理图中是没有标准答案的，只要求在遵守正确电气连接的原则下，尽量避免叠加及线路交叉。
本章将详细介绍如何连接原理图。希望用户通过本章的学习，掌握原理图设计的过程和
方法。
知识点
●
原理图连接工具
●
元件的电气连接
●
绘图工具
6.1 原理图连接工具
Cadence提供了 3种对原理图进行电气连接的操作方法。
1.使用菜单命令

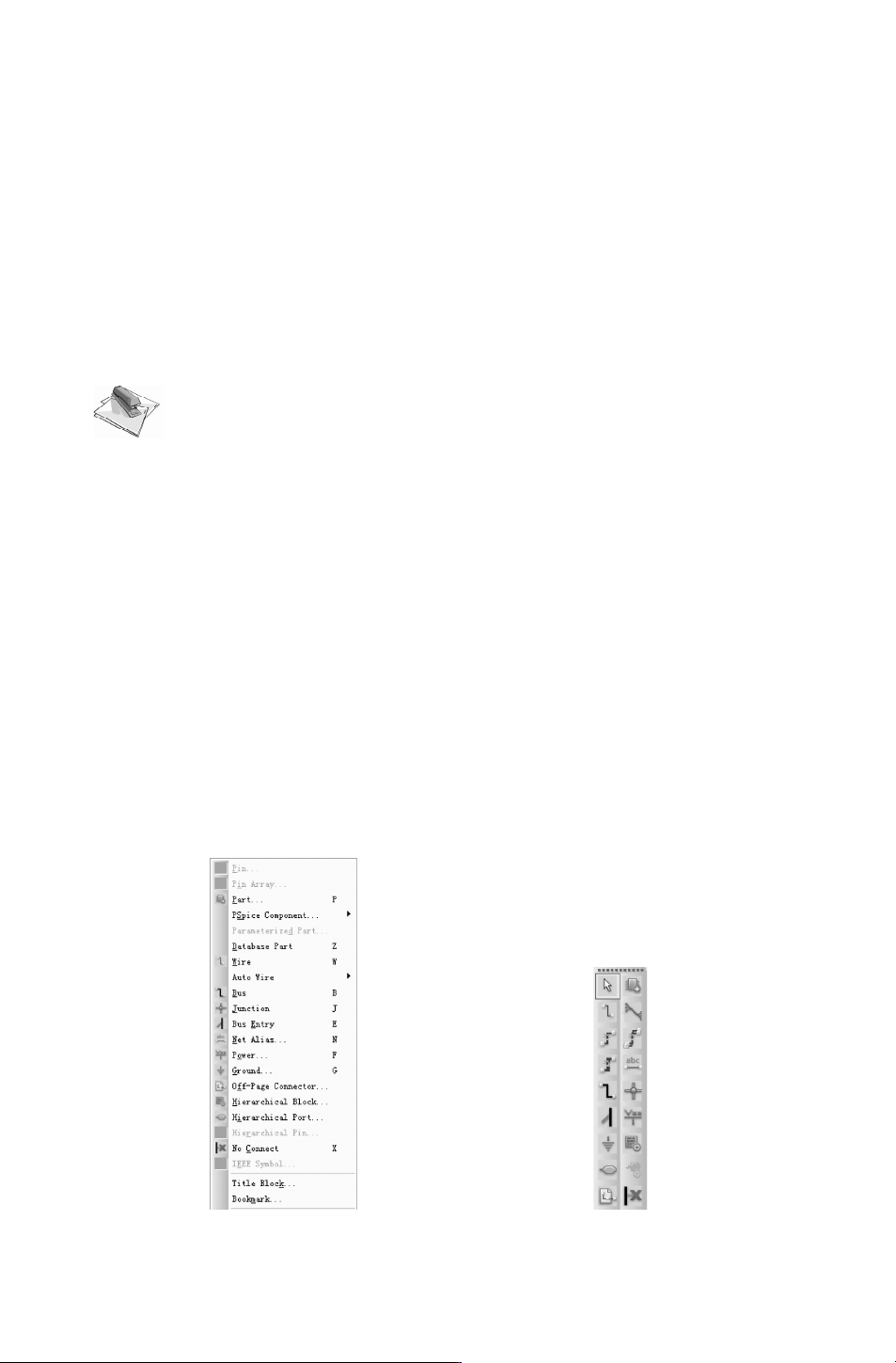

如图 6－1所示为菜单栏中 “Place（放置）” 菜单中原理图连接工具部分。在该菜单中，
提供了放置各种元件的命令，还包括 Bus（总线）、BusEntry（总线分支）、Wire（导线）、
NetAlias（网络名） 等连接工具的放置命令。
2.使用 Draw工具栏
在 “Place（放置）” 菜单中，各项命令分别与 “Draw （绘图）” 工具栏中的按钮一一对
应，直接单击该工具栏中的相应按钮，即可完成相同的功能操作，如图 6－2所示。
图 6－1 “Place（放置）” 菜单 图 6－2 “Draw （绘图）” 工具栏
