5.导线的重复模式
连接线路过程中，确定起点，向外绘制一段导线后，按 〈F4〉 键后，可重复上述操作，

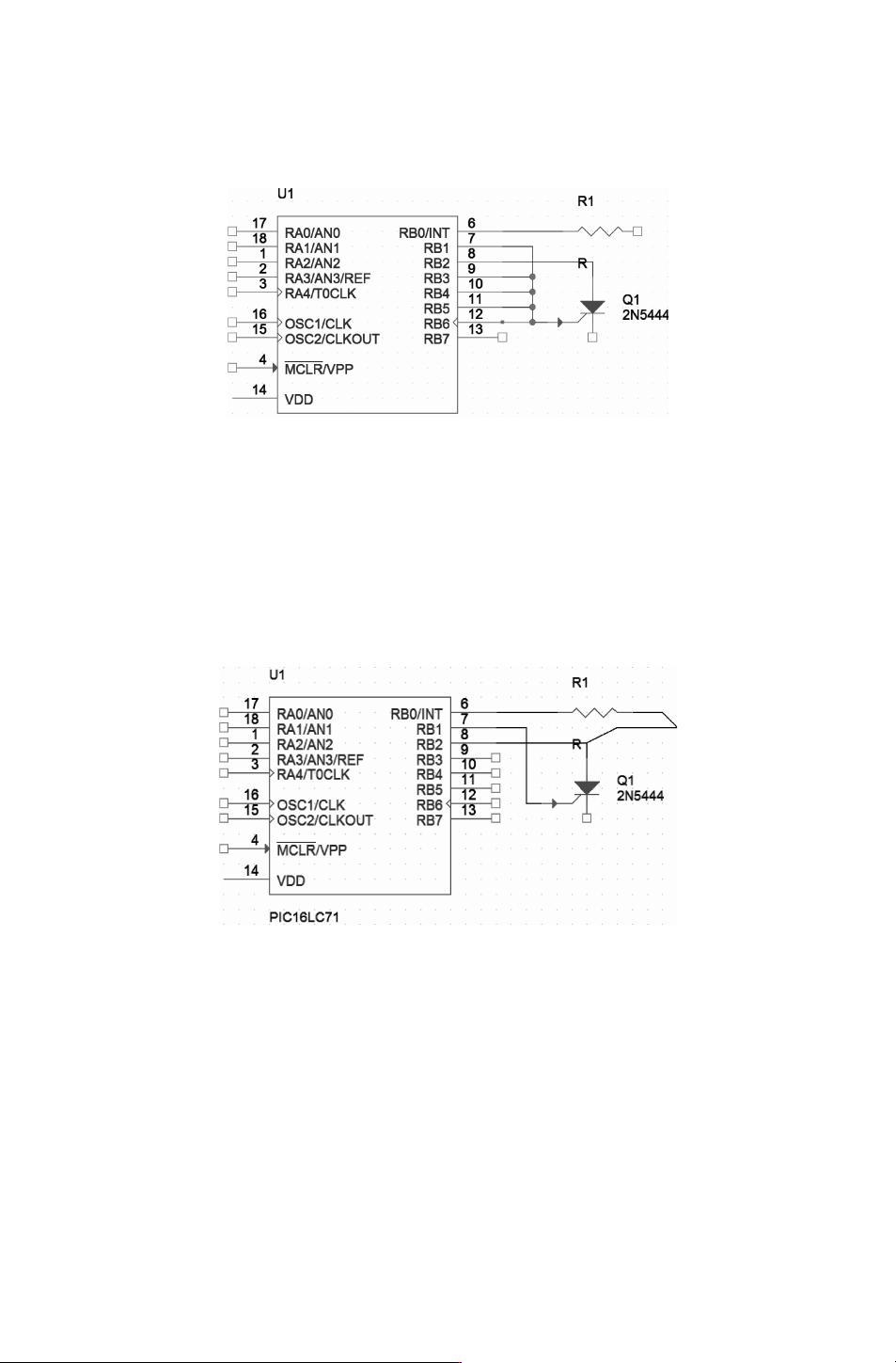

如图 6－7所示。
图 6－7 重复操作
6.导线的斜线模式
有些时候，为了增强原理图的可观性，把导线绘制成斜线。具体方法如下：
连接线路过程中，单击鼠标的同时按住 〈Shift〉键，确定起点后，向外绘制的导线为斜
线，单击鼠标或按 空 格 键 确 定 第 一 段 导 线 的 终 点，继 续 绘 制 第 二 段 导 线 过 程 中，松 开
〈
Shift〉 键，绘制水平或垂直的导线，继续按住 〈Shift〉 键，则可继续绘制斜线，如图 6－8
所示。
图 6－8 绘制斜线
6.2.2 总线的绘制
总线是一组具有相同性质的并行信号线的组合，如数据总线、地址总线、控制总线等。
在大规模的原理图设计中，尤其是数字电路的设计中，只用导线来完成各元件之间的电气连
接的话，则整个原理图的连线就会显得细碎而烦琐，而总线的运用则可大大简化原理图的连
线操作，可以使原理图更加整洁、美观。
在规模较大的原理图中，总线可以使电路布局更加清晰，总线与导线相比，颜色深、线
型粗。原理图编辑环境下的总线没有任何实质的电气连接意义，仅仅是为了绘图和读图的方
便而采取的一种简化连线的表现形式。
