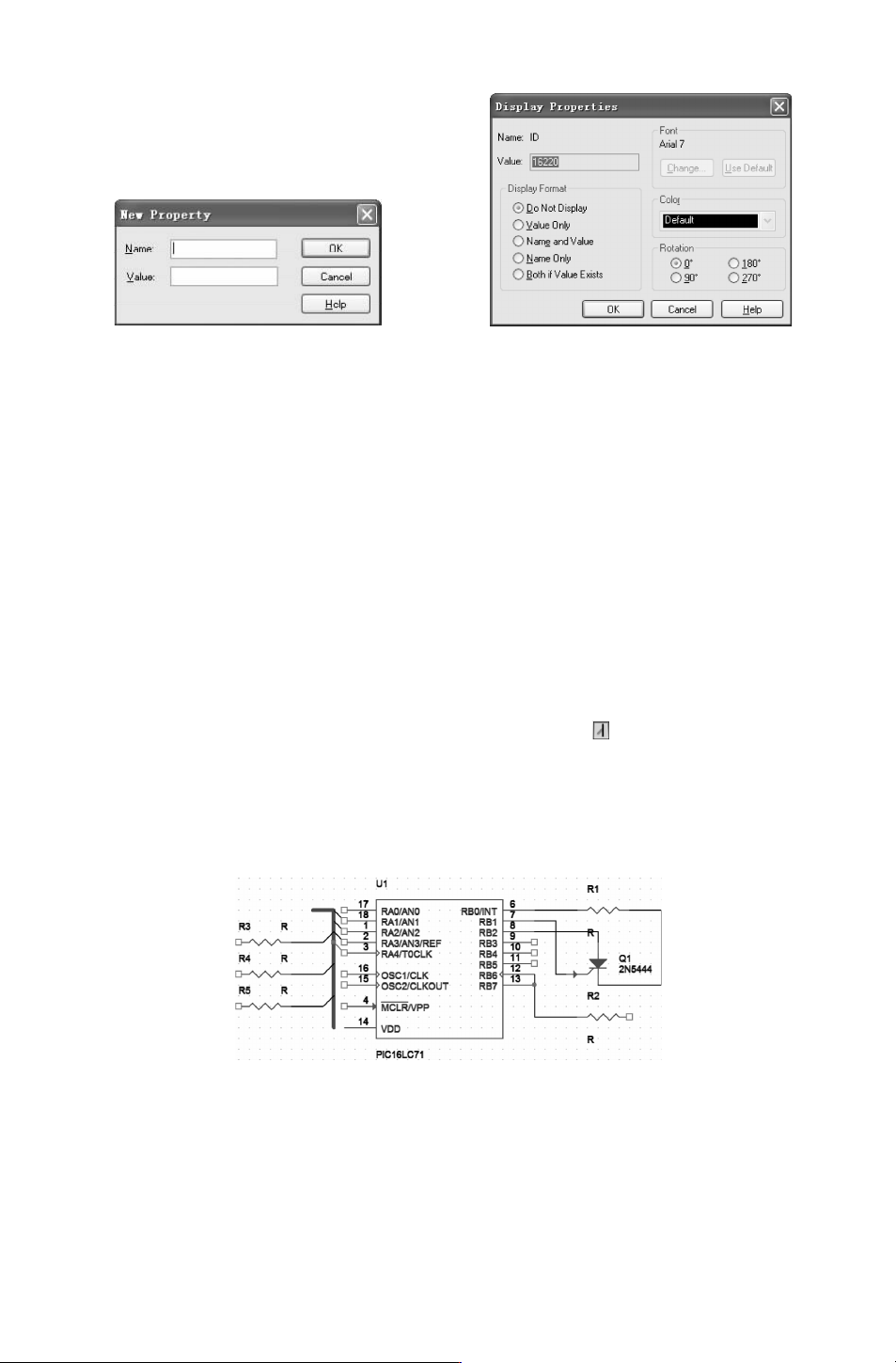

图 6－12 “NewProperties（新属性）”对话框 图 6－13 “DisplayProperties（显示属性）”对话框
总线的重复模式与斜线模式同样适用于总线，方法相同，这里不再赘述。
总线不能与导线、元件等组件直接进行连接，需要加入总线分支进行过渡，在下面的章
节中将讲解总线分支的具体操作方法。
6.2.3 总线分支线的绘制
总线分支线是单一导线与总线的连接线。使用总线分支线把总线和具有电气特性的导线
连接起来，可以使电路原理图更为美观、清晰且具有专业水准。与总线一样，总线分支线也
不具有任何电气连接的意义，而且它的存在并不是必须的，即便不通过总线分支线，直接把
导线与总线连接也是正确的。
放置总线分支线的操作步骤如下：
1.选择菜单栏中的 “Place（放置）”
→
“BusEntry（总线分支）” 命令或单击 “Draw
（绘图）”工具栏中的 “Placebusentry（放置总线分支）” 按钮 ，也可以按下快捷键 〈E〉，
这时鼠标上带有浮动的总线分支符号。
2.在导线或元件引脚与总线之间单击鼠标，即可放置一段总线分支线。如图 6－14所
示。由此可以看出元件引脚无法直接与总线分支连接，需要经过导线连接后才可实现真正意
义上的电气连接。
图 6－14 绘制总线分支线
总线分支的长度是固定的，与总线、导线并不一样，不能随鼠标的移动而拉长。
6.2.4 自动连线
导线连接是电路原理图中最重要也是用得最多的操作，重复使用单点连接的模式会耗费
611
