8 . 端 口 名称 的 编辑 还 可采 用 元 件 参 数 编 辑 的 方 法 ， 在 原 理 图 中 双 击 端 口 名 称 ， 弹 出 如 图 6 － 2 9 所示的 “ D i s p l a y P r o p e r t i e s （ 显 示 属性 ） ” ， 在该 对 话框 中 修改 端 口名 称 。 图 6 － 2 8 快 捷菜 单 图 6 － 2 9 “ D i s p l a y P r o p e r t i e…
8.端口名称的编辑还可采用元件参数编辑的方法，在原理图中双击端口名称，弹出如
图
6－29所示的 “DisplayProperties（显示属性）”，在该对话框中修改端口名称。

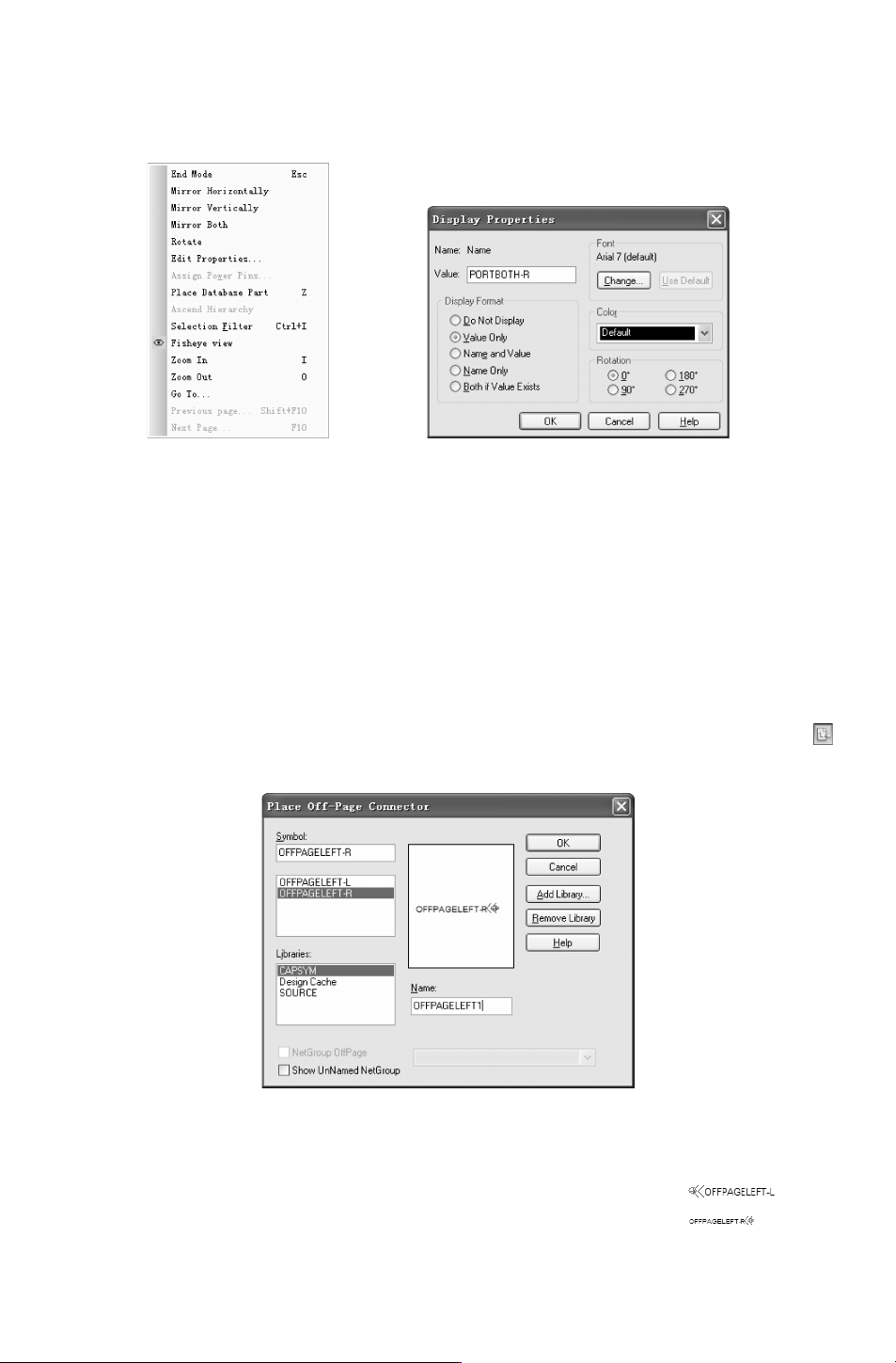

图 6－28 快捷菜单 图 6－29 “DisplayProperties（显示属性）”对话框
6.2.7 放置页间连接符
在原理图设计中添加页间连接符，用于 Page1与 Page2间的电气连接。在上下两页连接
的端口处放置页间连接符，平坦式电路页与页之间完成了完美的电气连接。
在使用页间连接符时，这些电路图页必须在同一个电路文件夹下，且分页端口连接器要
有相同的名字，才能保证电路图页的电路连接的名字，也不会在电路上进行连接。
放置页间连接符的具体步骤如下：
1.选择菜单栏中的 “Place（放置）”
→
“Off－PageConnector（页间连接符）” 命令或
单击 “Draw （绘图）” 工具栏中的 “Placeoff－Pageconnector（放置页间连接符）” 按钮 ，
弹出如图 6－30所示的 “PlaceOff－PageConnector（放置页间连接符）”对话框。
图 6－30 “PlaceOff－PageConnector（放置页间连接符）” 对话框
2.在该对话框中显示 CPSYM库中的类型。
●
“OFFPAGELEFT－L”：设置采用双向箭头、节点在左的页间连接符 。
●
“OFFPAGELEFT－R”：设置采用双向箭头、节点在右的页间连接符 。
221
