件的 元 件名 、 所属 库 文件 ， 如图 6 － 1 1 5 所 示。 图 6 － 1 1 4 设 置 搜索 条 件 图 6 － 1 1 5 显 示 搜索 结 果 1 ） 选 中 需 要 的 元 件 L M 3 9 5 P ， 单 击 按 钮 ， 在 系 统 中 加 载 该 元 件 所 在 的 库 文 件 “ T r a n s i s t o r . o l b ” ，在 “ L i b r a r y （ 库） ” 列 表 框 …

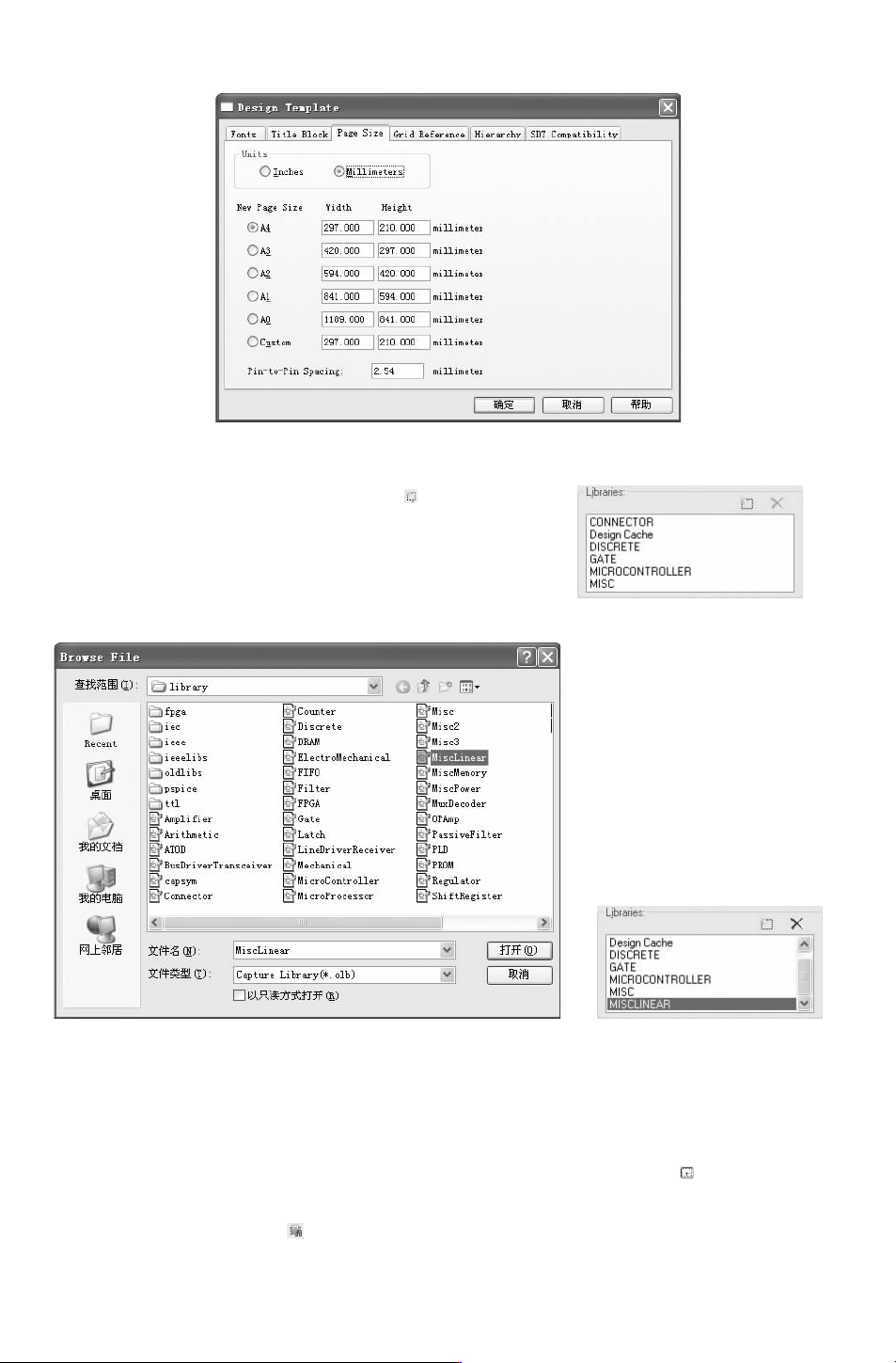

图 6－110 “DesignTemplate（设计向导）”对话框
图 6－111 显示默认加载的库文件
单击 “AddLibrary（添加库）” 按钮 ，系统将弹出
如图 6－112所示的 “BrowseFile（搜索库）” 对话框，选
中要加载的库文件
MiscLinear.olb，单击 “打开” 按钮，
在 “PlacePart（放置元件）” 面板 “Libraries” （库） 选
项组下文本框中显示加载元件库列表，如图 6－113所示。
图 6－112 加载需要的元件库 图 6－113 加载元件库
4.查找元器件并加载其所在的库
这里由于不知道设计中所用到的 LM395P芯片和 MC7812／TO所在的库位置，因此，首
先要查找这两个元器件。
单击 “PlacePart（放置元件）”面板 “SearchforPart（查找元件）” ，显示搜索操作，
在 “SearchFor（搜索）” 文本框中输入 “
*
LM395P
*
”，如图 6－114所示。单击 “Search
forPart（搜索路径）” 按钮 ，系统开始搜索，在 “Library（库）” 列表下显示符合搜索条
341
件的元件名、所属库文件，如图 6－115所示。
图 6－114 设置搜索条件 图 6－115 显示搜索结果
1）选中 需 要 的 元 件 LM395P，单击 按 钮，在 系 统 中 加 载 该 元 件 所 在 的 库 文 件
“Transistor.olb”，在 “Library（库）” 列表框中显示已加载元件库 “Transistor.olb（晶体管
元件库）”，在 “PartList（元件列表）”列表框中显示该元件库中的元件，选中搜索的元件
“LM395P”，在面板中显示元件符号的预览，如图 6－116所示。
单击 “PlacePart（放置元件）”按钮 或双击元件名称，将选择的芯片 “LM395P” 放
置在原理图上，如图 6－117所示。
单击 “PlacePart（放置元件）” 面板 “SearchforPart（查找元件）” ，显示搜索操
作，在 “SearchFor（搜索）” 文本框中输入 “
*
MC7812
*
”，如图 6－118所示。单击 “Part
Search（搜索路径）”按钮 ，系统开始搜索，在 “Library（库）” 列表下显示符合搜索条
件的元件名、所属库文件，如图
6－118所示。
图 6－116 加载库文件 图 6－117 放置元件 LM395P 图 6－118 搜索元件
441
2）选中需要的元件 “MC7812／TO”，单击 按钮，在系统中加载该元件所在的库文

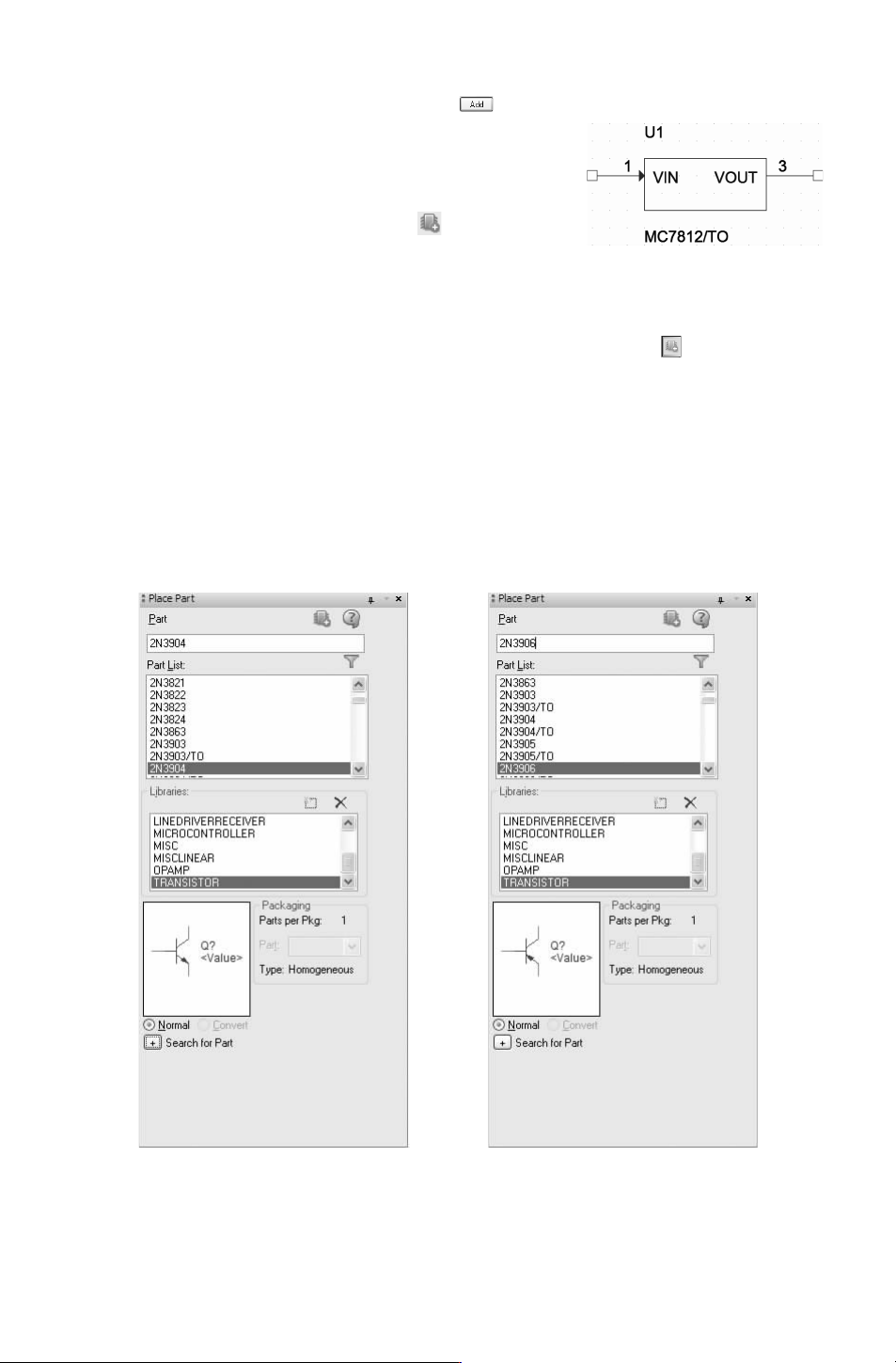

图 6－119 放置元件 MC7812／TO
件 “Regulator.olb”，在 “Library（库）” 列表框中显示已加
载元件库，在 “PartList（元件列表）” 列表框中显示该元
件库中的元件，在面板中显示元件符号的预览。
单击 “PlacePart（放置元件）” 按钮 或双击元件名
称，将选择 的 芯 片 “MC7812／TO” 放 置 在 原 理 图 上，如
图 6－119所示。
5.添加元件
单击 “Draw （绘图）” 工具栏中的 “Placepart（放置元件）”按钮 ，打开 “PlacePart
（放置元件）” 面板，选择 “TRANSISTOR.olb（晶体管元件库）”，在 “Part（元件）” 文本
框中输入 “2N3904”，在下面的 “PartList（元件列表）” 列表中显示符合条件的元件，找
到晶体管元件 “2N3904”，如图 6－120所示，选择晶体管元件放置在原理图中。
打开 “PlacePart（放置元件）” 面板，选 择 “TRANSISTOR.olb（晶体管 元件库）”，
在 “Part（元件）” 文本框中输入 “2N3906”，在下面的 “PartList（元件列表）” 列表中
显示符合条件的元件，找到晶体管元件 “2N3906”，如图 6－121所示，选择元件放置在
原理图中。
图 6－120 选择元器件 2N3904
图 6－121 选择元器件 2N3906
1）放置二极管元器件。在 “PlacePart（放置元件）” 面板中选择 “Discrete.olb（分立
541
