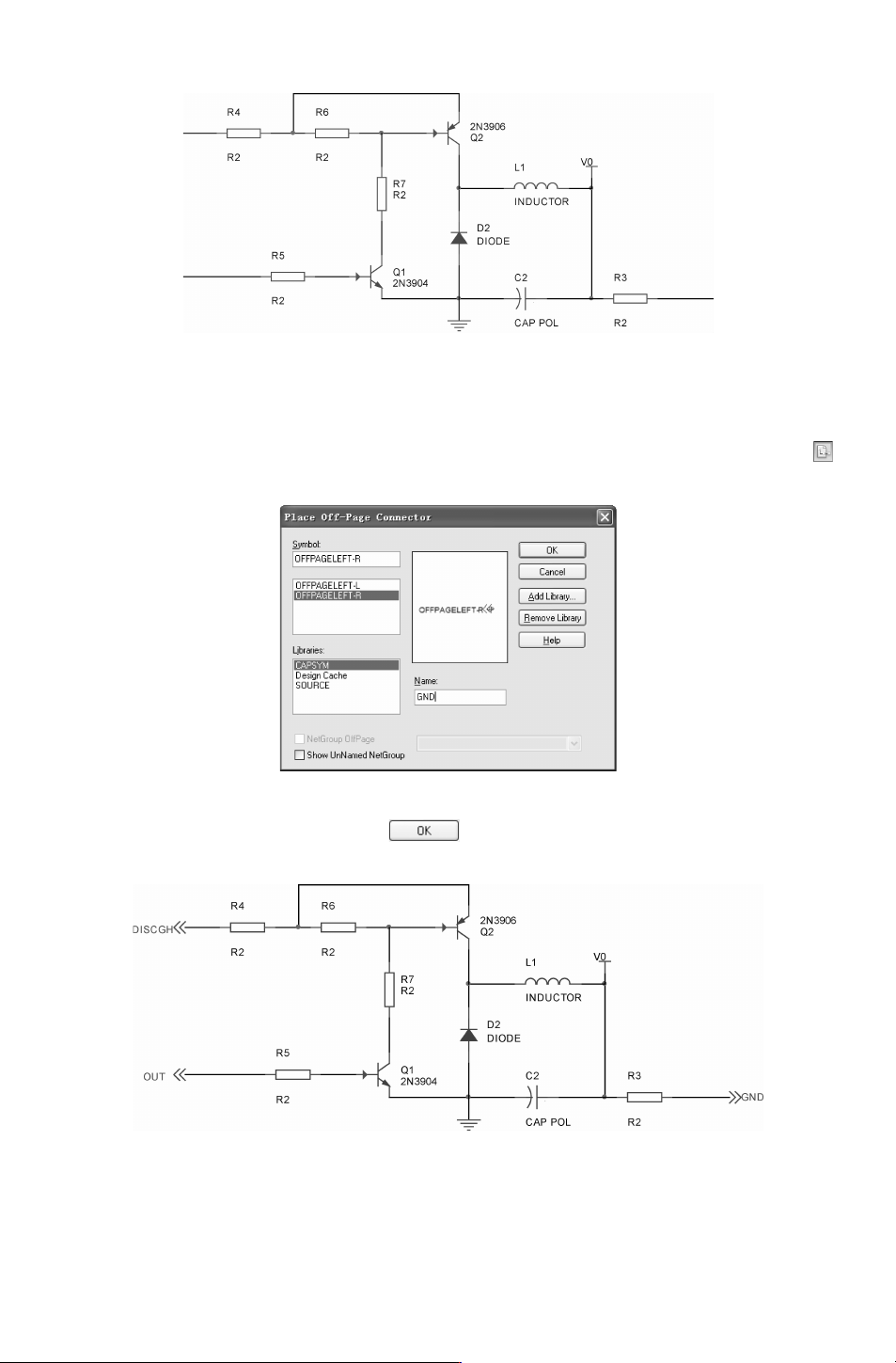

图 6－196 完成电源符号的放置
7.放置页间连接符
选择菜单栏中的 “Place（放置）”
→
“Off－PageConnector（页间连接符）” 命令，或
单击 “Draw （绘图）” 工具栏中的 “Placeoff－pageconnector（放置页间连接符）” 按钮 ，
弹出如图 6－197所示的 “PlaceOff－PageConnector（放置页间连接符）”对话框。
图 6－197 “PlaceOff－PageConnector（放置页间连接符）”对话框
选择节点在右的页间连接符，单击 按钮，退出对话框，单击鼠标完成页间连接
符放置，结果如图 6－198所示。
图 6－198 放置页间连接符
8.添加元器件属性
打开项目管理器，选中 SCHEMATIC1，选 择菜单 栏 中的 “Edit（编 辑）”
→
“Object
