“ D P Y . o l b ” ，在 元 器件 列 表 中 选 择 自 己 绘 制 的 “ D p y A m b e r － C C ” 、 “ P S 7 2 1 9 ” 原 理 图 符 号 ， 将其 放 置到 原 理图 上 ，如 图 6 － 2 3 5 、 图 6 － 2 3 6 所示 。 图 6 － 2 3 5 选 择 元器 件 D p y A m b e r － C C 图 6 － 2 3 6 选 择 元器 件 P S 7…
对话框，将元件的注释设置为 “PS2719”，如图 6－232所示。

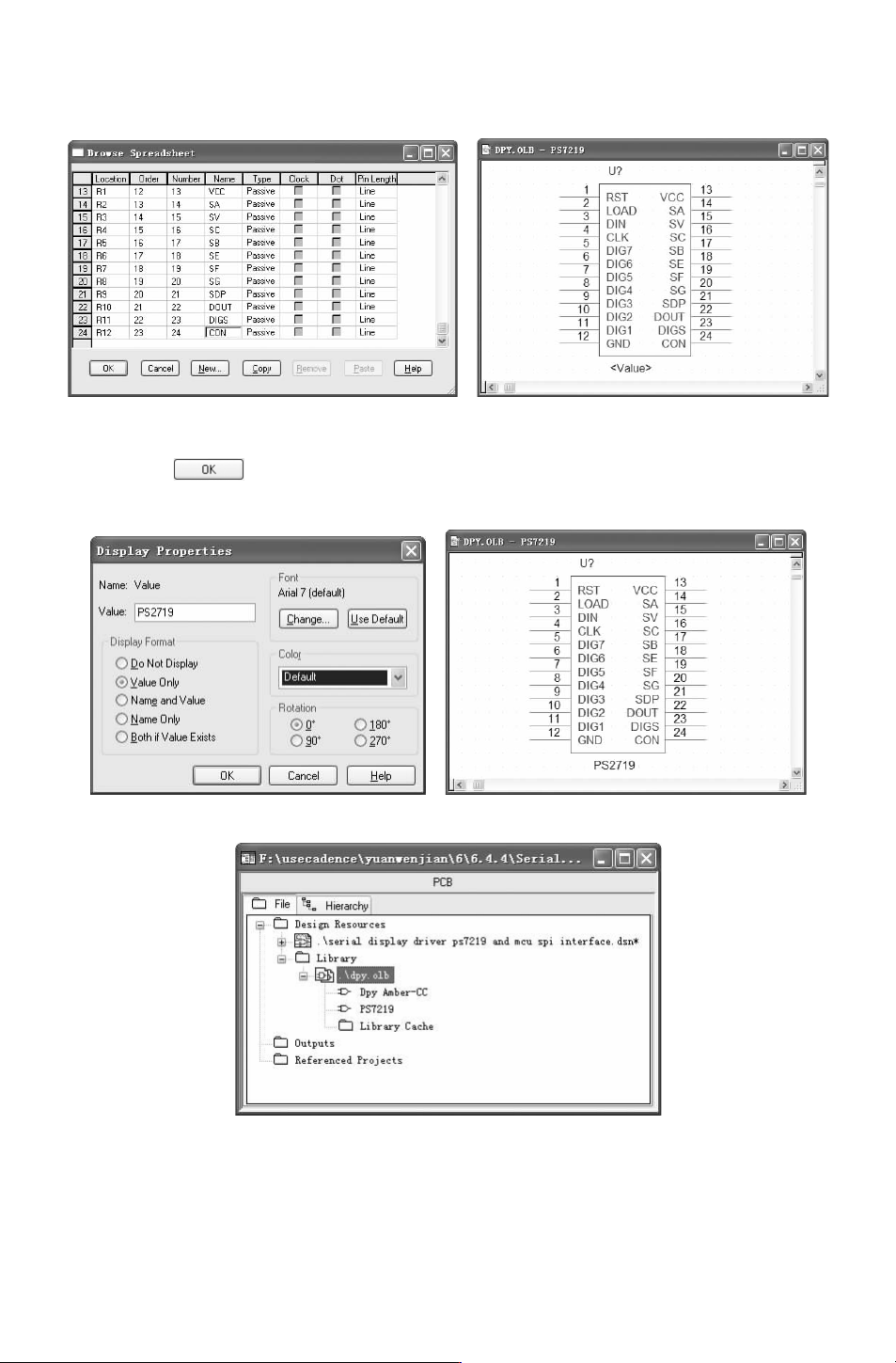

图 6－230 设置引脚属性 图 6－231 编辑引脚
17） 单击 按钮，完成元件属性设置，如图 6－233所示，保存元件。
打开项目管理器，在 dpy.olb元件库下包含两个元件，如图 6－234所示。
图 6－232 设置元件属性 图 6－233 编辑元件的属性信息
图 6－234 项目管理器
6.放置元件
打开 “PlacePart（放 置 元 件 ）” 面 板， 在 当 前 元 器 件 库 名 称 栏 中 选 择 新 建 的
971
“DPY.olb”，在元器件列表中选择自己绘制的 “DpyAmber－CC”、 “PS7219” 原理图符号，
将其放置到原理图上，如图
6－235、图 6－236所示。

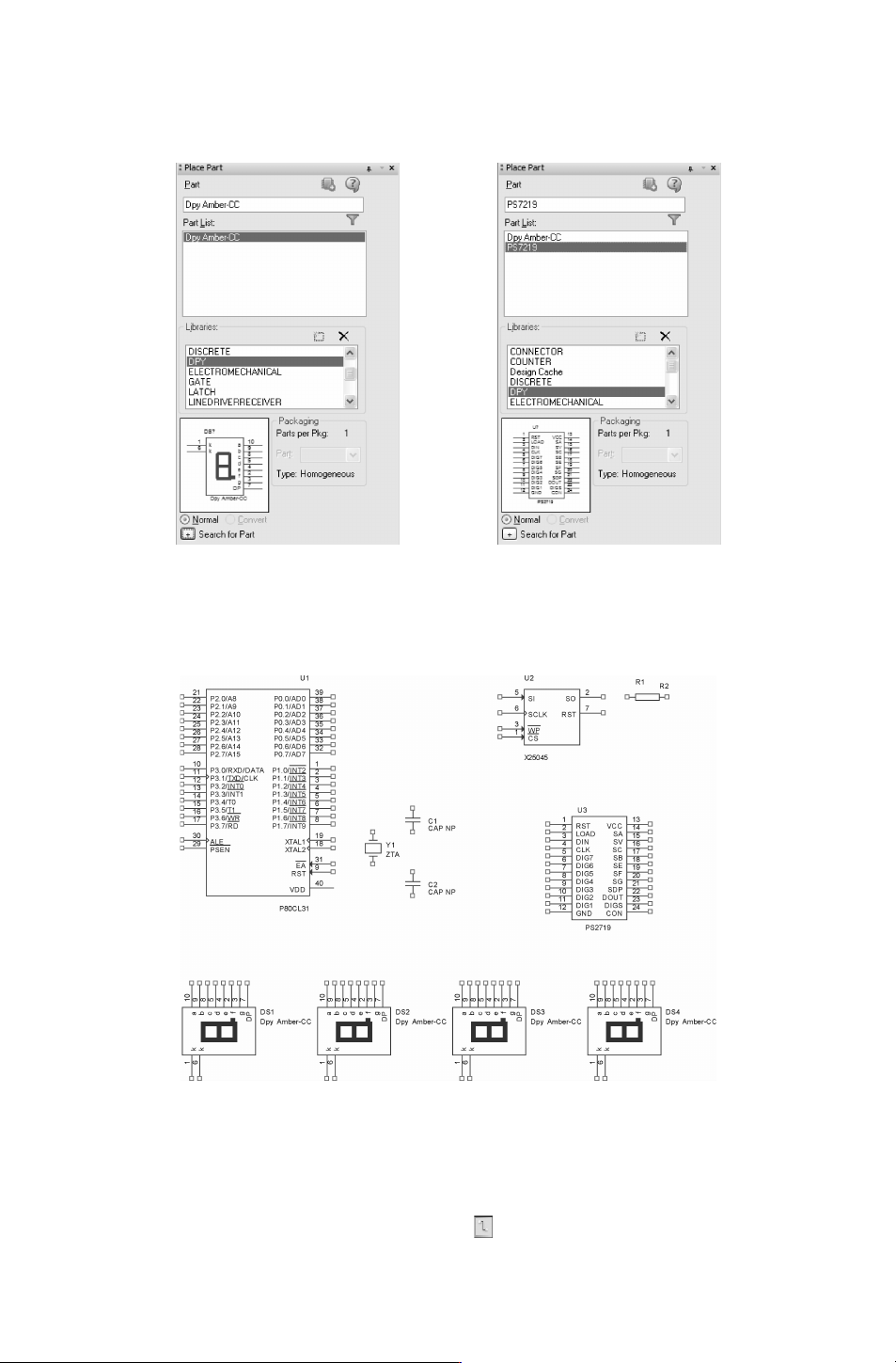

图 6－235 选择元器件 DpyAmber－CC 图 6－236 选择元器件 PS7219
放置外围元件。在 “DISCRETE.OLB” 元件库中找出 “R2”、 “CAPNP”、 “ZTA”，然
后将它们都放置到原理图中，再对这些元件进行布局，布局的结果如图 6－237所示。
图 6－237 元件放置完成
7.绘制总线
1）选择菜单栏中的 “Place（放置）”
→
“Bus（总 线）” 命令，或 单击 “Draw （绘
图）”工具栏中的 “Placebus（放置总线）” 按钮 ，也可以按下快捷键 〈B〉，激活总线操
081
作，这时鼠标变成十字形状。单击鼠标确定总线的起点，按住鼠标左键不放，拖动鼠标画出
总线，将
DPY.OLB库中 DpyAmber－CC芯片上的管脚与 PS7219芯片上的引脚连接起来，
如图 6－238所示。

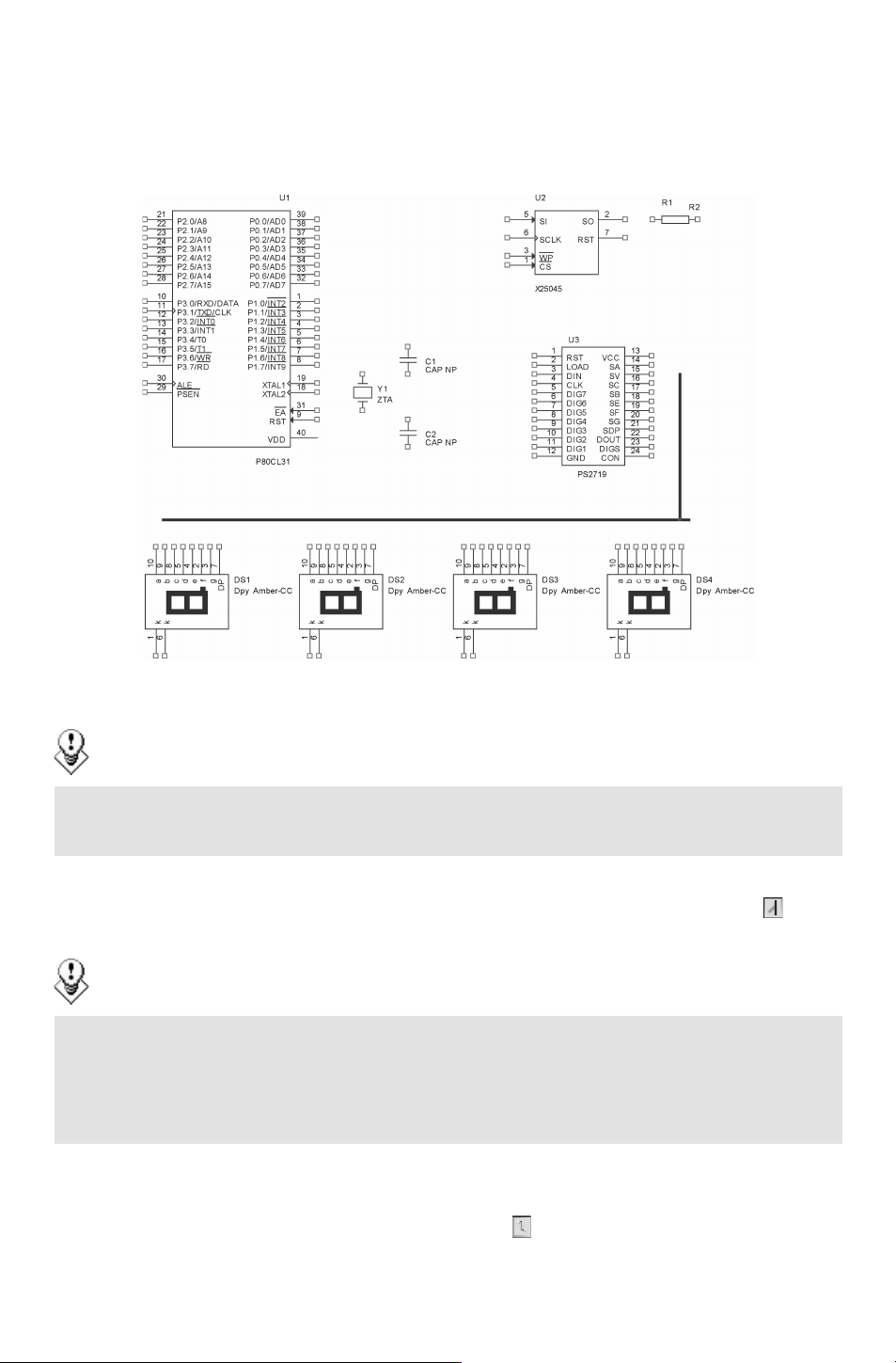

图 6－238 绘制总线
提示：
在绘制总线时，要使总线离芯片针脚有一段距离，这是因为还要放置总线分支，如果
总线放置得过于靠近芯片引脚，则在放置总线分支的时候就会有困难。
2）放置总线分支。选择菜单栏中的 “Place（放置）”
→
“BusEntry（总线分支）” 命
令，或单击 “Draw （绘图）” 工具栏中的 “Placebusentry（放置总线分支）” 按钮 ，用总
线分支将芯片的引脚和总线连接起来，如图 6－239所示。
提示：
在放置总线分支时，总线分支方向有时是不一样的，例如在图 6－171中，左边的总
线分支向右倾斜，而右边的总线分支向左倾斜。在放置时只需要按 〈R〉 键就可以改变总
线分支的朝向，总线分支一端连接总线，另一段不能直接连接元件引脚，需要经过导线
过度。
8.绘制导线
选择菜 单 栏 中 的 “Place（放 置）”
→
“Wire（导 线）” 命 令， 或 单 击 “Draw （绘
图）” 工具栏中的 “Placewire（放 置导线）” 按 钮 ，绘制除了 总线之外 的其他导线，
