1.新建原理图页
1）在 Cadence主窗口中，选择菜单栏中的 “Files（文件）”
→
“New” （新建）
→
“Project
（工程）”命令，或单击 “Capture”工具栏中的 “Createdocument（新建文件）”按钮 ，弹出
“NewProject（新建工程）”对话框，创建工程文件 “USB.dsn”，如图6－245所示。在该工程文件
夹下，默认创建图样文件 SCHEMATIC1，在该图样子目录下自动创建原理图页 PAGE1。
2）选中图样页文件 PAGE1，选择菜单栏中的 “Design（设计）”
→
“Rename（重命名）”
命令，或右击鼠标选择快捷菜单中的 “Rename（重命名）”命令，弹出 “RenamePage（重命
名图页）”对话框，保存图页文件名称为 “Storage”，完成原理图页文件的重命名。
3）在项目管理器上选中 “SCHEMATIC1”，右击鼠标在弹出的快捷菜单中选择 “New
Page（新建图页）” 命令，弹出对话框，在 “Name（名称）” 文本框中显示新建页的名称
“Addressing
*
”，单击 按钮，完成第 2页原理图的创建，如图 6－246所示。

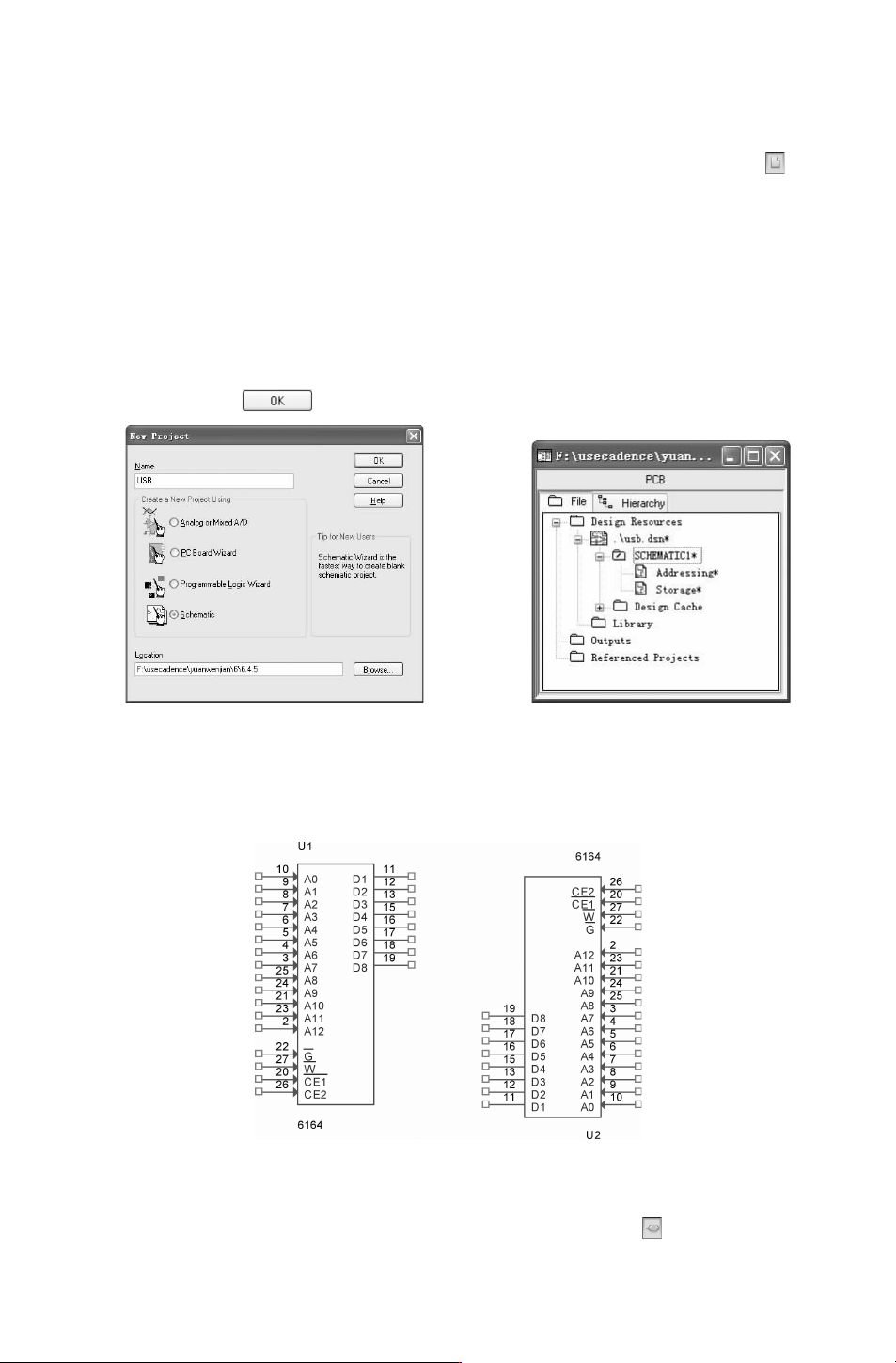

图 6－245　“NewProject（新建工程）”对话框 图 6－246　新建页名称修改对话框
2.绘制子原理图 Storage
1）在项目管理器中双击图页 “Storage”，进入原理图编辑环境，按照前面讲解的方法
摆放元器件，如图 6－247所示。
图 6－247　新建页上摆放元件
2）选择菜单栏中的 “Place（放置）”
→
“HierarchicalPort（电路端口）” 命令，或单
击 “Draw （绘图）” 工具栏中的 “Placeport（放置电路端口）” 按钮 ，添加电路图 I／O端
581
